Venio-B-H-10

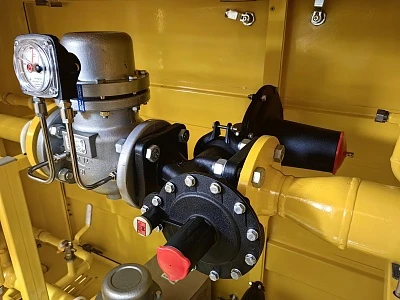

Назначение

Регулятор давления Venio-B-H-10 предназначен для редуцирования высокого и среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления, а также автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.

Регулятор изготовлен ООО «ЭЗОТ «Сигнал», соответствует требованиям технических условий СЯМИ.493611-559ТУ, Техническому регламенту Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ГОСТ 34011-2016 и «Правилам безопасности сетей газораспределения и газопотребления».

Основные параметры и преимущества

• Регулятор используется в системах газоснабжения в составе ПРГ, работающих на природном газе по ГОСТ 5542-2014 и сжиженном газе по ГОСТ 20448-90.
• Вид климатического исполнения регулятора УХЛ2 по ГОСТ 15150-69 для работы при температуре окружающей среды от −40 до +60 °С.
• Стабильная работа при малых расходах.
• Внутренний импульс — отсутствие импульсных трубок.
• Материал рабочих сёдел и штоков — нержавеющая сталь.
• Мембраны из армированного полотна EFFBE.
• Возможность поворота исполнительного механизма для удобства обслуживания.
• Наличие металлического сильфонного узла разгрузки рабочего клапана для стабильности поддержания выходного давления.
• Настроечные пружины и специальные ключи в комплекте поставки.
• Конструкция ПЗК предусматривает возможность встраивания регулятора в системы телеметрии (подключение датчика конечных положений) БЕЗ ДОРАБОТКИ!

Основные характеристики

• Модель: Venio-B-H-10.
• Рабочая среда: природный газ по ГОСТ 5542-2014, сжиженный газ по ГОСТ 20448-90.
• Наименьшее входное давление (Р_вх): 0,01 МПа.
• Наибольшее входное давление (Р_вх): 1,2 МПа.
• Диапазон настройки выходного давления (Р_вых): 2,0…5,0 кПа.
• Точность регулирования: ±10 % от заданного значения настройки Р_вых.
• Класс точности регулятора: 10.
• Давление закрытия рабочего клапана (Р_закр): не более 20 % от Р_вых.
• Зона нечувствительности: не более 2,5 % от Р_вых.
• Диапазон настройки давления срабатывания ПЗК:
  • при повышении выходного давления: (3,0…7,0) × Р_вых;
  • при понижении выходного давления: (0,5…3,5) × Р_вых.
• Погрешность срабатывания ПЗК: ±10 % от заданного значения настройки.
• Степень герметичности клапанов: класс «А» по ГОСТ 9544-2015.
• Присоединительные размеры: входной и выходной патрубки — DN 50.
• Строительный размер: 170 мм.
• Масса: не более 5,5 кг.
