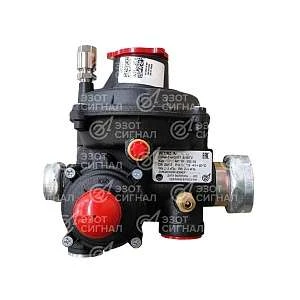

Venio-A-15

Назначение

Регулятор давления газа Venio-A-15 предназначен для понижения давления газа на низкое выходное давление. Применяется на объектах газопотребления с расходом газа до 15 м³/час, преимущественно в бытовых пунктах редуцирования газа (ГРПШ-10 и их модификациях).

Регулятор изготовлен ООО «ЭЗОТ «Сигнал», соответствует требованиям технических условий СЯМИ.493611-559ТУ, Техническому регламенту Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ГОСТ 34011-2016 и «Правилам безопасности сетей газораспределения и газопотребления».

Основные параметры и преимущества

• Регулятор используется в системах газоснабжения в составе ГРП, работающих на природном газе по ГОСТ 5542-2014.
• Вид климатического исполнения регулятора УХЛ2 по ГОСТ 15150-69 для работы при температуре окружающей среды от −40 до +60 °С.
• Двухступенчатая система редуцирования позволяет обеспечивать постоянный максимальный расход на всём диапазоне входных давлений.
• Регулятор является полностью комбинированным — ПЗК, ПСК и фильтрующий элемент входят в состав регулятора.
• Мультипозиционный монтаж. Потребитель самостоятельно может выбрать удобные варианты монтажа изделия – угловой, П-образный, осевой, на 2х потребителей.
• Возможность подключения манометров непосредственно в корпус регулятора: устройство замера выходного давления (в базовом комплекте) + устройство замера входного давления (доп. комплект).
• Монтажные комплекты различных исполнений (диаметры DN20 либо DN32, способы вкручивания под гаечный либо шестигранный ключ, на 1 либо 2 потребителей).
• Качество изготовления: прочные корпусные детали изготовлены методом литья под высоким давлением, окрашены порошковым способом; рабочие седла и штоки изготовлены из нержавеющей стали, антикоррозийное покрытие всех рабочих элементов.

Основные характеристики

• Модель: Venio-A-15.
• Рабочая среда: природный газ по ГОСТ 5542-2014.
• Наименьшее входное давление (Р_вх): 0,05 МПа.
• Наибольшее входное давление (Р_вх): 0,6 МПа.
• Диапазон настройки выходного давления (Р_вых): 2,0…3,0 кПа.
• Точность регулирования: ±10 % от заданного значения настройки Р_вых.
• Класс точности регулятора: 10.
• Давление закрытия рабочего клапана (Р_закр): не более 20 % от Р_вых.
• Зона нечувствительности: не более 2,5 % от Р_вых.
• Диапазон настройки давления начала срабатывания ПСК: 3,15…4,0 кПа.
• Диапазон настройки давления срабатывания ПЗК:
  • при повышении выходного давления: 3,5…4,5 кПа;
  • при понижении выходного давления: 1,2…2,2 кПа.
• Погрешность срабатывания ПСК: ±5 % от заданного значения настройки.
• Погрешность срабатывания ПЗК: ±10 % от заданного значения настройки.
• Степень герметичности клапанов: класс «А» по ГОСТ 9544-2015.
• Присоединительные размеры:
  • входной патрубок: DN 20 (G¾-В);
  • выходной патрубок: DN 32 (G1¼-В).
• Масса: не более 1,5 кг.
• Пропускная способность K_v: не менее 15 м³/ч.
• Степень фильтрации встроенного фильтра: не более 80 мкм.
• Постоянная времени: 10 с.
