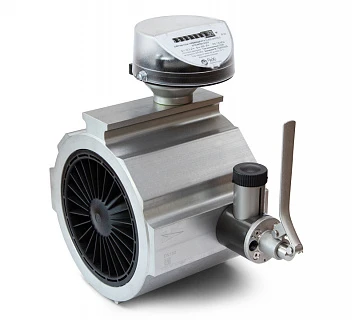

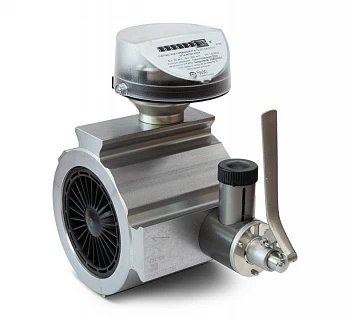

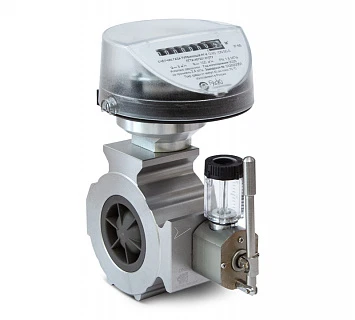

Турбинный счетчик газа РГ-К G250 (DN80) (1:10)
Назначение
Возможны другие диапазоны измерений и исполнения. Для уточнения доступных опций обратитесь к таблице диапазонов РГ-К или к нашим специалистам.
Турбинный счетчик газа РГ-К G250 (DN80) предназначен для технологического (внутрихозяйственного) учета объема плавно меняющегося потока природного газа, а также других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, системах энергоснабжения.
Область применения
Счетчики газа РГ-К используются для коммерческого либо технологического учета очищенного неагрессивного, неоднородного по химическому составу природного газа, воздуха, азота и других неагрессивных газов. Счетчики РГ-К могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.
Исполнения по присоединительным размерам
Счетчик выпускается с условным диаметром DN80.
Отличительные особенности
- Диапазон измерения: до 1:30.
- Корпус счетчика изготовлен из анодированного высокопрочного алюминия.
- Ручная смазка шарикоподшипников с помощью масляного насоса.
- Не требует технического обслуживания благодаря постоянной смазке шарикоподшипников (опционально).
- Счетный механизм может вращаться на 355°.
- Рекомендуемая длина прямого участка перед счетчиком — 3DN, после счетчика — 2DN.
- Возможна горизонтальная и вертикальная установка.
- Высокая эксплуатационная надежность благодаря высокоточным шарикоподшипникам и обработке деталей.
- Все алюминиевые детали, включая турбинное колесо, подвергаются твердому анодированию для повышения износостойкости.
- Потеря давления минимизируется за счет струевыпрямителя и подшипников с низким коэффициентом трения.
- Приборы имеют безфланцевое исполнение и устанавливаются между фланцами трубопровода.
Технические характеристики (РГ-К G250, DN80, диапазон 1:10)
- Максимальный расход Qmax: 400 м³/ч;
- Минимальный расход Qmin: 40 м³/ч;
- Условный диаметр (DN): 80 мм;
- Рабочее давление: PN16;
- Температура газа: от -30 °C до +60 °C;
- Температура окружающей среды: от -40 °C до +70 °C;
- Класс защиты: IP65;
- Маркировка взрывозащиты: 1 Ex ib IIB T4 Gb X;
- Пределы допускаемой относительной погрешности при измерении объема (исполнение «О»):
- в диапазоне от Qmin до Qt (Qt = 0,2·Qmax): ±2,0%;
- в диапазоне от Qt до Qmax включ.: ±1,0%;
- Средний срок службы: 12 лет;
- Средняя наработка на отказ: 100 000 ч;
- Счетный механизм: восьмиразрядный роликовый;
- Импульсный выход: 1 НЧ-выход (опционально ВЧ, СЧ);
- Материалы:
- корпус – алюминиевый сплав;
- турбинное колесо – алюминиевый сплав (анодированное);
- Соединения для отбора давления и температуры: отверстия в корпусе (резьба G ¼").
Устройство и принцип работы
Поток измеряемого газа вращает турбинное колесо. Количество его оборотов пропорционально прошедшему объему газа, частота оборотов пропорциональна фактическому расходу газа. Вращение турбинного колеса передается через магнитную муфту и редуктор на счетный механизм.
Счетчик газа РГ-К отображает рабочий объем газа с помощью восьмиразрядного счетного механизма.
Измерительный картридж устанавливается в корпус счетчика с помощью мягких уплотнительных колец, что обеспечивает устойчивость к крутящим и изгибающим нагрузкам при монтаже.
Для увеличения срока службы в условиях высокой степени загрязнения измеряемой среды рекомендуется устанавливать масляный насос.
