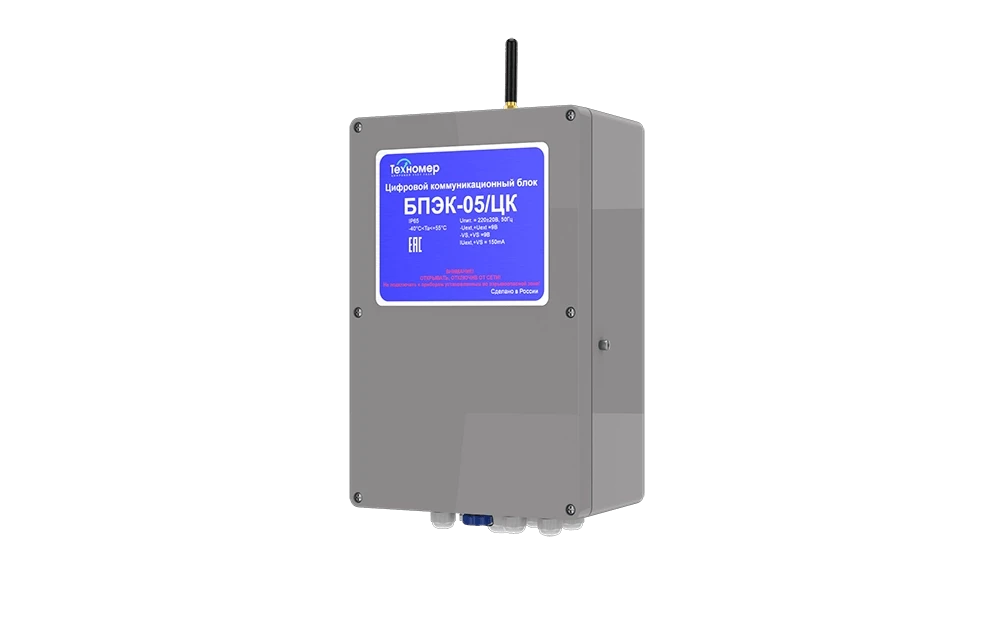

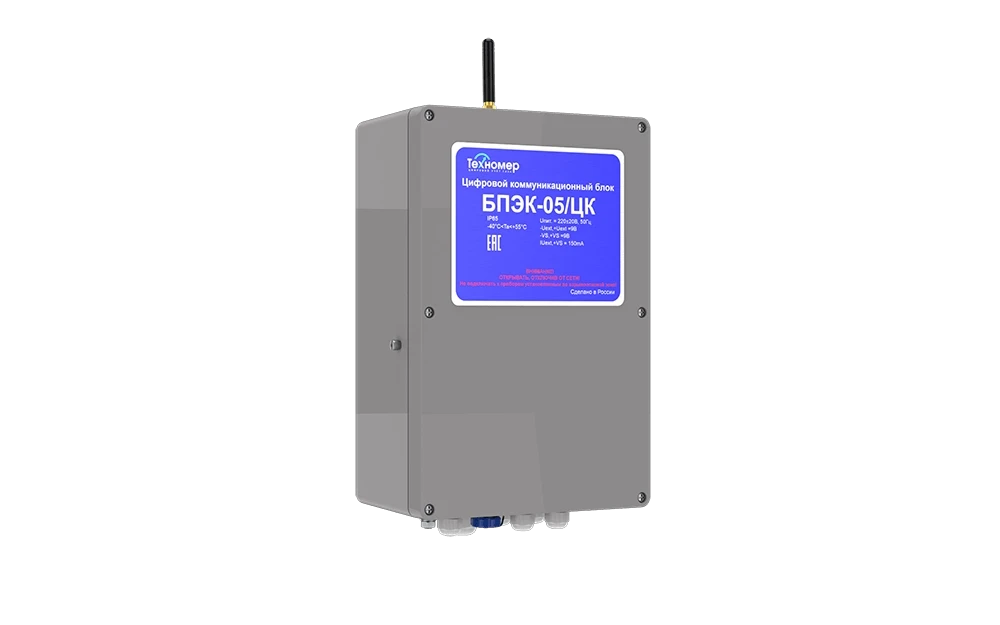

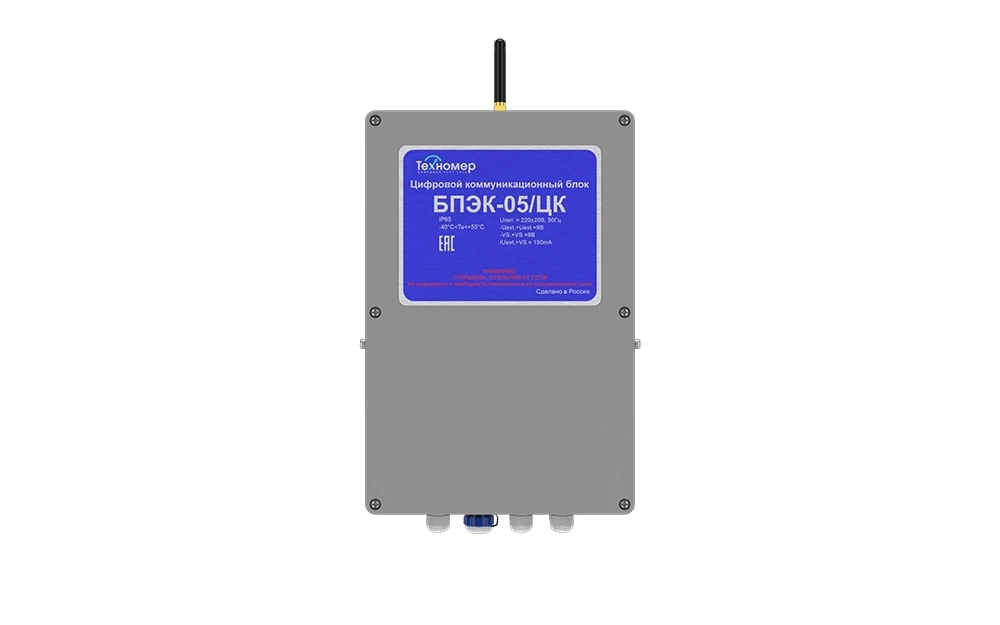

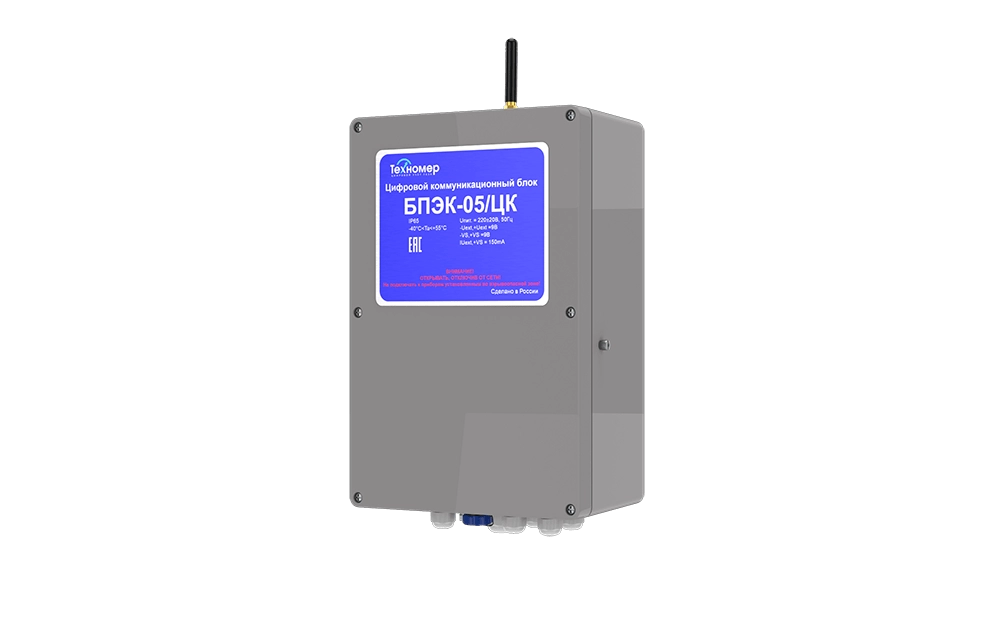

Цифровой коммуникационный блок БПЭК-05/ЦК

ВНИМАНИЕ! БЛОКИ ПИТАНИЯ, ПОСТАВЛЯЕМЫЕ НАШЕЙ КОМПАНИЕЙ, НАСТРОЕНЫ НА РАБОТУ ТОЛЬКО НА ТЕРРИТОРИИ ВОРОНЕЖСКОЙ ОБЛАСТИ

Область применения

Автоматизированные системы сбора данных с измерительных комплексов учета газа. БПЭК-05/ЦК устанавливается вне взрывоопасной зоны.

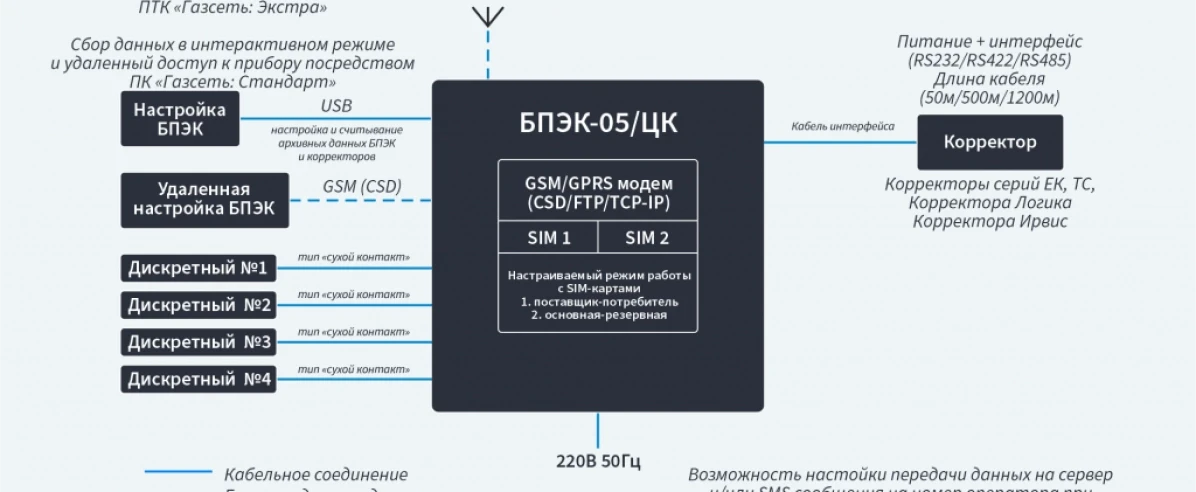

Выполняемые функции

• Питание стабилизированным напряжением электронного корректора, установленного вне взрывоопасной зоны;
• Ретрансляция сигналов с цифрового коммуникационного интерфейса электронного корректора (RS232/RS422/RS485);
• Удалённый опрос и приём данных с электронного корректора по технологии CSD посредством GSM сети в составе программного обеспечения «Газсеть: Стандарт»;
• Автоматический сбор и передача данных по технологии GPRS (FTP) с электронного корректора на удалённый сервер сбора данных под управлением программного обеспечения «Газсеть: Экстра» с последующей обработкой, анализом и отображением полученных данных;
• Непрерывный контроль состояния четырёх дискретных входов с передачей пользовательских SMS-сообщений на заранее установленный телефонный номер и/или пульт диспетчера в случае изменения состояний дискретных входов.

Электрические характеристики

• Номинальное напряжение питания от сети переменного тока — 220 В;
• Потребляемая мощность — не более 10 Вт;
• Резервный источник питания — нет.

Характеристики встроенной телеметрии

• Тип модуля телеметрии — GSM/GPRS;
• Протоколы передачи данных — CSD/FTP/SMS/TCP;
• Количество SIM-карт — 2 независимые (основная/резервная).

Интерфейсы передачи данных

• RS-232 (до 50 м);
• RS-422 (до 500 м);
• RS-485 (до 1000 м).

Эксплуатационные характеристики

• Температура окружающей среды — от −40 до +60 °С;
• Атмосферное давление — от 84 до 106,7 кПа;
• Относительная влажность воздуха при 35°С — до 95%;
• Степень защиты от воздействия окружающей среды — IP 65;
• Материал корпуса — ABS-пластик.

Подключаемое оборудование

ЕК260, ЕК270, ЕК280, ЕК290, ЭК270, ТАУ-ЭК22, ТАУ-ТК12, ТС220, ТК220, ФЛОУГАЗ, ФЛОУГАЗ-Т, TurboFlow UFG BT, TurboFlow GFG BT, TurboFlow UFG РШ, TurboFlow GFG РШ, ULTRAMAG, ВКГ-3Т, БК, СПГ740, СПГ741, СПГ742, СПГ761, СПГ762, СПГ763, ИРВИС (РИ3, РИ4, РИ5, РИ7, РИА), Гобой-1М, Гобой-2М, Гобой-1, ТМ-07.
