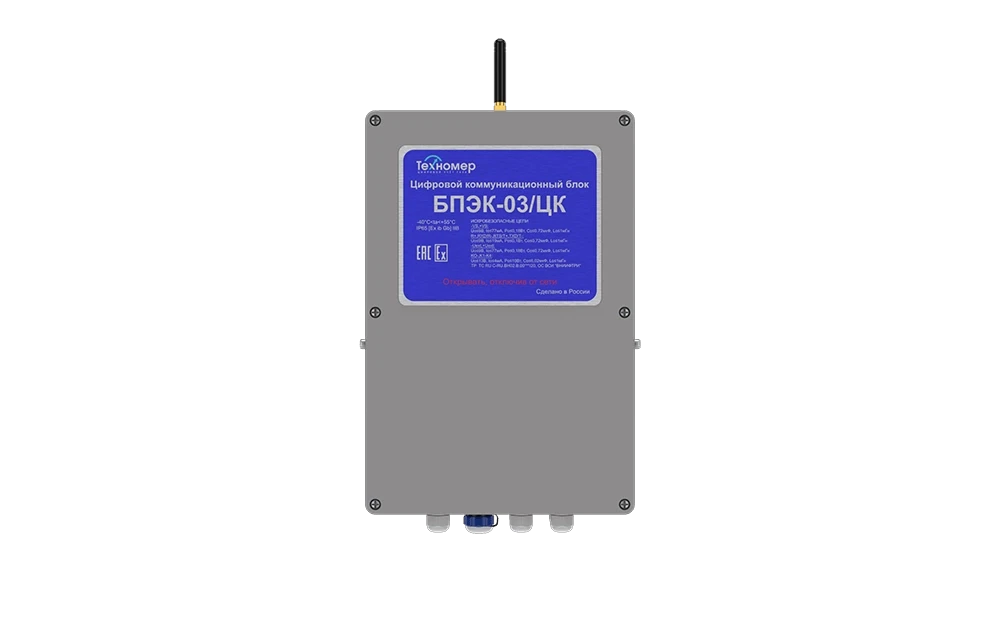

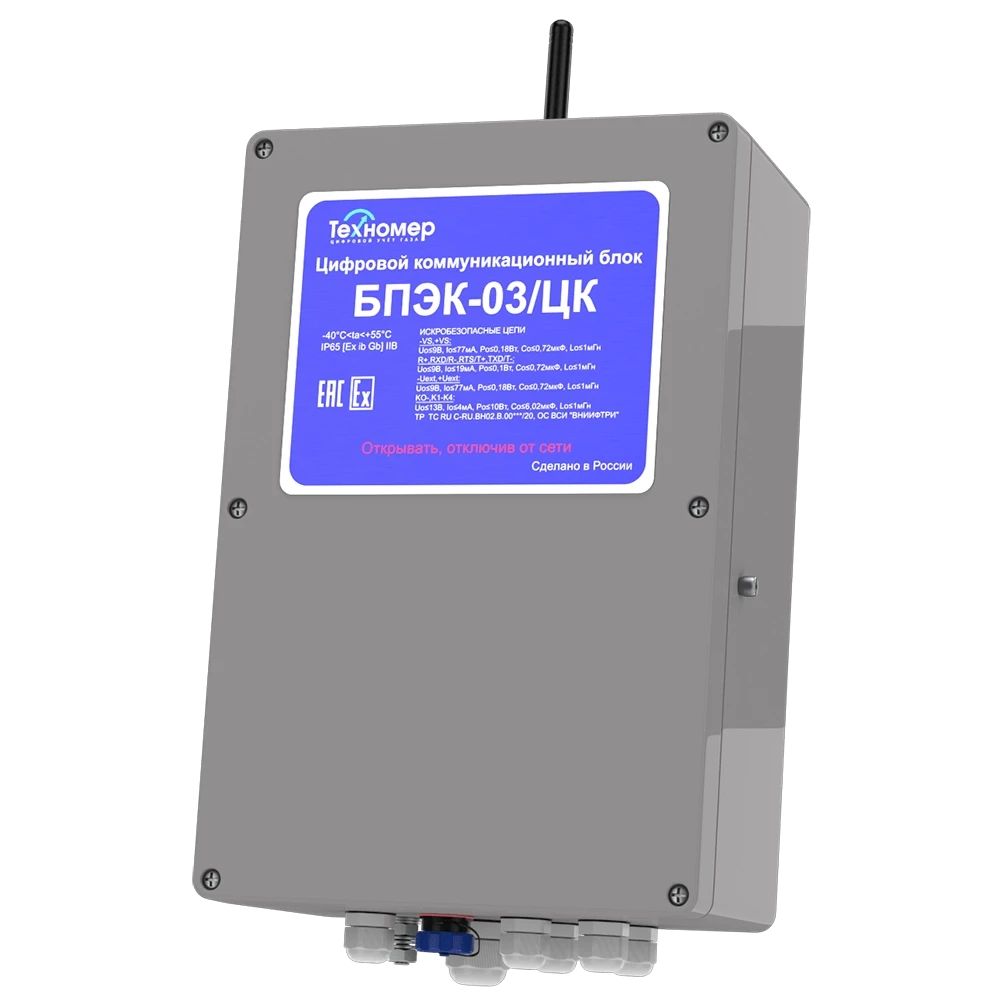

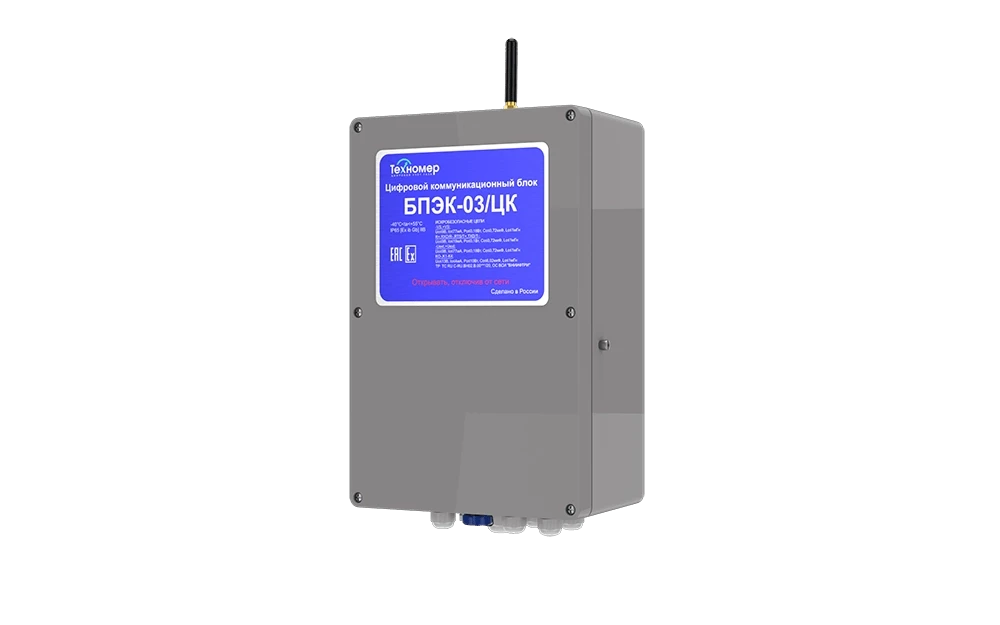

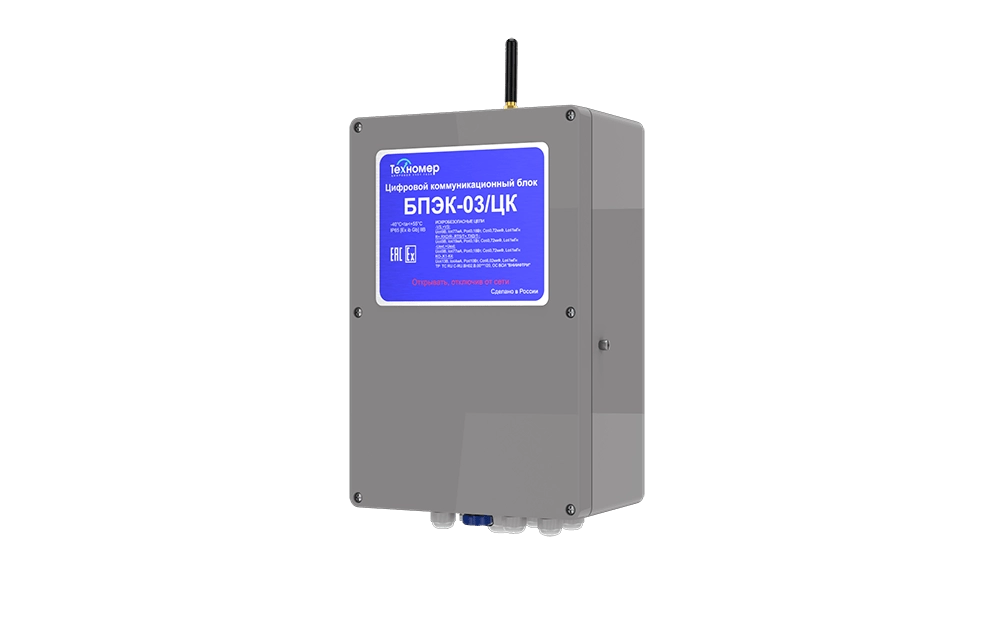

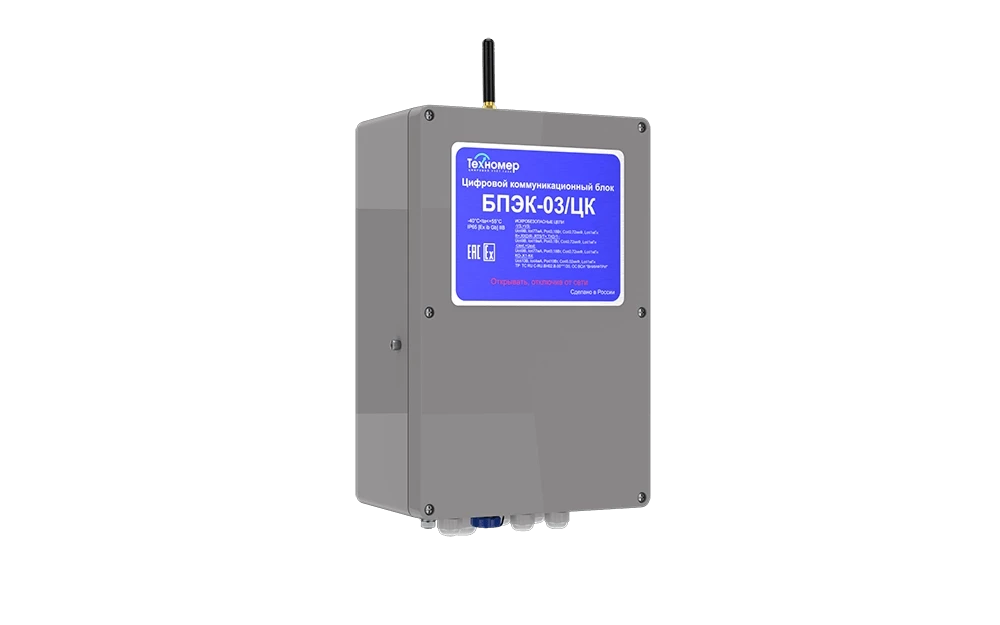

Цифровой коммуникационный блок БПЭК-03/ЦК

ВНИМАНИЕ! БЛОКИ ПИТАНИЯ, ПОСТАВЛЯЕМЫЕ НАШЕЙ КОМПАНИЕЙ, НАСТРОЕНЫ НА РАБОТУ ТОЛЬКО НА ТЕРРИТОРИИ ВОРОНЕЖСКОЙ ОБЛАСТИ

Область применения

Автоматизированные системы сбора данных с измерительных комплексов учета газа. БПЭК-03/ЦК устанавливается вне взрывоопасной зоны.

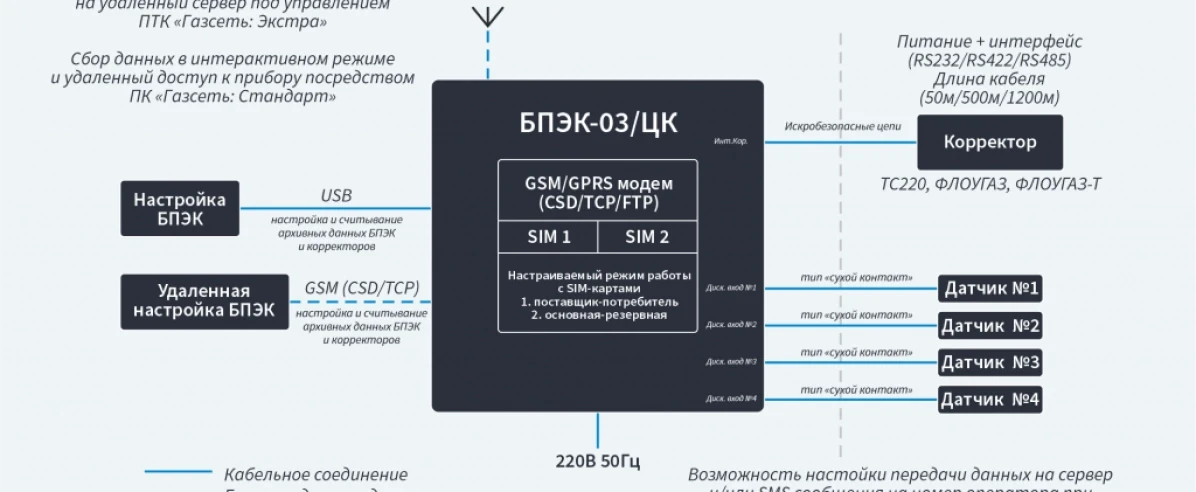

Выполняемые функции

• Питание стабилизированным напряжением электронного корректора или счетчика газа, установленного во взрывоопасной зоне;
• Ретрансляция во взрывобезопасную зону сигналов с цифрового коммуникационного интерфейса электронного корректора (RS232/RS422/RS485), установленного во взрывоопасной зоне;
• Удалённый опрос и прием данных с электронного корректора или счетчика газа по технологии CSD/TCP посредством GSM сети в составе программного обеспечения «Газсеть: Стандарт»;
• Автоматический сбор и передача данных по технологии GPRS (FTP) с электронного корректора или счётчика газа на удаленный сервер сбора данных под управлением программного обеспечения «Газсеть: Экстра» с последующей обработкой, анализом и отображением полученных данных;
• Непрерывный контроль состояния четырех дискретных входов с передачей пользовательских SMS сообщений на заранее установленный телефонный номер и/или пульт диспетчера в случае изменения состояний дискретных входов.

Электрические характеристики

• Номинальное напряжение питания от сети переменного тока — 220 В;
• Потребляемая мощность — не более 10 Вт;
• Резервный источник питания — нет.

Характеристики встроенной телеметрии

• Тип модуля телеметрии — GSM/GPRS;
• Протоколы передачи данных — CSD/FTP/SMS/TCP;
• Количество SIM-карт — 2 независимые (основная/резервная).

Интерфейсы передачи данных

• RS-232 (до 50 м);
• RS-422 (до 500 м);
• RS-485 (до 1000 м).

Эксплуатационные характеристики

• Температура окружающей среды — от −40 до +55 °С;
• Атмосферное давление — от 84 до 106,7 кПа;
• Относительная влажность воздуха при 35°С — до 95%;
• Степень защиты от воздействия окружающей среды — IP 65;
• Материал корпуса — ABS-пластик;
• Вид взрывозащиты — искробезопасная электрическая цепь «i»;
• Маркировка взрывозащиты — [Ex ib Gb] IIB.

Подключаемое оборудование

ТС220, ТК220, Флоугаз-Т, ТАУ-ТК12, ВКГ-3Т, БК, СМТ-Комплекс.
