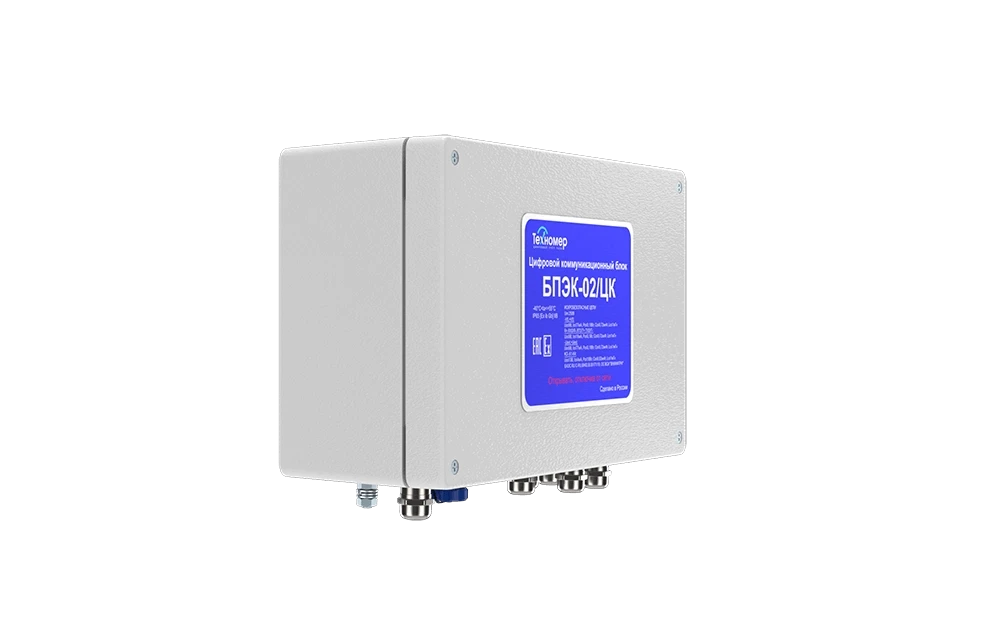

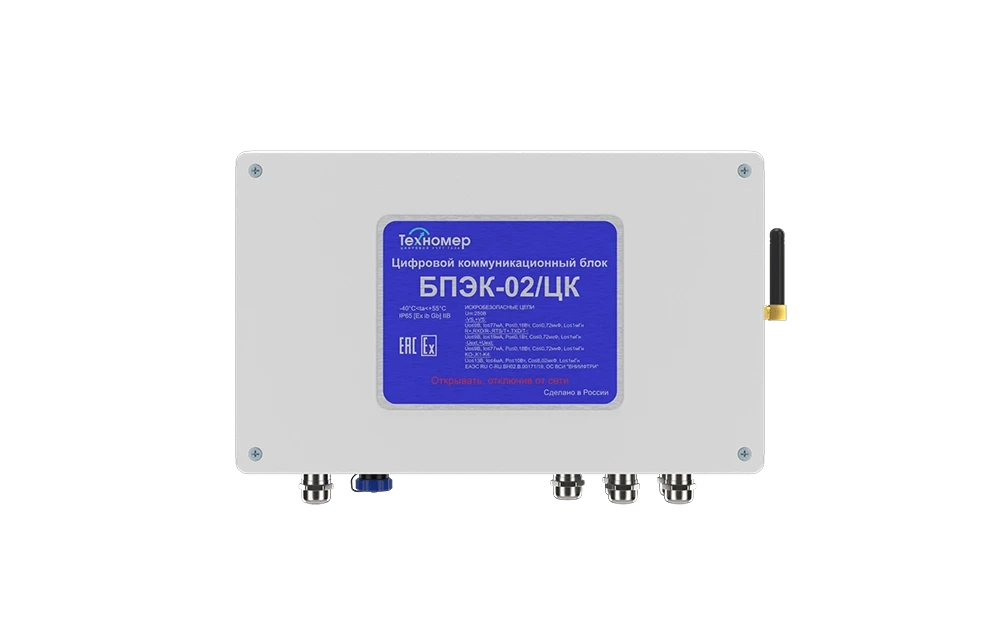

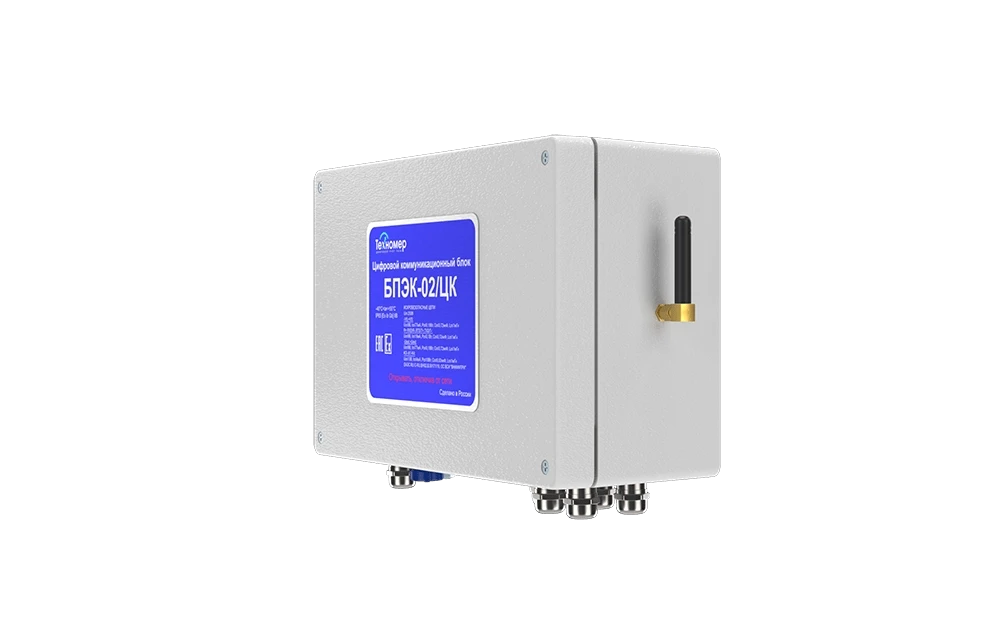

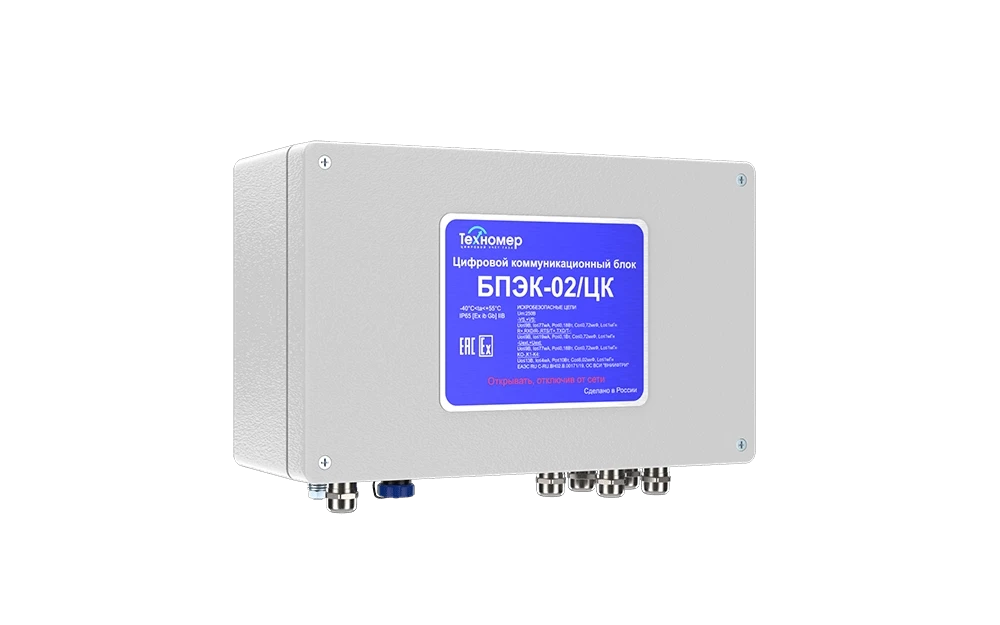

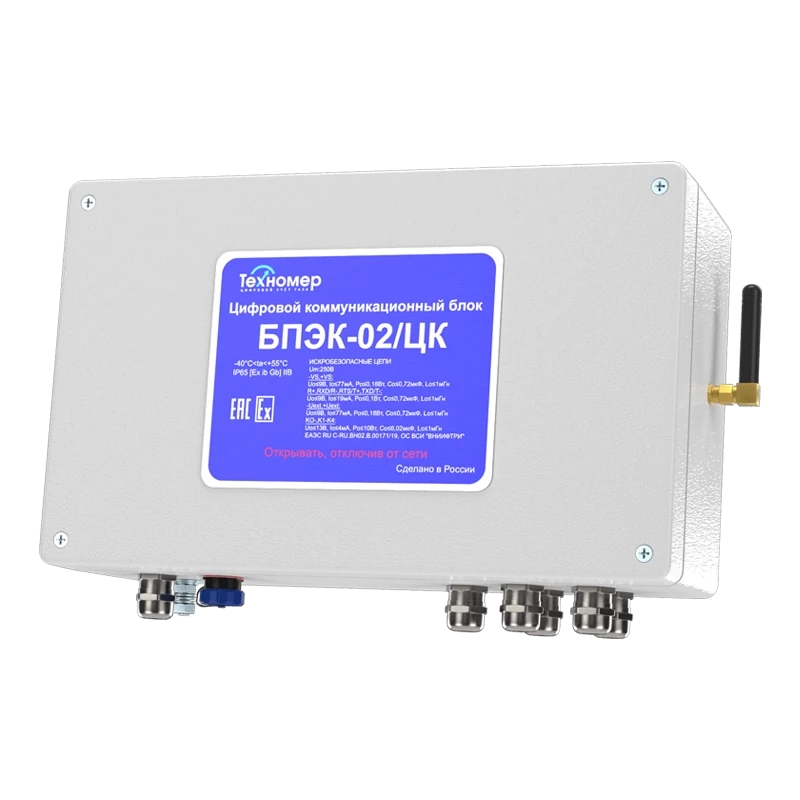

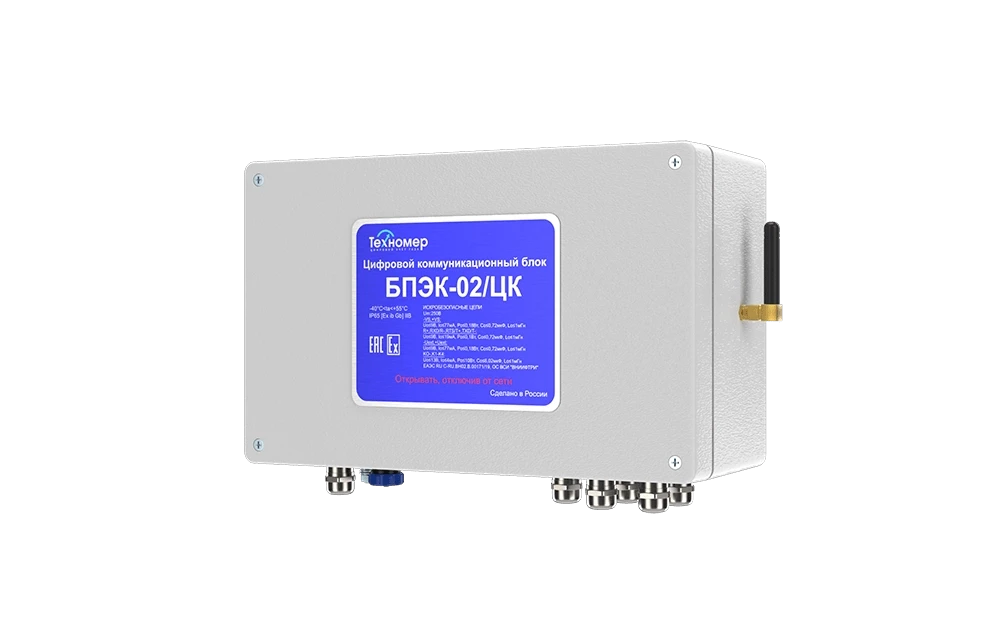

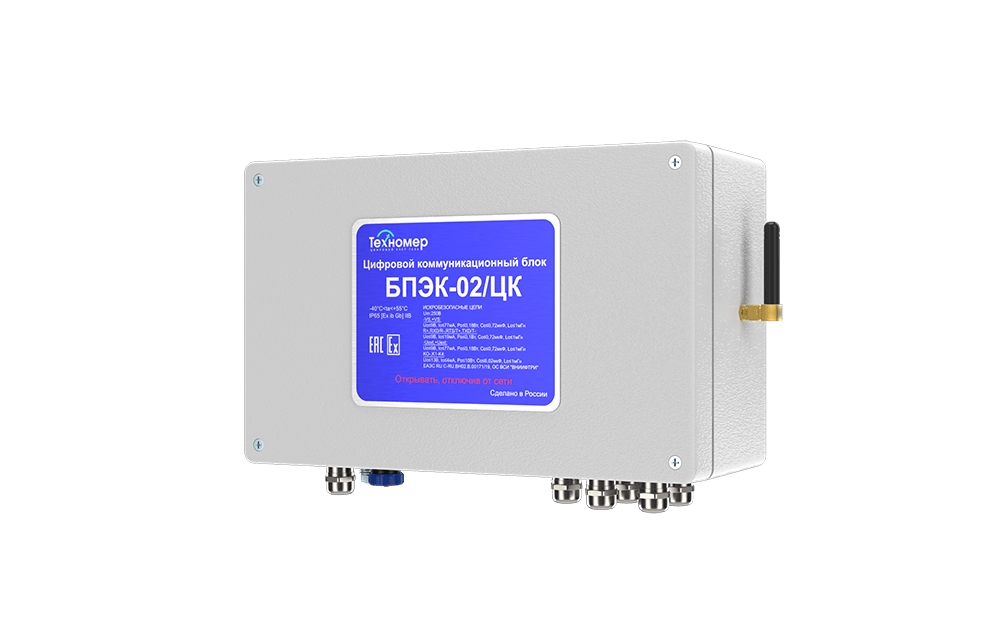

Цифровой коммуникационный блок БПЭК-02/ЦК

ВНИМАНИЕ! БПЭК, ПОСТАВЛЯЕМЫЕ НАШЕЙ КОМПАНИЕЙ, НАСТРОЕНЫ НА РАБОТУ ТОЛЬКО НА ТЕРРИТОРИИ ВОРОНЕЖСКОЙ ОБЛАСТИ

Область применения

Автоматизированные системы сбора данных с измерительных комплексов учета газа. БПЭК-02/ЦК устанавливается вне взрывоопасной зоны.

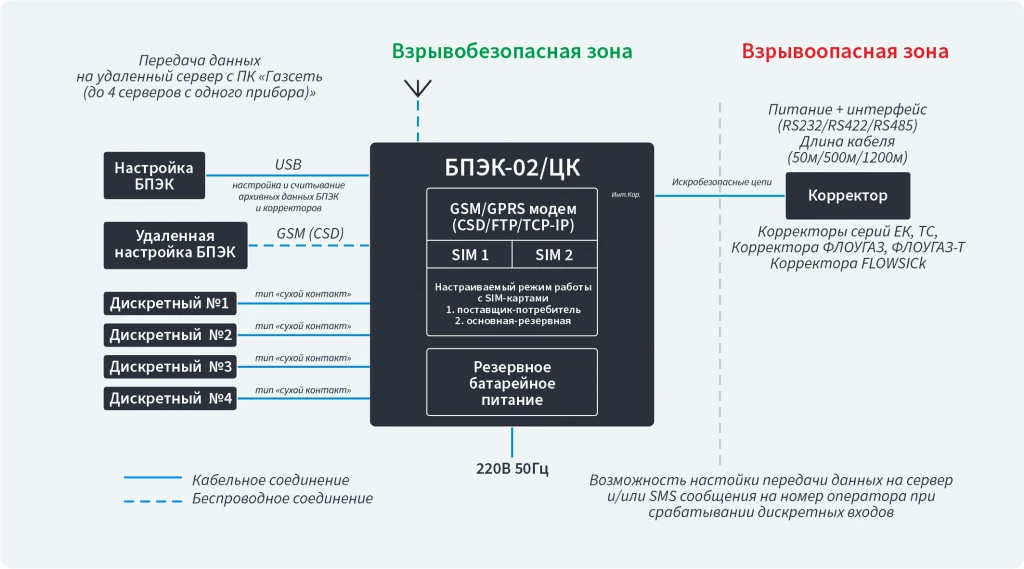

Выполняемые функции

• Питание стабилизированным напряжением электронного корректора или счетчика газа, установленного во взрывоопасной зоне;
• Ретрансляция во взрывобезопасную зону сигналов с цифрового коммуникационного интерфейса электронного корректора или счетчика газа (RS232/RS422/RS485), установленного во взрывоопасной зоне;
• Удалённый опрос и прием данных с электронного корректора или счетчика газа по технологии CSD посредством GSM сети в составе программного обеспечения «Газсеть: Стандарт»;
• Автоматический сбор и передача данных по технологии GPRS (FTP) с электронного корректора или счётчика газа на удаленный сервер сбора данных под управлением программного обеспечения «Газсеть: Экстра» с последующей обработкой, анализом и отображением полученных данных;
• Непрерывный контроль состояния четырёх дискретных входов с передачей пользовательских SMS сообщений на заранее установленный телефонный номер и/или пульт диспетчера в случае изменения состояний дискретных входов.

Подключаемое оборудование

ЕК260, ЕК270, ЕК280, ЕК290, ЭК270, ТС220, ТК220, ТАУ-ТК12, ТАУ-ЭК22, СПГ740, Флоугаз, Флоугаз Т, Ultramag, БК, FLOWSIC 500, СПГ 741, СПГ 742, СПГ 761, СПГ 762, СПГ 763, Ирвис (РИ3, РИ4, РИ5, РИ7, РИА), Turbo Flow UFG BT, Turbo Flow UFG РШ, Turbo Flow GFG РШ, Гобой-1М, Гобой-2М, Гобой-1, ТМ-07, СМТ-Комплекс.

Электрические характеристики

• Номинальное напряжение питания от сети переменного тока — 220 В;
• Потребляемая мощность — 10 Вт;
• Резервный источник питания — есть;
• Время работы от резервного источника питания — 120 ч;
• Количество дискретных входов — 4.

Характеристики встроенной телеметрии

• Тип модуля телеметрии — GSM/GPRS;
• Протоколы передачи данных — CSD/FTP/SMS/TCP;
• Количество SIM-карт — 2 независимые, основная/резервная.

Интерфейсы передачи данных

• RS-232 (до 50 м);
• RS-422 (до 500 м);
• RS-485 (до 1000 м).

Эксплуатационные характеристики

• Температура окружающей среды — от −40 до +60 °С;
• Атмосферное давление — от 84 до 106,7 кПа;
• Относительная влажность воздуха при 35°С — до 95%;
• Степень защиты от воздействия окружающей среды — IP 65;
• Материал корпуса — алюминиевый сплав;
• Вид взрывозащиты — искробезопасная электрическая цепь «i»;
• Маркировка взрывозащиты — [Ex ib Gb] IIB.
