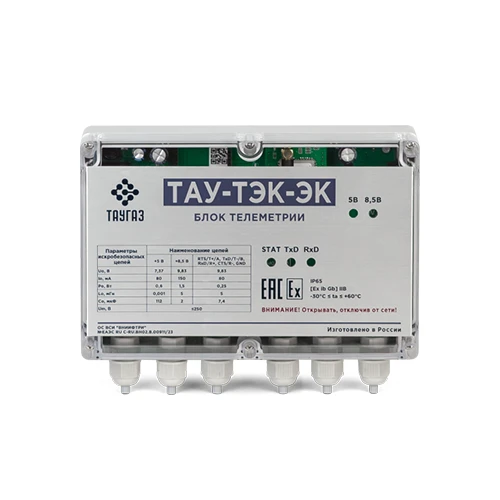

ТАУ-ТЭК-ЭК

Назначение

Блок телеметрии ТАУ-ТЭК-ЭК предназначен для обеспечения питания корректоров объема газа стабилизированным напряжением и организации связи с ними по проводным или беспроводным каналам. Поддерживает корректоры серий ТАУ-ЭК, ЭК, а также ТАУ-ТК и ТК.

Блок имеет в составе барьер искрозащиты и может подключаться к корректорам, установленным во взрывоопасной зоне. Маркировка взрывозащиты: [Ex ib Gb] IIB.

Конструктивные особенности

• компактный и надежный корпус для установки в помещении и на улице;
• класс защиты IP65 — устойчивость к пыли и влаге;
• гальванически изолированные интерфейсы и питание корректора.

Основные характеристики

• Тип подключаемого корректора: серии ТАУ-ТК, ТК, ТАУ-ЭК, ЭК.
• Интерфейс подключения корректора: RS-232 / RS-422 (гальванически изолированный).
• Напряжение изоляции: 1500 В.
• Питание корректора: +8,5 В, 100 мА (гальванически изолированное).
• Питание порта корректора: +5 В, 50 мА (гальванически изолированное).
• Интерфейс подключения компьютера и внешних устройств: RS-232 / RS-485.
• Вход внешнего питания: есть (автоматическое переключение на источник с большим напряжением).
• Напряжение резервного питания от внешнего источника: +6…24 В.
• Входное сетевое напряжение питания: 85–250 В.
• Максимальная потребляемая мощность: 10 Вт.
• Количество опциональных интерфейсов: 2.
• Опциональные интерфейсы: GSM-модем, RS-232 / RS-485.
• Габаритные размеры (с кабельными вводами): 222×180×75 мм.
• Масса: не более 1 кг.
• Степень защиты: IP65.
• Назначенный срок службы: 10 лет.
• Рабочий температурный диапазон: от −30 до +60 °С.

Поддерживаемые интерфейсы и протоколы

• RS-232 / RS-485;
• CSD, TCP/IP, FTP (для удаленной связи);
• опционально — GSM-модем.

Функциональные возможности

• стабилизированное питание корректоров;
• связь с корректорами по проводным и беспроводным каналам;
• мониторинг данных и управление системами учета газа;
• интеграция в системы автоматизации и безопасности.
