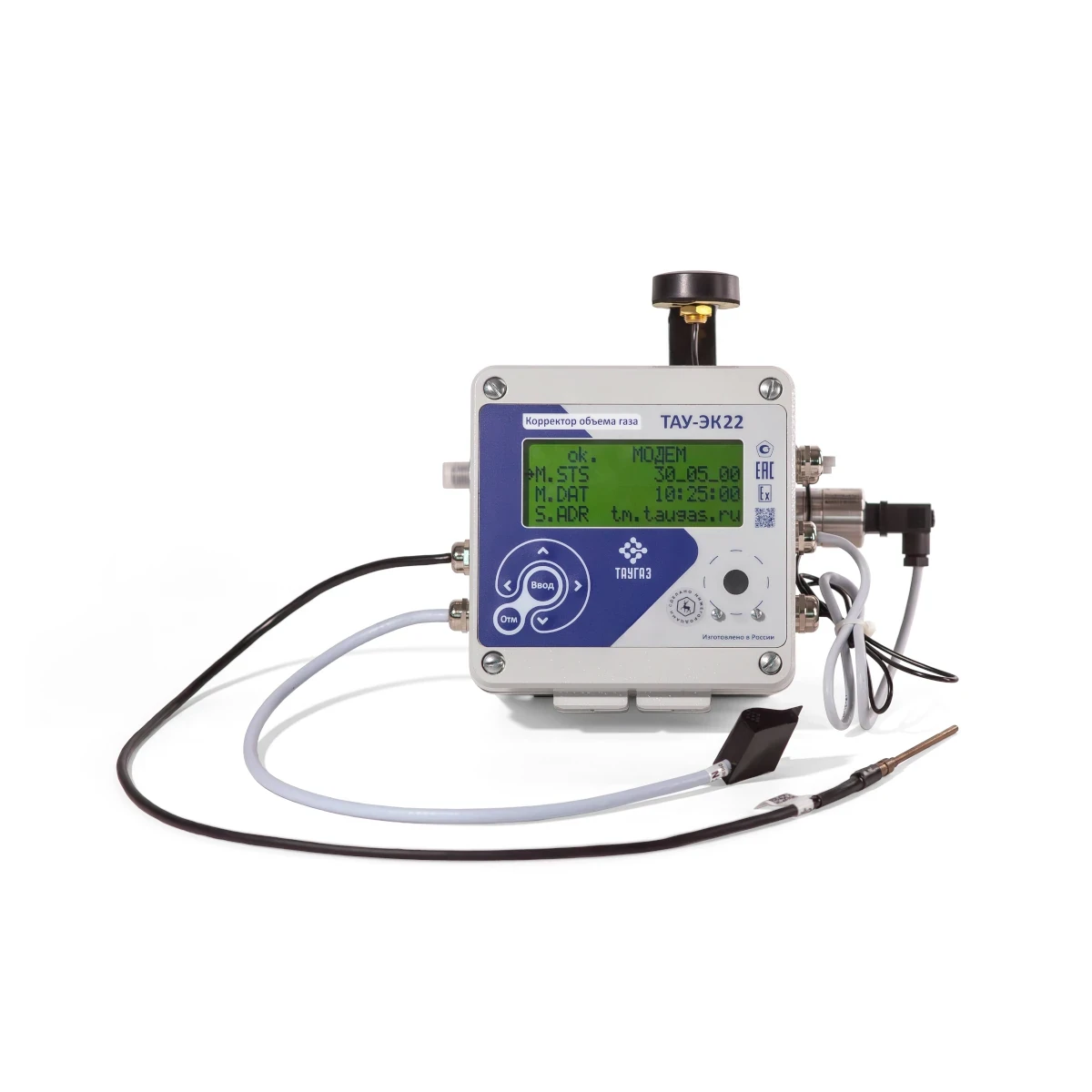

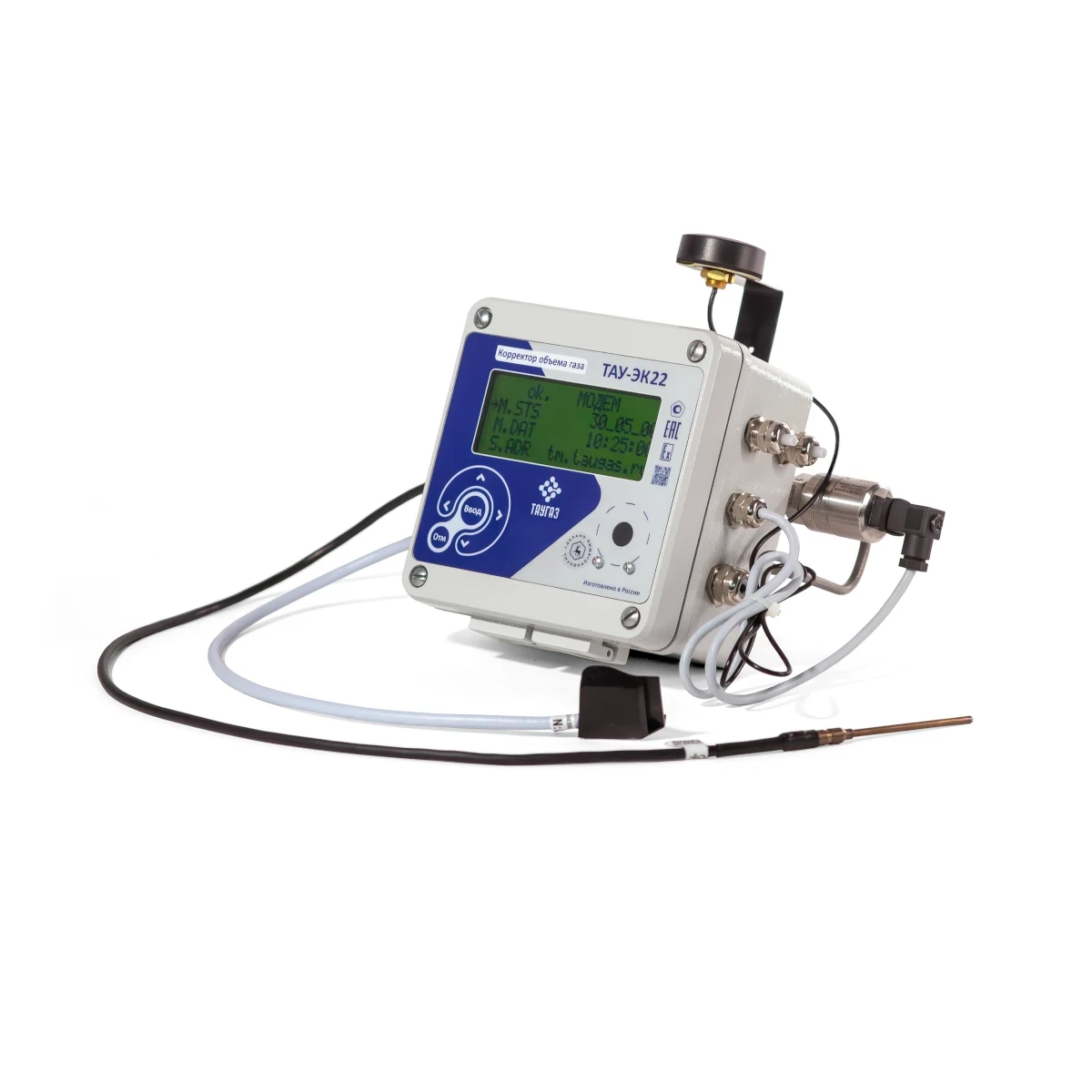

ТАУ-ЭК22
Назначение
Корректор объема газа ТАУ-ЭК22 разработан для работы в составе комплексов для измерения количества газа и служит для измерения давления, температуры и приведения объема газа, измеренного счетчиком газа, к стандартным условиям с вычислением коэффициента сжимаемости, а также для контроля технологических параметров.
В корректоре реализован метод приведения объема газа к стандартным условиям — pTZ-пересчет, согласно ГОСТ 8.740-2023. Для вычисления коэффициента сжимаемости применяются методы по ГОСТ 30319.2-2015 и ГОСТ Р 70927–2023 (в зависимости от условий эксплуатации).
Для выполнения необходимых измерений в корректоре используются встроенные датчики абсолютного давления, температуры газа, а также дополнительные датчики: разности давлений и датчик температуры окружающей среды.
Измеренные и вычисленные корректором значения сохраняются в энергонезависимой памяти корректора и могут быть считаны с использованием широкого ряда коммуникационного оборудования и программного обеспечения. Программное обеспечение ТАУКОД позволяет полноценно работать со всеми корректорами производства ООО «ТАУГАЗ».
Основные характеристики
- Методы вычисления коэффициента сжимаемости: ГОСТ 30319.2-2015, ГОСТ Р 70927-2023.
- Диапазон температур окружающей среды: −40…+60 °С.
- Диапазон температур измеряемой среды: −23…+60 °С; −30…+60 °С.
- Пределы допускаемой относительной погрешности приведения объема газа к стандартным условиям: ±0,37 %.
- Класс защиты: IP65.
- Автономное питание: 2 литиевых элемента питания, срок службы более 5 лет.
- Внешнее питание: 9 В ± 10 % постоянного тока.
- Преобразователь давления: интегрирован в корпус. Диапазоны измерений: 0,08–0,2; 0,1–0,5; 0,1–1,0; 0,15–0,75; 0,15–0,7; 0,2–1,0; 0,2–2,0; 0,5–5,0; 0,7–7,0; 0,75–7,5 МПа.
- Преобразователь перепада давления на счетчике газа: внешний преобразователь, устанавливается на корпус корректора вместе с вентильным блоком. Диапазоны измерения перепада давления, кПа: 0–1,6; 0–2,5; 0–4; 0–6,3; 0–10; 0–16; 0–25; 0–40.
- Преобразователь температуры окружающей среды: типа Pt500 (500П). Устанавливается в корпусе корректора или снаружи, по требованию заказчика. Диапазон измерения: −40…+60 °С.
- Входы: 2 входа для подключения НЧ, СЧ и ВЧ датчиков; 1 вход для подключения сигнальных сообщений.
- Выходы: 4 дискретных выхода, выполняющих функции: счетно-импульсный, сигнальный, частотный (только выход 2), время синхронизаций.
- Тип интерфейса 1: оптический по ГОСТ Р МЭК 61107.
- Тип интерфейса 2: RS-232, RS-485.
- Протокол передачи данных: ГОСТ Р МЭК 61107, Modbus (ASCII, RTU).
- Интервальный архив: от 1 до 60 минут, емкость 6680 записей.
- Ежемесячный архив: два архива емкостью по 15 записей.
- Суточный архив: одна запись на «начало газового дня», емкость 600 записей.
- Архив изменений: одна запись при изменении какого-либо параметра, емкость 200 записей.
- Архив событий: одна запись при возникновении нештатной ситуации, емкость 500 записей.
Функциональные возможности
- Измерение давления, температуры газа и окружающей среды.
- Приведение объема газа к стандартным условиям с вычислением коэффициента сжимаемости (pTZ-пересчет).
- Контроль технологических параметров.
- Архивирование измеренных и вычисленных значений в энергонезависимой памяти.
- Считывание данных через оптический интерфейс, RS-232/RS-485 или дистанционно.
- Поддержка протоколов ГОСТ Р МЭК 61107 и Modbus.
