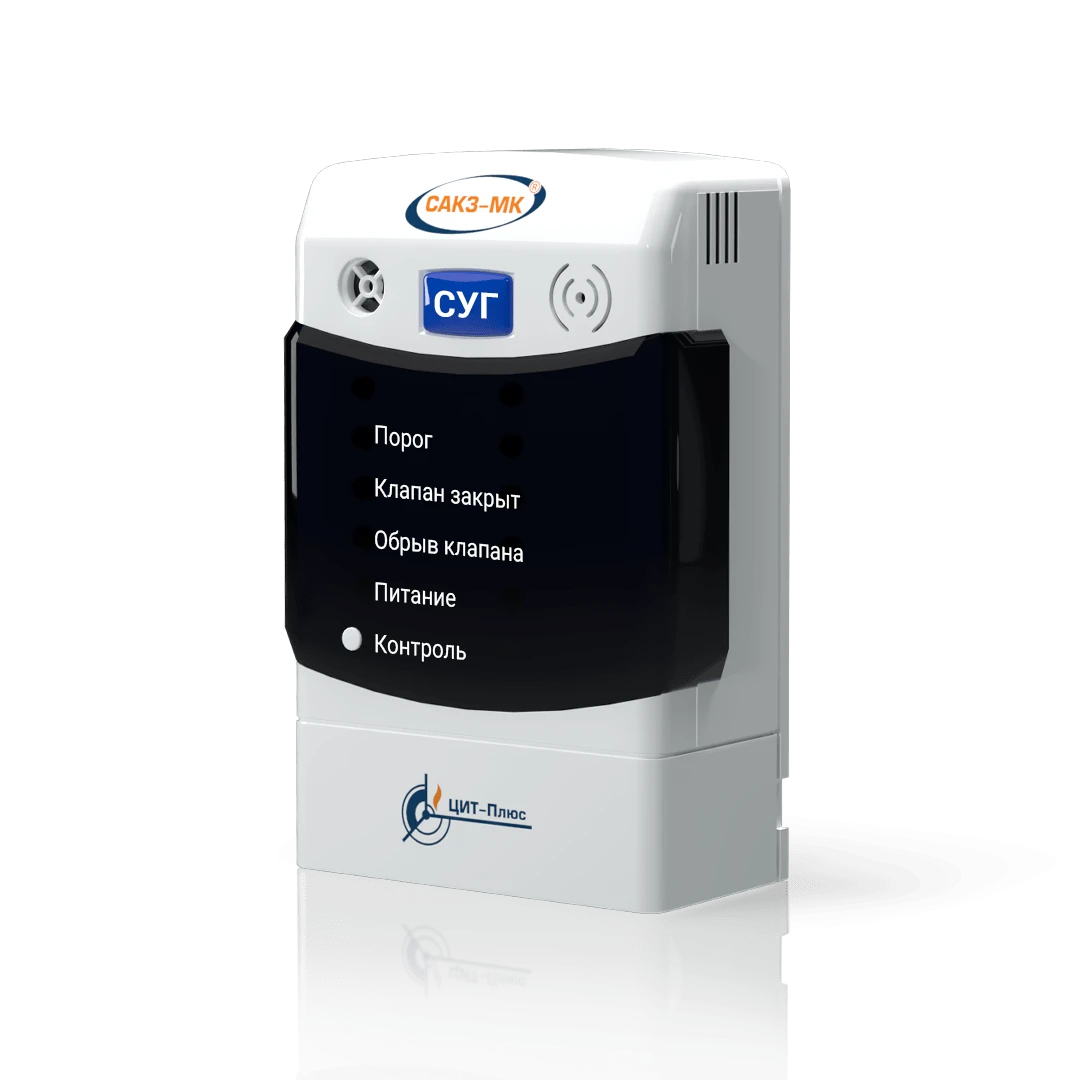

СЗ-3-1Г

Назначение

Сигнализатор загазованности парами сжиженных углеводородных газов СЗ-3-1Г предназначен для непрерывного автоматического контроля атмосферы помещений котельных и других коммунально-бытовых и промышленных объектов, при достижении опасных концентраций данного газа — выдачи светозвукового оповещения и перекрытия газопровода.

Данный сигнализатор может применяться в составе систем контроля загазованности САКЗ-МК®-1, САКЗ-МК®-2 и САКЗ-МК®-3, или самостоятельно.

Сигнализатор имеет один фиксированный порог сигнализации. При достижении пороговой концентрации контролируемого газа осуществляется выдача свето-звукового сигнала, на клапан подается импульс на перекрытие подачи газа.

Функциональные возможности

• Непрерывный автоматический контроль содержания паров сжиженных углеводородных газов (СУГ) в воздухе контролируемых помещений;
• Один порог сигнализации (светозвуковая сигнализация и закрытие клапана);
• Управление импульсным электромагнитным клапаном типа КЗЭУГ или КЗГЭМ-У при достижении пороговой концентрации;
• Контроль состояния клапана (закрыт/открыт);
• Контроль исправности электромагнита клапана и соединительного кабеля;
• Световая и звуковая сигнализация при превышении пороговой концентрации;
• Контроль площади в радиусе до 5 м (около 80 м²);
• Возможность работы как в составе систем САКЗ-МК®, так и автономно.

Рекомендации по установке

• Установка в местах наиболее вероятного скопления или утечки газа;
• Расстояние от пола — 15–25 см;
• Не ближе 50 см от мест притока воздуха;
• Рекомендуемый межповерочный интервал — 1 год.

Основные технические характеристики

• Контролируемый газ: пары сжиженных углеводородных газов (СУГ);
• Тип систем: САКЗ-МК-1 / САКЗ-МК-2 / САКЗ-МК-3 (или автономно);
• Порог срабатывания: 10±5 % НКПР (для бутана по ГОСТ Р 31610.20-1-2010);
• Время срабатывания: не более 15 с;
• Время установления рабочего режима: не более 60 с;
• Уровень звукового давления: не менее 70 дБ (на расстоянии 1 м при уровне постороннего шума не более 50 дБ);
• Напряжение питания: 230±23 В, 50 Гц;
• Потребляемая мощность: не более 6 В·А;
• Тип выходного сигнала управления клапаном (импульс):
  • Амплитуда: 37±5 В;
  • Максимальный выходной ток (пиковое значение): 3 А;
  • Длительность импульса: 0,4 с;
  • Период следования импульсов: 4 с;
• Параметры выходных сигналов:
  • «Порог» (напряжение): от 0 до +0,5 В;
  • «Отказ» (напряжение): от +10 до +15 В;
  • Максимальный втекающий ток выходов: не более 200 мА;
• Габаритные размеры: не более 130×85×35 мм;
• Масса: не более 0,5 кг;
• Пылевлагозащита IP65: нет.
