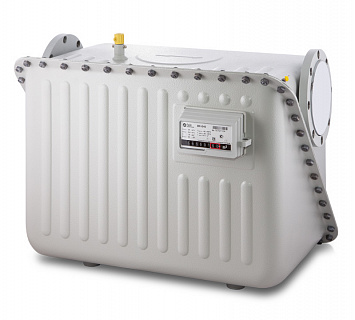

Счетчик газа ВК G40
Назначение
Счетчики газа ВК типоразмера G40 предназначены для учета объема потребляемого газа в коммунальном и промышленном секторах.
Область применения
Диафрагменные счетчики газа ВК больших типоразмеров применяются на коммунальных и производственных объектах, оборудованных котлами малой и средней мощности, на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учета потребляемого газа.
Измеряемая среда: природный, сжиженный, нефтяной газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
Исполнения
Счетчик поставляется в левом исполнении (по расположению присоединительных штуцеров).
Отличительные особенности
- Дополнительная защита от механических вмешательств;
- Высокая чувствительность и точность измерений;
- Возможность дополнительного монтажа низкочастотного датчика импульсов, электронного корректора объема газа для включения счетчика в системы учета и дистанционной передачи данных;
- Наличие блокировки от обратного хода;
- Низкая потеря давления при работе счетчика на всех расходах;
- Малая чувствительность к загрязнениям газа;
- Низкий уровень шума при работе;
- Энергонезависимость;
- Высокая коррозионная стойкость металлических элементов и эксплуатационная надежность синтетических материалов;
- Компактность конструкции и современный дизайн;
- Наличие сертификата об утверждении типа средств измерений.
Технические характеристики (ВК G40)
- Диапазон рабочих расходов Qмин – Qмакс: 0,40 – 65 м³/ч;
- Номинальный расход Qном: 40 м³/ч;
- Пределы допускаемой относительной погрешности измерения объема газа при рабочих условиях:
- в диапазоне расходов Qмин ≤ Q < 0,1Qном: ±3%;
- в диапазоне расходов 0,1Qном ≤ Q ≤ Qмакс: ±1,5%;
- Циклический объём V измерительной камеры: 18 дм³;
- Порог чувствительности: 0,02 м³/ч;
- Давление измеряемой среды, не более: 5 кПа;
- Максимальное давление внутри корпуса, не более: 50 кПа (0,5 кгс/см²);
- Температура измеряемой среды: от -25 °С до +40 °С;
- Температура окружающей среды (работоспособность): от -40 °С до +55 °С;
- Межповерочный интервал: 10 лет;
- Средний срок службы: 20 лет;
- Средняя наработка до отказа: 80000 ч.
Габаритно-присоединительные размеры и масса
- Высота: 470 мм;
- Ширина: 565 мм;
- Длина: 395 мм;
- Присоединительная резьба: фланцевое соединение;
- Расстояние между осями присоединительных штуцеров: 570 мм;
- Масса, не более: 40 кг.
Устройство и принцип работы
Принцип действия диафрагменного счетчика газа ВК основан на преобразовании разности давлений газа на входе и выходе в возвратно-поступательное движение мембран, образующих две измерительные камеры. Газ через входной патрубок заполняет пространство внутри корпуса и через входной клапан поступает поочередно в одну из камер, оказывая давление на мембрану, которая, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Возвратно-поступательное движение мембран преобразуется рычажно-кривошипным механизмом во вращательное движение вала, число оборотов которого пропорционально протекающему объему газа. Вращение вала приводит в движение восьмиразрядный счетный механизм.
Поверка счетчиков
Поверка производится по документу МП 2510/1-311229-2021 «Государственная система обеспечения единства измерений. Счетчики газа объемные диафрагменные ВК. Методика поверки (с изменением № 1)», утвержденной ООО ЦМ «СТП» 07.11.2023 г. Основное средство поверки – установка для поверки счетчиков газа с погрешностью ±0,5%.
Защита от внешних вмешательств и оценка работоспособности
Счетчик имеет дополнительные степени защиты от магнитных воздействий и механических вмешательств. Защита от магнитных воздействий обеспечивается изготовлением подвижных элементов и деталей измерительного механизма из немагнитных материалов.
Доступ к элементам счетного механизма невозможен без нарушения целостности его крышки. В случае попытки демонтажа происходит откалывание части материала, появляются видимые трещины, которые легко обнаруживаются при визуальном осмотре счетчика. При штатной эксплуатации счетчика в заявленном диапазоне температур окружающей среды появление сколов и трещин на крышке счетного механизма не происходит.
Также защита от механических вмешательств обеспечивается применением прозрачной крышки счетного механизма. Содержимое счетной головы полностью просматривается, что упрощает приемку и очередную поверку счетчиков.
Оценка технического состояния счетчика на месте эксплуатации проводится в соответствии с п. 8112 Постановления Правительства Российской Федерации от 6 мая 2011 года №354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов».
Особенности монтажа
- Счетчик устанавливается только в вертикальном положении с учетом направления потока газа. Направление потока газа указано на верхней поверхности корпуса счетчика.
- Перед монтажом счетчика трубопровод должен быть очищен от загрязнений.
- Присоединение счетчика к газопроводу должно исключать возникновение сил, передаваемых на счетчик и приводящих к деформации его корпуса и присоединительных элементов.
- Запрещается располагать счетчик над открытым пламенем. Поверхность счетчика не должна подвергаться нагреву выше 55 °С.
- Дно установленного счетчика не должно соприкасаться с полом.
- При монтаже счетчика на открытом воздухе он должен быть защищен от прямых солнечных лучей, попадания пыли и атмосферных осадков. Для соблюдения этих требований рекомендуется устанавливать счетчик в специальный закрытый шкафчик.
- Счетчик малочувствителен к различного рода загрязнениям и не требует установки перед собой фильтра газа.
- Опрессовку системы избыточным давлением необходимо проводить до установки счетчика. После установки счетчика места его соединения с коммуникациями должны быть проверены на герметичность мыльной эмульсией.
- При вводе счетчика в эксплуатацию необходимо убедиться, что давление на входе не превышает 50 кПа.
- При каждом запуске должно быть обеспечено плавное заполнение счетчика газом.
