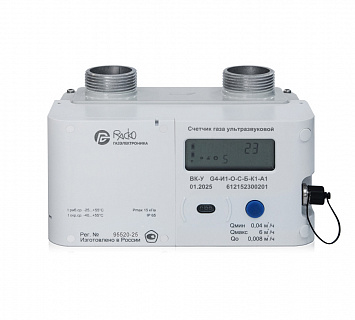

Счетчик газа ультразвуковой ВК-У G1,6
Назначение
Счетчик газа ультразвуковой ВК-У G1,6 предназначен для измерения объема газа, приведенного к стандартным условиям. Область применения – любые сферы деятельности, требующие учета потребляемого газа.
Область применения
Бытовые счетчики газа ВК-У применяются в квартирах, частных домах, оборудованных газовыми плитами, колонками и котлами малой и средней мощности, и других сферах деятельности человека, требующих учёта потребляемого газа.
Измеряемая среда: природный, сжиженный, нефтяной газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
Исполнения
Счетчик поставляется в двух исполнениях по направлению потока газа: слева-направо и справа-налево (левый/правый), с межосевым расстоянием 110 мм.
Отличительные особенности
- Конструктив счетчика выполнен без подвижных частей, что исключает механический износ.
- Независимый измерительный блок, высокая степень защиты данных.
- Высокая помехоустойчивость ввиду отсутствия в конструктиве магнитных компонентов.
- Различные механизмы безопасности и сигнализации: о работе счетчика вне заявленного диапазона расходов, об отключении или разряде элементов питания, о вскрытии батарейного отсека и т.д.
- Мониторинг мгновенного расхода газа.
- Компактный дизайн, удобство установки.
- Встроенный GPRS модем для дистанционной передачи данных.
- Оптический интерфейс для локальной передачи данных.
- Возможность подключения по каналу RS-485 внешних устройств, сигнализирующих о повышенной концентрации угарного газа (СО) и утечке природного газа (СН4).
Технические характеристики (ВК-У G1,6)
- Диапазон рабочих расходов Qмин – Qмакс: 0,016 – 2,5 м³/ч;
- Номинальный расход Qном: 1,6 м³/ч;
- Порог чувствительности: 0,0032 м³/ч;
- Потеря давления, Па, не более: 200;
- Цена деления младшего разряда электронного индекса: 0,0001 м³;
- Емкость электронного индекса: 99 999 999,9999 м³;
- Давление измеряемой среды, не более: 5 кПа;
- Максимальное давление внутри корпуса, не более: 50 кПа;
- Температура измеряемой среды: от -25 °С до +55 °С;
- Температура окружающей среды (работоспособность): от -40 °С до +55 °С;
- Относительная влажность: до 95% при +35 °С и более низких температурах, без конденсации влаги;
- Степень защиты (ГОСТ 14254): IP65;
- Межповерочный интервал: 6 лет;
- Средний срок службы, не менее: 18 лет;
- Наработка на отказ, не менее: 100 000 ч;
- Тип элементов питания электронного модуля: ER34615/SB-D02 (2 шт.);
- Напряжение питания (максимальное): 3,6 В;
- Емкость элемента питания (для ER34615): 19 А·ч;
- Пределы допускаемой относительной погрешности при измерении объема газа, приведенного к стандартным условиям (исполнение «О»), % не более:
- в диапазоне Qмин ≤ Q < 0,1Qном: ±3%;
- в диапазоне 0,1Qном ≤ Q ≤ Qмакс: ±1,5%;
- Интерфейсы связи: GPRS, оптический, RS-485 (для подключения внешних устройств).

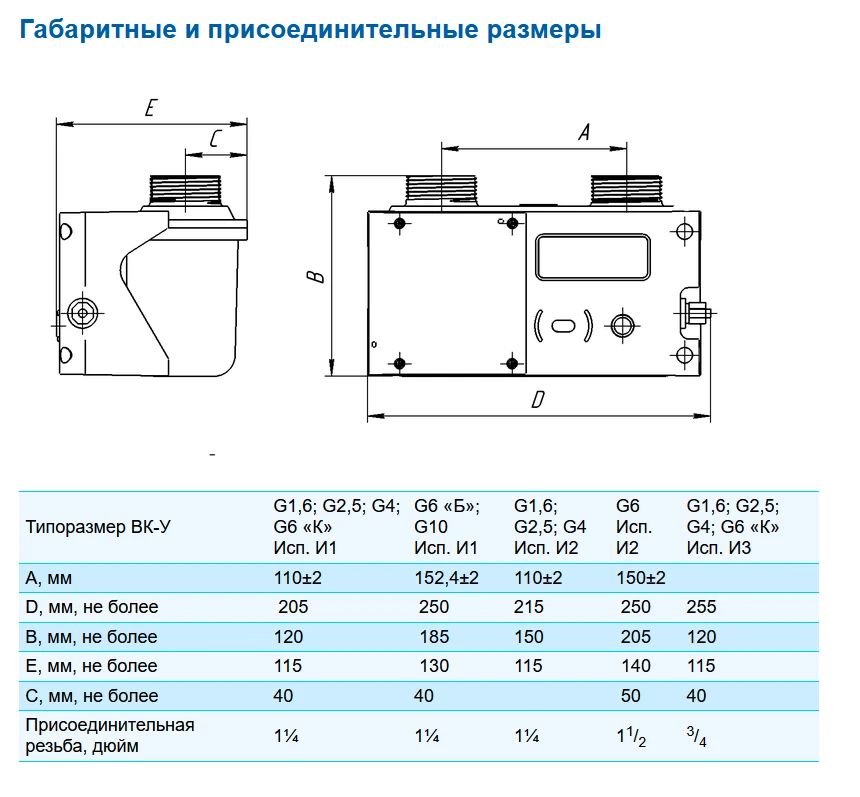

Габаритно-присоединительные размеры и масса
- Межосевое расстояние: 110 мм;
- Масса, не более: 1,4 кг (исполнение И1).
Устройство и принцип работы
Принцип действия счетчика основан на зависимости разности времен прохождения ультразвукового импульса по направлению и против направления течения потока газа от средней скорости газа вдоль акустического пути. Измеряя разницу времени прохождения ультразвукового импульса между электроакустическими преобразователями, установленными в ультразвуковом измерительном блоке, и используя измеренное значение температуры газа и запрограммированные значения давления и коэффициента сжимаемости газа, счетчик измеряет стандартный расход и объем газа.
В качестве преобразователя расхода газа в счетчике используется ультразвуковой измерительный блок, который состоит из одной пары электроакустических преобразователей и электронной платы обработки сигналов. Информация об измеренном рабочем расходе и объеме газа поступает от ультразвукового измерительного блок в электронное устройство. Электронное устройство снабжено точечным матричным дисплеем, датчиком температуры, встроенным источником питания. Электронное устройство осуществляет коррекцию объема газа, прошедшего через счетчик, по измеренной температуре и подстановочному значению давления. Коэффициент сжимаемости принимается за условно постоянную величину.
Счетчик снабжен ЖК-дисплеем, который обеспечивает индикацию измеряемого объема газа в кубических метрах.
Счетчик может поставляться в исполнении с интерфейсом RS-485 для подключения сигнализаторов загазованности CO, CH4. Взаимодействие счетчика с сигнализаторами выполняется по согласованному протоколу обмена.
Состав и комплект поставки
Ультразвуковой счетчик газа ВК-У состоит из следующих составных частей:
- металлический корпус;
- ультразвуковой измерительный блок;
- электронное устройство;
- клапан – опционально.
В комплект поставки входят:
- Счетчик газа ультразвуковой ВК-У;
- Защитные крышки на присоединительных штуцерах;
- Паспорт ЛГТИ.407250.002ПС;
- Руководство по эксплуатации ЛГТИ.407250.002РЭ (по запросу);
- Комплект монтажных частей (по заказу).
Передача данных
Информация по потреблению газа, а также по текущим статусам передается на серверное программное обеспечение по встроенному GPRS модему.
