САКЗ-МК-4Е (без кабеля)

Назначение

Адресные системы автоматического контроля загазованности САКЗ-МК®-4Е предназначены для применения на объектах промышленности или иных предприятиях с наличием взрывоопасных зон I и II класса. Системы обладают широким спектром функций для осуществления диспетчеризации и подключения сторонних устройств.

Данная комплектация поставляется без соединительного кабеля для подключения клапана. Клапан (КЗЭУГ DN 15–50 или КЗГЭМ-У DN 25–150) приобретается отдельно, что позволяет заказчику самостоятельно выбрать необходимое исполнение по давлению (НД или СД) и типу присоединения.

Возможности и особенности

• Адресный протокол RS-485: все устройства взаимодействуют по адресному протоколу RS-485, при срабатывании автоматически определяется местоположение (адрес). Общая адресная емкость системы — 250 адресов.
• Взрывозащищенные сигнализаторы на СН и СО: непрерывный автоматический контроль содержания природного и угарного газа осуществляется с помощью сигнализаторов СЗ-1ДЛВ-420К и СЗ-2ДВ-420/24. Данные устройства являются взрывозащищенными газоанализаторами, передающими информацию о концентрации контролируемых газов на блок аналоговых входов БАВ-040. Устройство преобразует аналоговые сигналы от сигнализаторов в цифровую форму и осуществляет передачу этой информации на БСУ-КЕ по интерфейсу RS485. Пороги срабатывания сигнализации настраиваемые.
• Выявление сторонних угроз: с помощью БСУ-КЕ и адресных расширителей БРВ-8 к системе можно подключить различное стороннее оборудование: пожарные и охранные извещатели, технологические датчики и прочие устройства, предназначенные для обнаружения угроз и нештатных ситуаций.
• Построение базовой системы оповещения: на базе САКЗ-МК®-4Е возможно реализовать простейшую систему оповещения (вне взрывоопасных зон). С помощью реле «сухой» контакт блоков БСУ-КЕ к системе осуществляется подключение неадресных оповещателей: световых табло и сирен.
• GSM-оповещение: универсальные GSM-извещатели позволяют оповещать абонентов мобильной связи (GSM 900/1800, MQTT) через SMS с адресом сработавшего устройства. Возможна обратная связь (при наличии GSM5-224И) для управления системой по SMS.
• Устранение угроз: при обнаружении загазованности система автоматически перекрывает подачу газа через электромагнитный запорный клапан. С помощью выходов реле «сухой» контакт на БСУ-КЕ или БУР-8, расположенных вне взрывоопасных зон, осуществляется управление вентиляцией, разблокировка пожарных выходов и управление прочими исполнительными устройствами.
• Диспетчеризация и интеграция: система может быть интегрирована в SCADA-системы по протоколу MODBUS RTU. С помощью ПО «МиниSCADA» можно осуществить конфигурирование и настройку системы.
• Полностью российское производство: система имеет заключение МинПромТорга РФ № 66040/10 от 11.07.2022 г.

Комплектация

Базовая комплектация системы САКЗ-МК®-4Е (без кабеля):

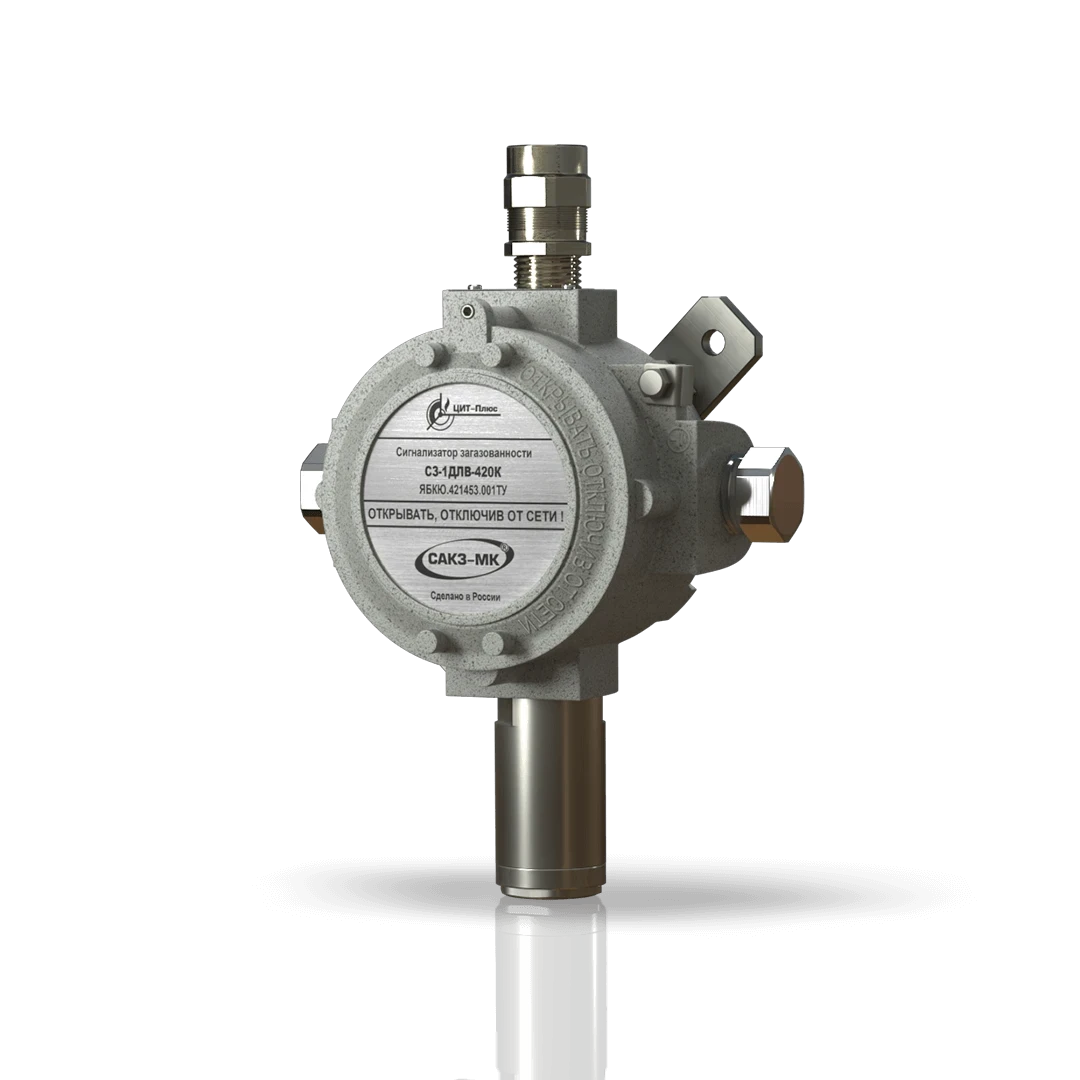

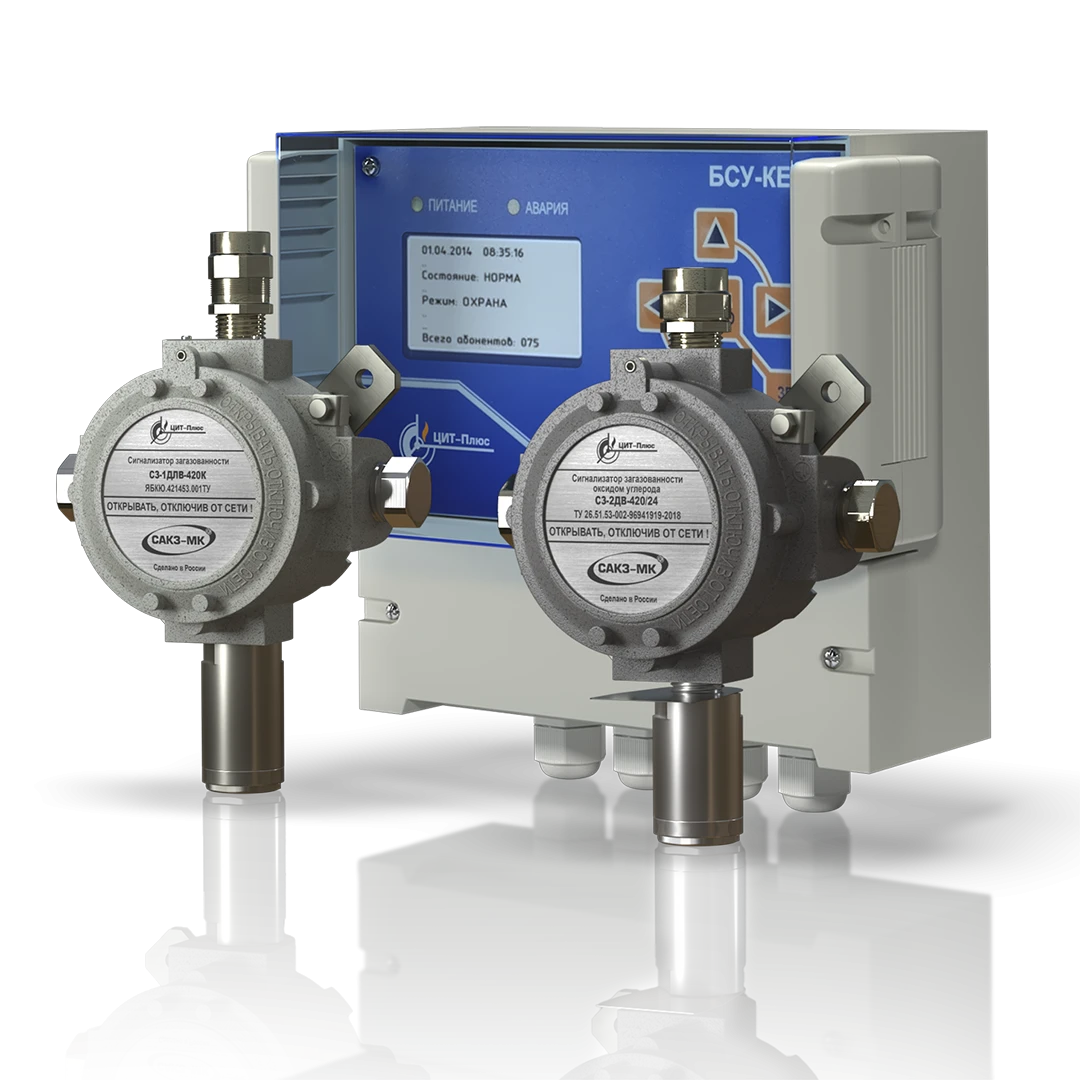

• сигнализатор загазованности природным газом типа СЗ-1ДЛВ-420К 1ExdibIIАT6;
• сигнализатор загазованности угарным газом типа СЗ-2ДВ-420/24 1ExdibIIАT6;
• источник питания для сигнализаторов загазованности;

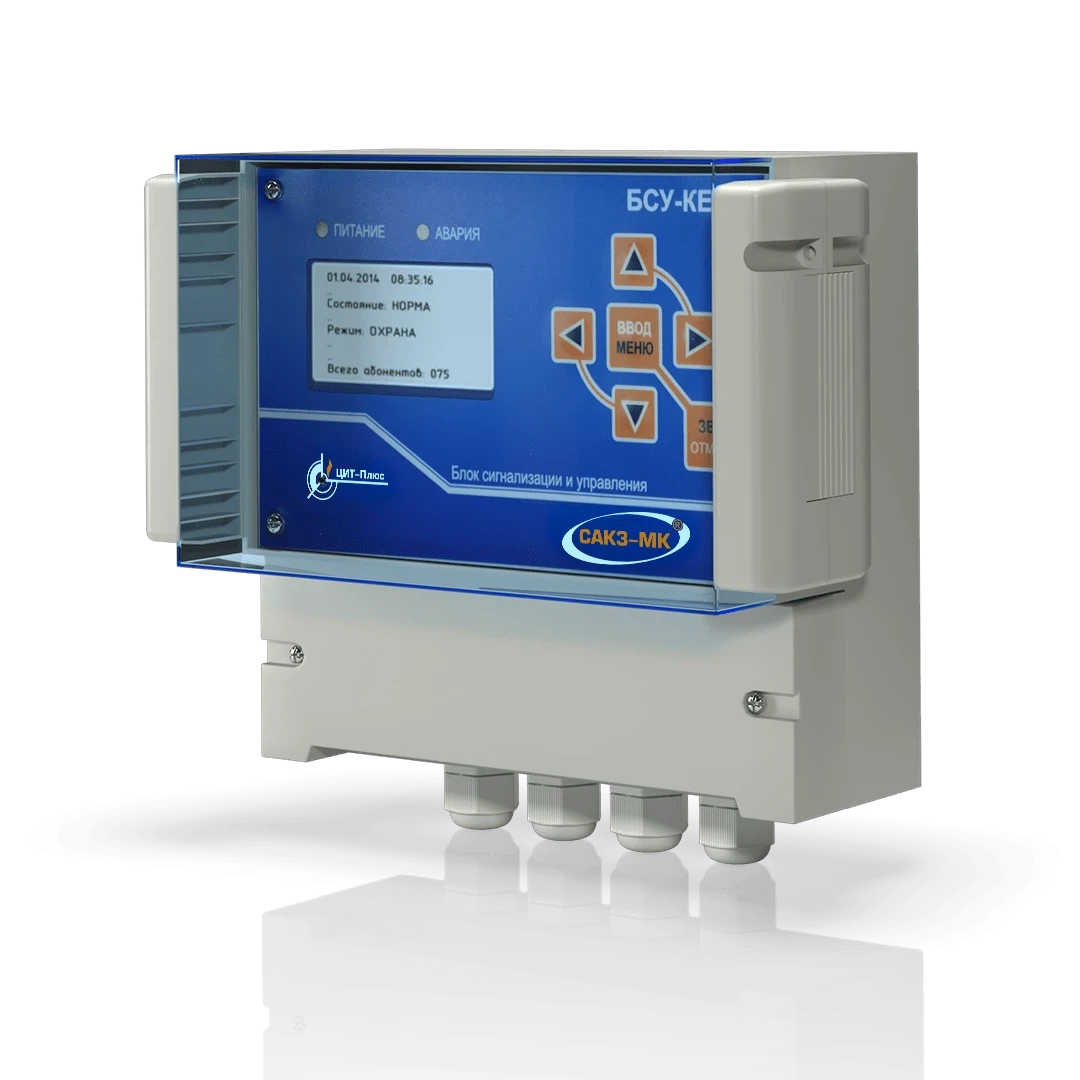

• блок сигнализации и управления для котельной БСУ-КЕ;
• блок БАВ-040;
• барьер искрозащиты;
• кабель в металлорукаве с полимерным покрытием.

Обратите внимание: соединительный кабель для подключения клапана в комплект не входит и приобретается отдельно.

Дополнительно может быть укомплектовано:

• дополнительные взрывозащищенные сигнализаторы СН и/или СО;
• невзрывозащищенные сигнализаторы СЗ-Е (исп. «Е», «ЕВ», «ЕР»);
• запорные клапаны КЗЭУГ, КЗГЭМ-У или аналогичные;
• пульты диспетчерские ПД-Е (исп. «Е», «ЕВ», «ЕР»);
• универсальные GSM-извещатели GSM5-224И, GSM5-104И;
• адресные расширители БРВ-8;
• блоки управления реле БУР-8;
• блоки БС-01 и антенны для построения радиоканальной системы;
• ПО «МиниSCADA» для конфигурации и мониторинга системы;
• соединительные кабели различной длины (по заказу).

Основные технические характеристики

• Модель: САКЗ-МК-4Е;
• Контролируемые газы: природный газ (CH₄) и угарный газ (CO);
• Тип системы: адресная, с возможностью диспетчеризации;
• Протокол связи: RS-485 (адресный);
• Адресная емкость: до 250 адресов;
• Взрывозащита: I и II класс взрывоопасных зон;
• Применяемые клапаны (приобретаются отдельно): КЗЭУГ (DN 15–50) или КЗГЭМ-У (DN 25–150);
• Интеграция: SCADA (MODBUS RTU);
• Дополнительные оповещения: светозвуковые, GSM (опционально);
• Производство: Россия (заключение МинПромТорга РФ № 66040/10 от 11.07.2022).
