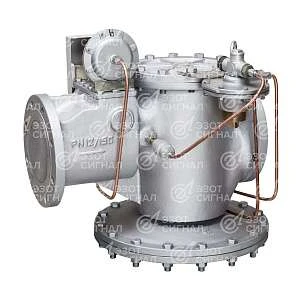

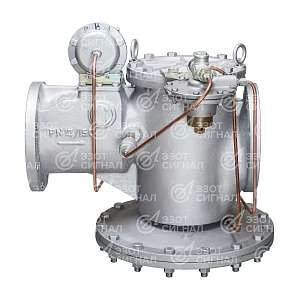

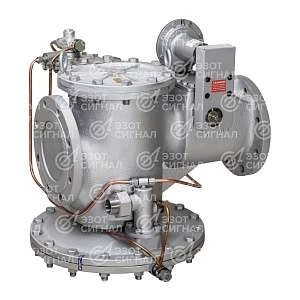

РДГ-150-Н

Назначение

Регулятор РДГ-150-Н обеспечивает редуцирование высокого или среднего давления, автоматическое поддержание выходного давления на заданном уровне независимо от изменений расхода и входного давления. Предназначен для установки в ПРГ систем газоснабжения населенных пунктов.

Внимание: регулятор поставляется в некомбинированном исполнении (без встроенного ПЗК). Для обеспечения автоматического отключения подачи газа при аварийном повышении или понижении выходного давления требуется дополнительная установка предохранительно-запорного клапана (ПЗК). Возможна доукомплектация регулятора устройством настройки механизма ПЗК.

Регулятор изготовлен ООО «ЭЗОТ «Сигнал» (Россия) и соответствует техническим условиям СЯМИ.493611-559ТУ, требованиям Технического регламента таможенного союза ТР ТС 010/2011.

Исполнение: с выходным низким и средним давлением (Н). По умолчанию направление потока справа-налево. Возможно исполнение с направлением потока слева-направо (по требованию).

Основные параметры и преимущества

• Условия эксплуатации регулятора соответствуют климатическому исполнению УХЛ 2 по ГОСТ 15150-69 для работы при температуре окружающей среды от −40 до +60 °С.
• Направление потока справа-налево по умолчанию или слева-направо (по требованию).
• Настроечные пружины и специальные ключи в комплекте поставки.
• Наличие защитного лакокрасочного покрытия корпусных деталей и гальванического покрытия на остальных комплектующих.
• Закрытая рычажная система ПЗК (в базовом исполнении без ПЗК, но конструкция предусматривает его установку).
• Материал рабочих сёдел и валов — нержавеющая сталь; корпус рабочего клапана — металлический.
• Элементы управления и визуального контроля вынесены на лицевую сторону регулятора для удобства эксплуатации.
• Для крепления импульсных трубок к узлам регулятора используются герметичные фитинги типа «американка».
• Регулировочные дроссели выполнены в едином корпусе с возможностью точной настройки.
• Изготовление регуляторов в «левом» и «правом» исполнениях для удобства обслуживания.
• Применение импульсных трубок из нержавеющей стали.
• Регуляторы давления РДГ сертифицированы в системе добровольной сертификации «ГАЗСЕРТ».
• Регуляторы давления газа «Сигнал» входят в Единый Реестр МТР ПАО «Газпром».

Основные характеристики

• Модель: РДГ-150-Н.
• Тип: некомбинированный (без ПЗК).
• Рабочая среда: природный газ по ГОСТ 5542-2014.
• Температура окружающей среды: от −40 до +60 °С.
• Наименьшее входное давление (Р_вх): 0,05 МПа.
• Наибольшее входное давление (Р_вх): 1,2 МПа.
• Диапазон настройки выходного давления (Р_вых): 1,5…60 кПа.
• Диапазон настройки давления срабатывания ПЗК (при его установке):
  • при понижении выходного давления: 0,3…30 кПа;
  • при повышении выходного давления: 2…85 кПа.
• Точность регулирования: ±10 % от верхнего предела настройки Р_вых.
• Класс точности регулятора: 10.
• Степень герметичности рабочего и запорного клапанов: класс «А» по ГОСТ 9544-2015.
• Присоединительные размеры: входной и выходной патрубки — DN 150, соединение фланцевое по ГОСТ 33259-2015.
• Строительная длина: 570 мм.
• Габаритные размеры: 630×620×590 мм.
• Масса: не более 153 кг.
• Максимальная пропускная способность (Q_макс): 32000 м³/ч (седло 98 мм).
