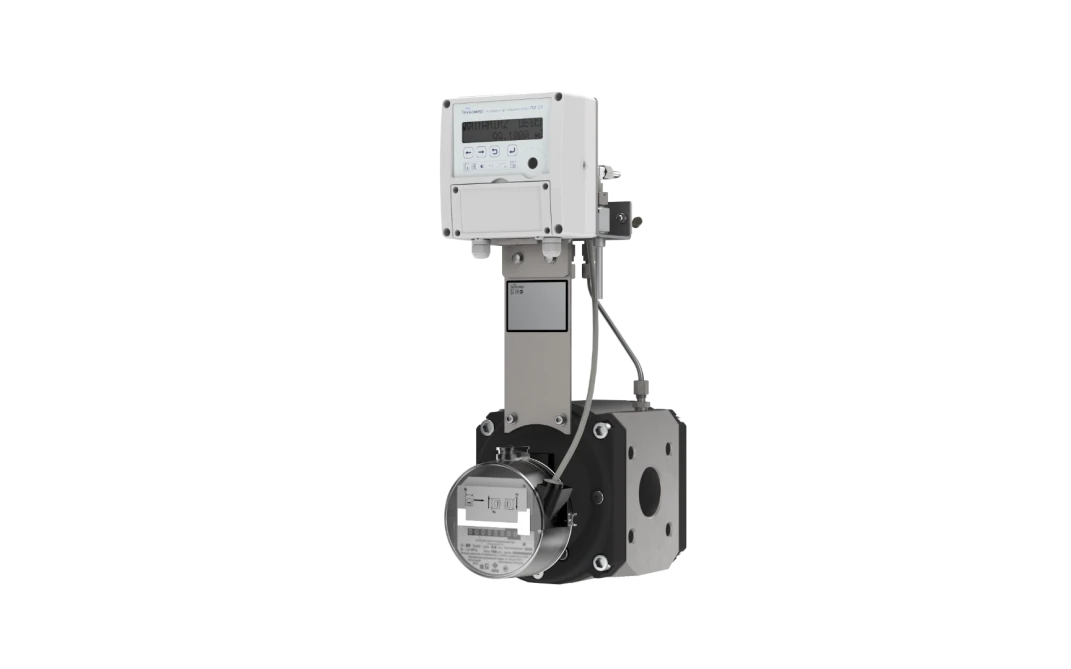

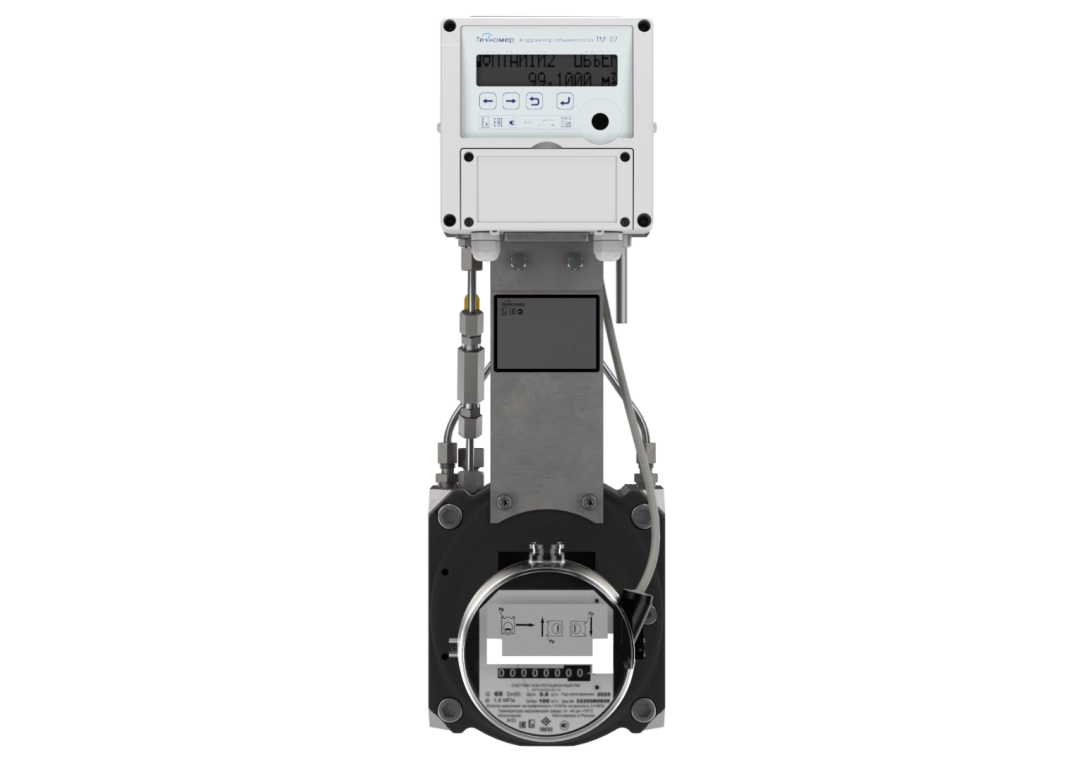

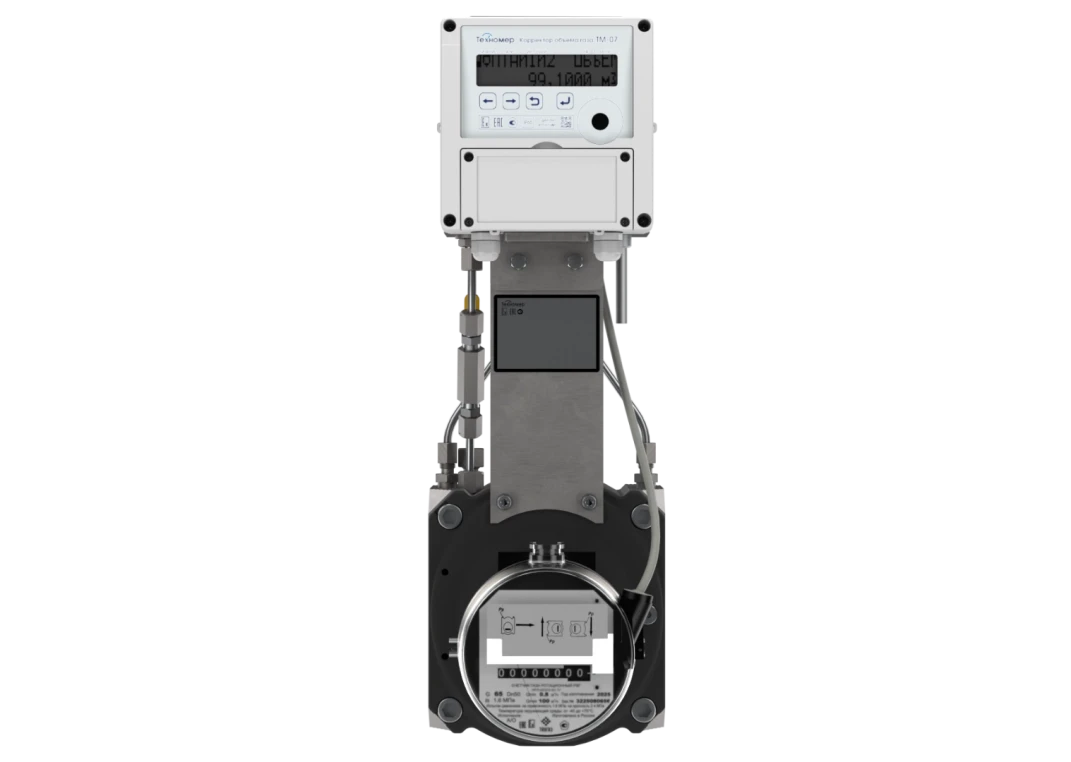

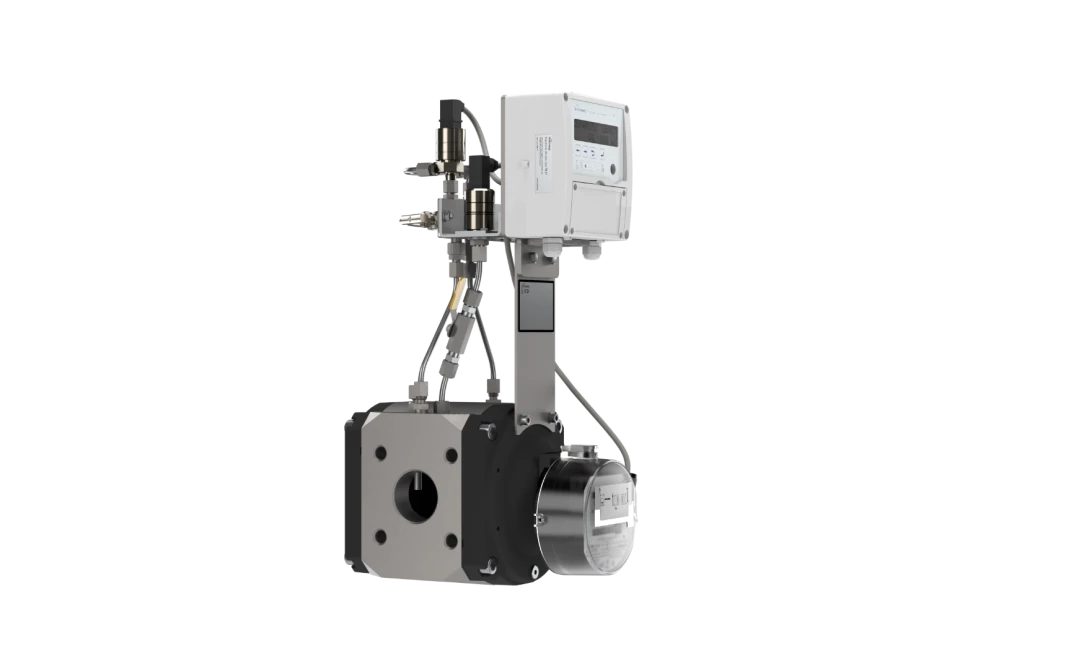

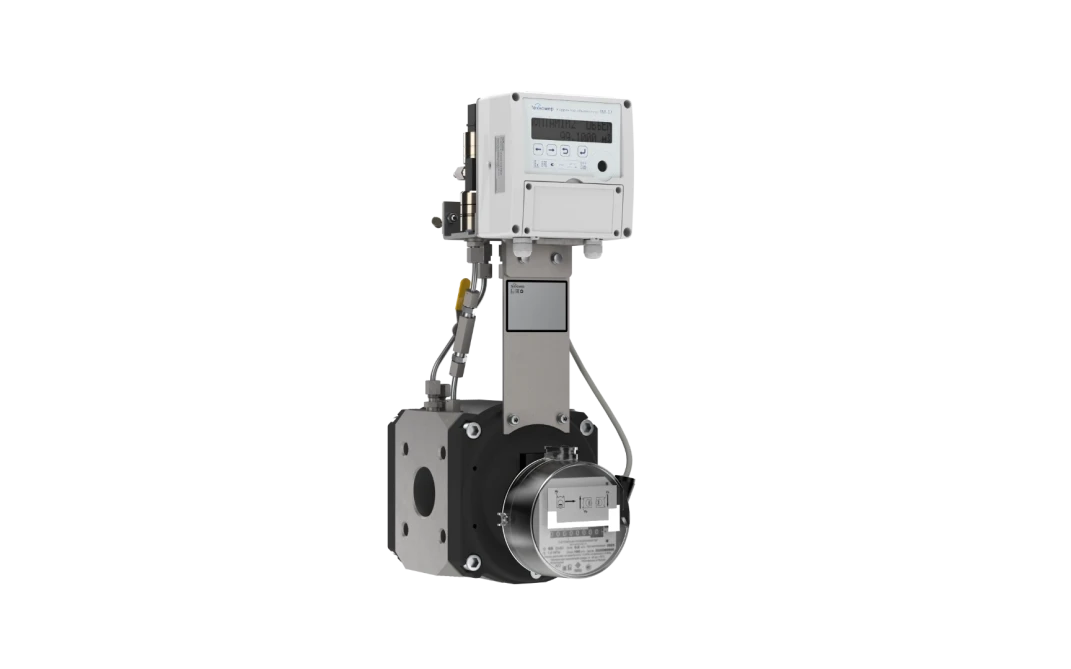

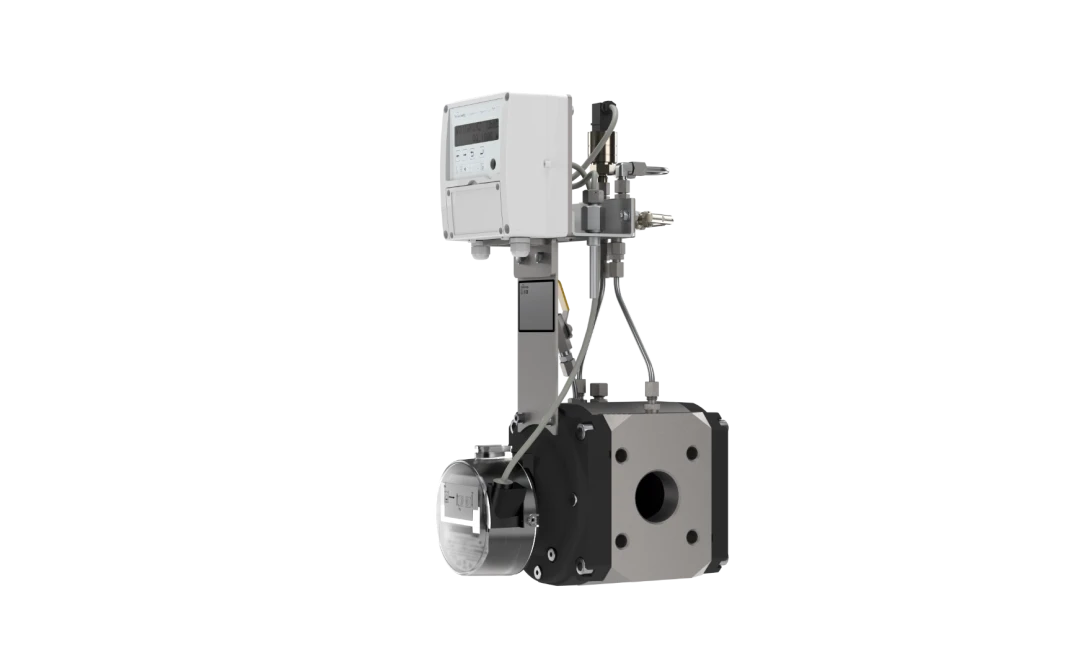

Промышленный комплекс учёта газа ПК-ТМ-Р4
ВНИМАНИЕ! КОМПЛЕКСЫ, ПОСТАВЛЯЕМЫЕ НАШЕЙ КОМПАНИЕЙ, НАСТРОЕНЫ НА РАБОТУ ТОЛЬКО НА ТЕРРИТОРИИ ВОРОНЕЖСКОЙ ОБЛАСТИ
Назначение
Комплекс ПК-ТМ-Р4 предназначен для измерения объёма природного газа, приведённого к стандартным условиям по ГОСТ 2939, за счёт измерения объёма газа при рабочих условиях ротационными счётчиками РВГ (исполнение А) и автоматической электронной коррекции с учётом измеренного значения температуры, давления газа и вычисленного коэффициента сжимаемости газа по ГОСТ 30319.2 и ГОСТ Р 70927-2023.
Комплексы ПК-ТМ применяются для измерения объема природного газа по ГОСТ 5542-2014 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п., за исключением кислорода) в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.
Основные параметры
- Для промышленного сектора потребления газа.
- Расход от 0,4 до 650 м³/ч.
- Максимальное рабочее давление до 1,6 МПа.
- Диапазон температур измеряемой среды: от -40 до +60 °С.
Выполняемые функции
- Вычисление объёмного расхода и объёма газа, приведённых к стандартным условиям с использованием вычисленного коэффициента сжимаемости по ГОСТ 30319.2-2015 или ГОСТ Р 70927-2023;
- Наличие дополнительной информации в корректоре о узле учёта газа и его составе (диапазон расхода газа, дата выпуска комплекса, интервал поверки, тип счётчика газа, диаметр условного прохода и др.);
- Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д.), данных архивов и журналов — суточного потребления и максимальных расходов с указанием времени и даты;
- Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS485 или оптического интерфейса;
- Передача информации в автоматическом режиме поставщику газа по протоколам CSD, FTP, TCP о режимах газоснабжения с помощью модулей телеметрии серии БПЭК-ЦК в составе ПК «ГАЗСЕТЬ»;
- Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
- Архивирование основных измеряемых и вычисляемых параметров;
- Архивы потребления: часовой архив до 12 месяцев (10 тысяч записей), суточные архивы 6 лет (до 2500 записей);
- Архивы специальные: архив изменений, системный архив, архив событий;
- Возможность работы по подстановочному значению расхода газа;
- Контроль температуры технологических параметров окружающей среды (опционально);
- Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания);
- Возможность работы с различными внешними интеллектуальными контроллерами телеметрии серии БПЭК/ЦК;
- Встроенный модуль телеметрии с автономным питанием (опционально);
- Возможность считывания данных по оптическому интерфейсу.
Конструкция
В состав комплекса входит:
- счётчик газа;
- корректор объёма газа;
- преобразователь давления;
- преобразователь температуры газа;
- датчик импульсов НЧ.
Опционально в состав комплекса может входить:
- преобразователь разности (перепада) давления;
- преобразователь температуры технологических параметров;
- интеллектуальный блок телеметрии.
В состав комплекса ПК-ТМ-Р4 может входить внешний цифровой коммуникационный блок телеметрии:
- ПК-ТМ-Р4.БТ1 – с блоком телеметрии БПЭК-02/ЦК;
- ПК-ТМ-Р4.БТ2 – с блоком телеметрии БПЭК-04/ЦК-EX;
- ПК-ТМ-Р4.БТ3 – с блоком телеметрии БПЭК-05/ЦК.
Технические характеристики
- Пределы допускаемой относительной погрешности измерения объема газа при рабочих условиях, %:
- Модификация «2О»: от Qmin до Qt: ±1,7; от Qt до Qmax: ±1,0.
- Модификация «3О»: от Qmin до Qt: ±1,5; от Qt до Qmax: ±1,0.
- Модификация «У»: от Qmin до Qmax: ±0,9.
- Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям (с учетом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости), %:
- Модификация «2О»: от Qmin до Qt: ±1,8; от Qt до Qmax: ±1,1.
- Модификация «3О»: от Qmin до Qt: ±1,6; от Qt до Qmax: ±1,1.
- Модификация «У»: от Qmin до Qmax: ±1,0.
- Диапазон измерения температуры рабочей среды: от -23,15 °С до +60 °С по ГОСТ 30319.2-2015; от -40 °С до -23,15 °С по ГОСТ Р 70927-2023. Вычисление коэффициента сжимаемости газа корректором ТМ-07 для диапазона от -40 °С до +60 °С производится совместно по ГОСТ 30319.2-2015 и ГОСТ Р 70927-2023.
- Электропитание: от комплекта литиевых батарей, обеспечивающих автономный режим работы корректора в течение 5 лет до плановой замены.
- Взрывозащита: 1Ex h ib IIB T4 Gb X (соответствует требованиям гл.7.3 ПУЭ, ГОСТ 31610.0-2019 и ГОСТ 31610.11-2014).
- Степень защиты оболочки: IP65.
- Средний срок службы: 12 лет.
- Межповерочный интервал: 5 лет.
Телеметрия
Блок телеметрии подключается к корректору ТМ-07 по цифровым коммуникационным интерфейсам с последующей передачей полученной информации по GSM/GPRS сети на удаленный модем или на удаленный сервер сбора данных.
В качестве блока телеметрии с комплексами ПК-ТМ могут применяться БПЭК-02/ЦК, БПЭК-04/ЦК-Ех, БПЭК-05/ЦК.
