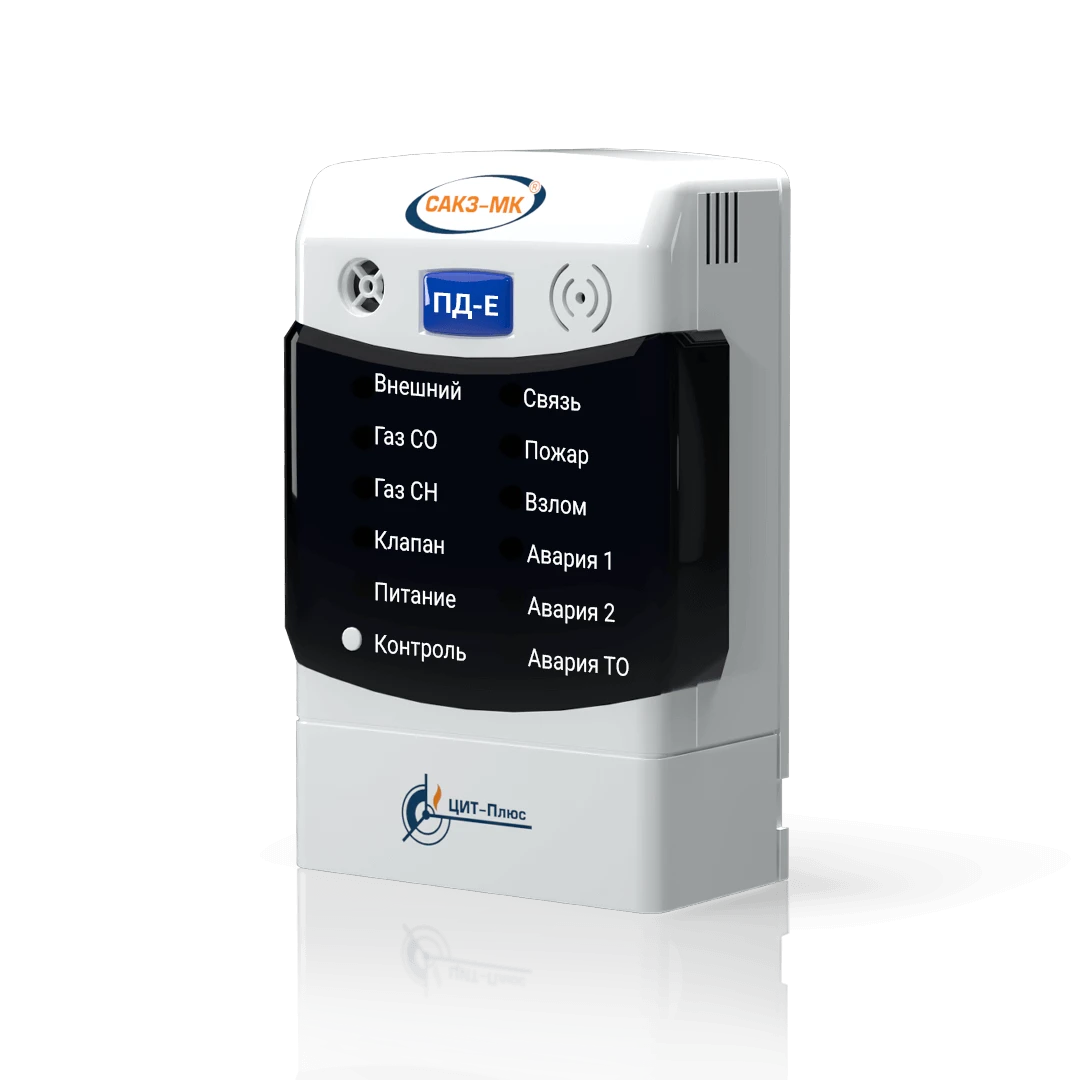

ПД-Е / ПД-ЕВ (пульт диспетчерский для систем САКЗ-МК-Е, ~220В / 24В)

Внимание! Исполнение ПД-ЕВ (24 В) — это аналог ПД-Е с питанием 24 В.

Назначение

Пульт предназначен для работы в составе систем автоматического контроля загазованности типа САКЗ-МК-Е и служит для удаленного контроля за состоянием систем. Пульт устанавливается в местах наиболее частого присутствия персонала и позволяет дистанционно контролировать состояние систем. Передача сигналов на ПД-Е осуществляется по проводному адресному протоколу RS-485.

Исполнения

• ПД-Е — 1 порт RS-485, питание ~220 В;
• ПД-Е-Л — 2 порта RS-485, питание ~220 В;
• ПД-ЕВ — 1 порт RS-485, питание =24 В;
• ПД-ЕВ-Л — 2 порта RS-485, питание =24 В.

Основные технические характеристики

• Тип систем: САКЗ-МК-1Е / САКЗ-МК-2Е / САКЗ-МК-3Е / САКЗ-МК-4Е;
• Количество индицируемых сигналов: 10;
• Уровень звукового давления: не менее 70 дБ (на расстоянии 1 м при уровне постороннего шума не более 50 дБ);
• Напряжение питания:
  • ПД-Е / ПД-Е-Л: 230±23 В, ~50 Гц;
  • ПД-ЕВ / ПД-ЕВ-Л: =24 В;
• Потребляемая мощность: не более 1 В·А;
• Интерфейс связи: RS-485;
• Габаритные размеры: не более 130×85×35 мм;
• Масса: не более 0,3 кг;
• Радиоканальное исполнение: нет.
