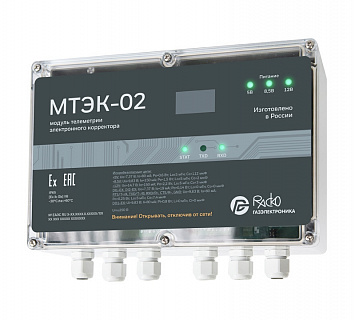

МТЭК-02 (доп. интерфейс RS-232/RS-485)

Назначение

Модуль телеметрии МТЭК-02 с двумя интерфейсами RS-232/RS-485 предназначен для организации канала связи с электронными корректорами объема газа серии ЕК2ХХ (в том числе ЕК270) по проводным интерфейсам. В состав модуля входит барьер искрозащиты, что позволяет подключать корректоры, установленные во взрывоопасной зоне. Модуль также обеспечивает стабилизированное питание корректоров.

Базовое исполнение

• два интерфейса RS-232/RS-485 (первый – для связи с корректором, второй – для подключения коммуникационного оборудования);
• встроенный источник питания стабилизированным напряжением;
• барьер искрозащиты по цепям питания и интерфейса.

Основные характеристики

• Поддерживаемые корректоры: ЕК270 (и другие ЕК2ХХ).
• Интерфейс подключения корректора: RS-232/RS-422/RS-485.
• Интерфейс подключения к коммуникационному оборудованию: RS-232/RS-485 (два порта).
• Встроенный модуль памяти: есть.
• Напряжение питания: 85…264 В.
• Максимальная потребляемая мощность: 10 Вт.
• Габаритные размеры: 240×185×60 мм.
• Степень защиты: IP65.
• Рабочий диапазон температур окружающей среды: от −30 до +60 °C.
• Взрывозащита: [Ex ib Gb] IIB.

Функциональные возможности

• Обеспечение связи с корректорами по проводным каналам.
• Питание корректоров стабилизированным напряжением.
• Искробезопасное подключение к оборудованию во взрывоопасных зонах.
• Сбор и передача данных с использованием ПО «СОДЭК».
