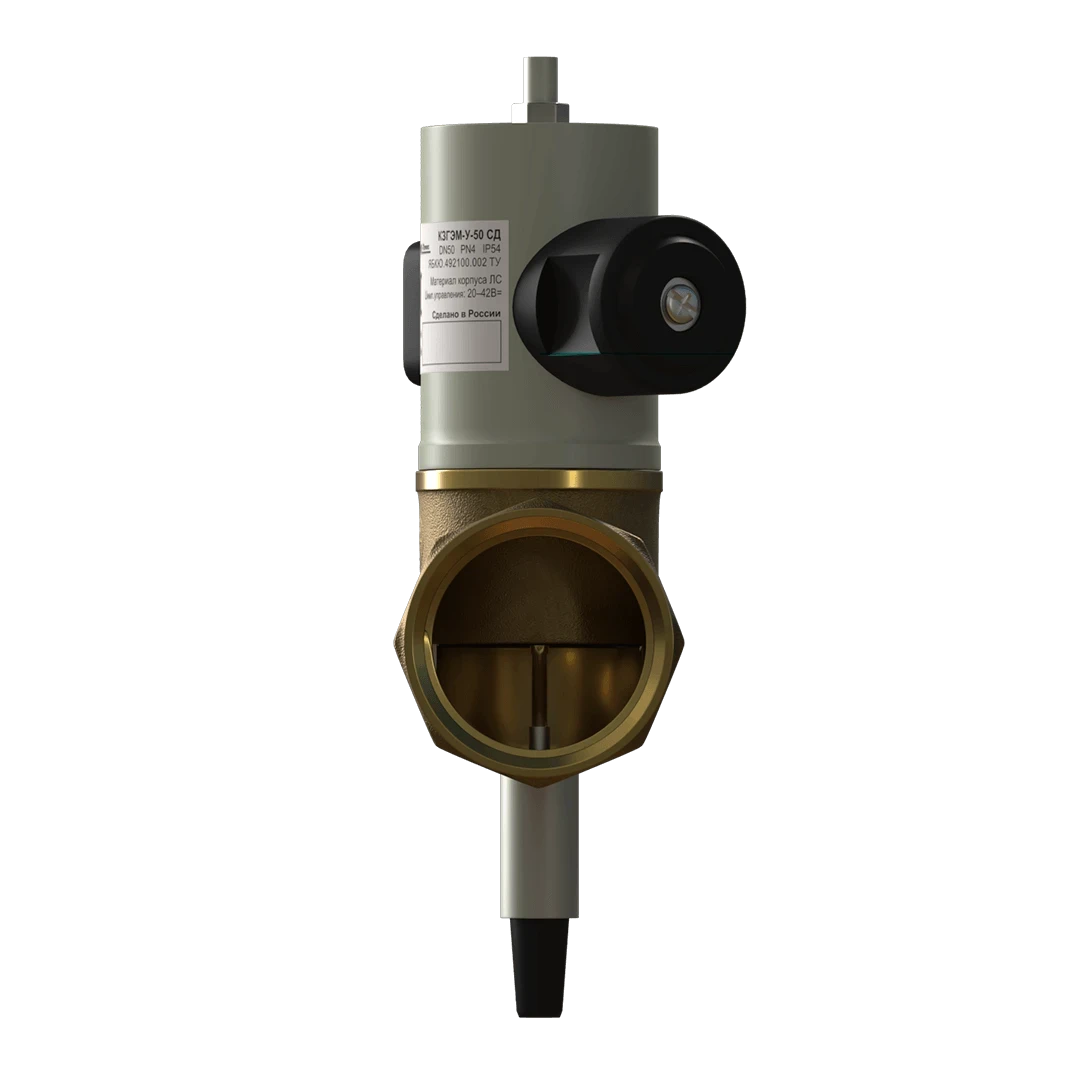

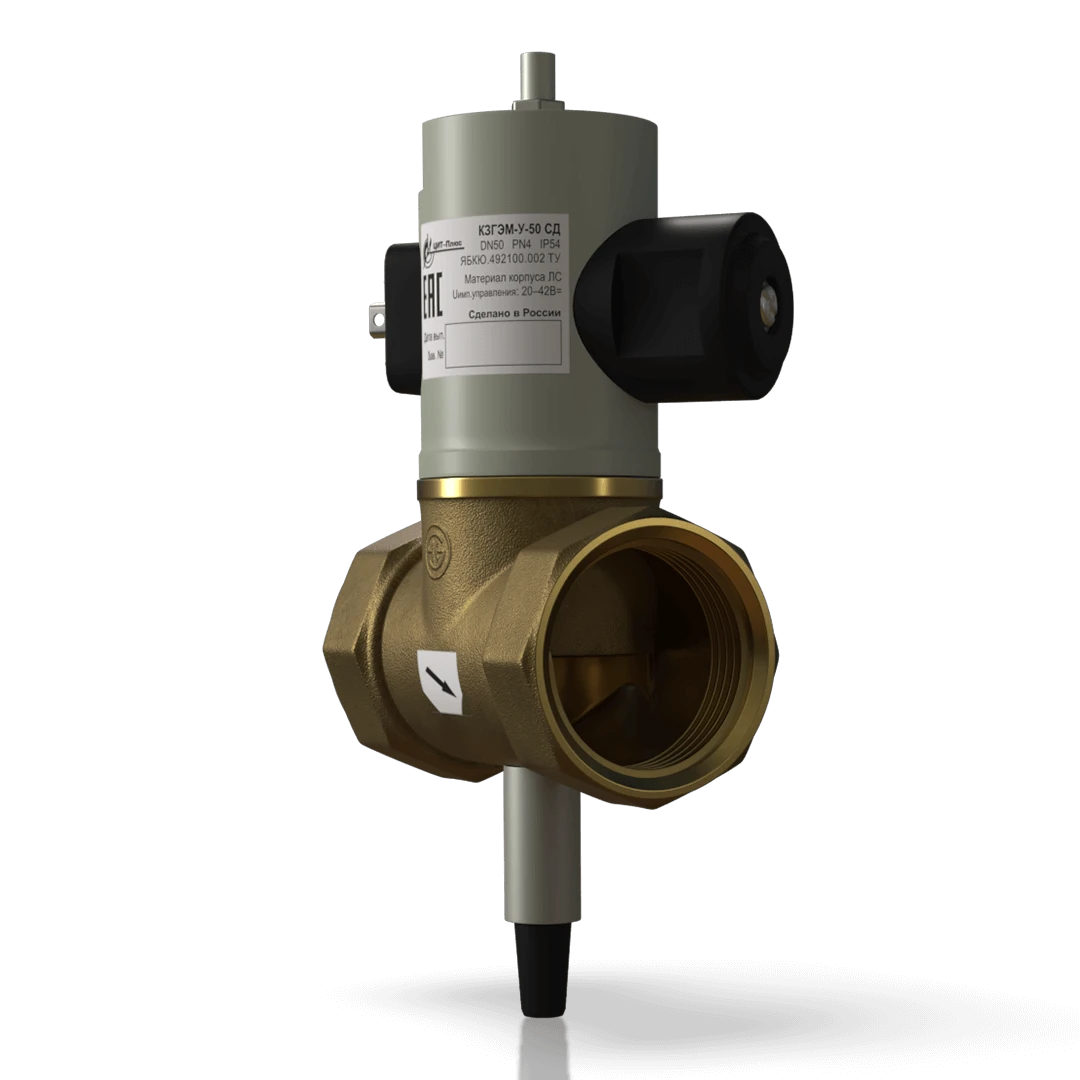

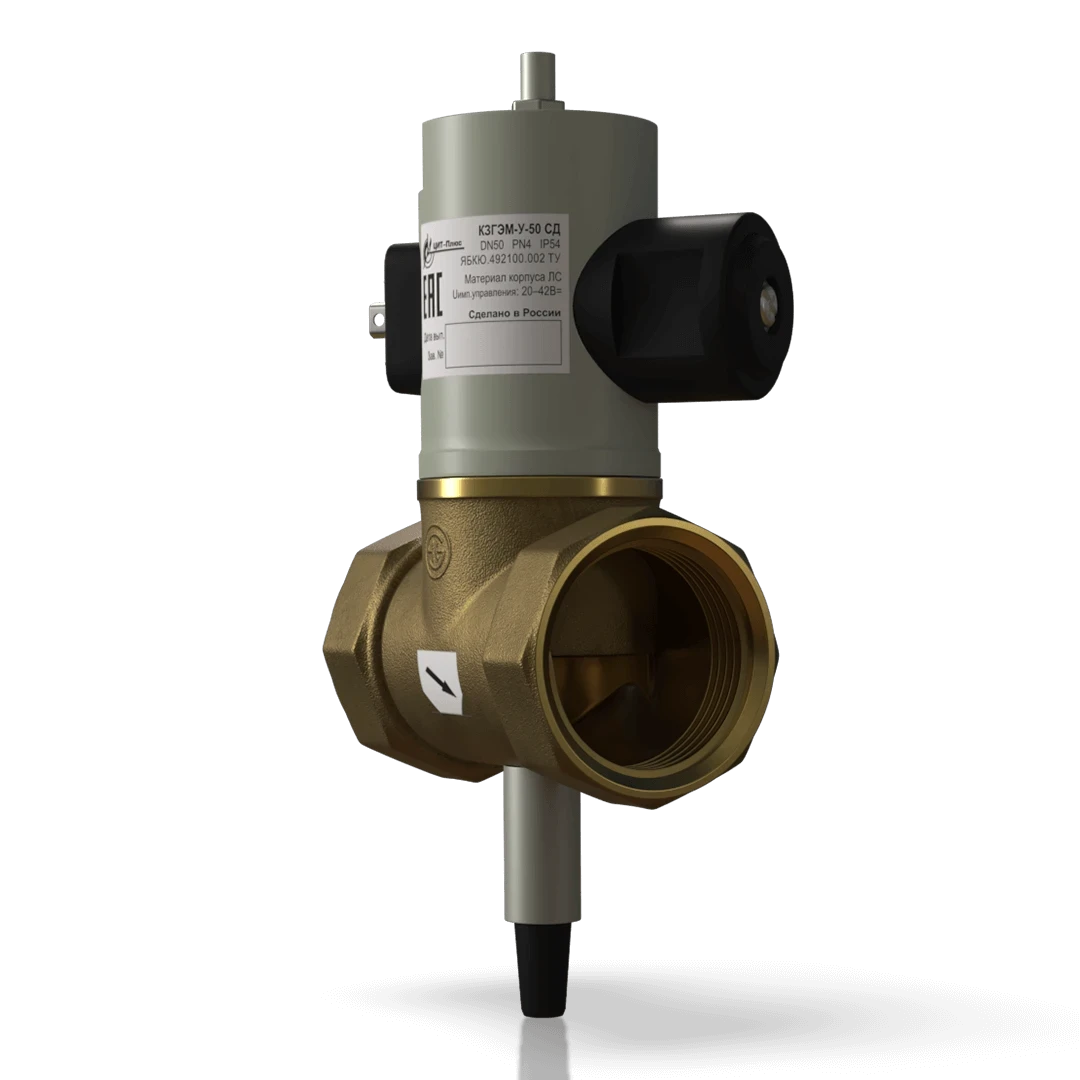

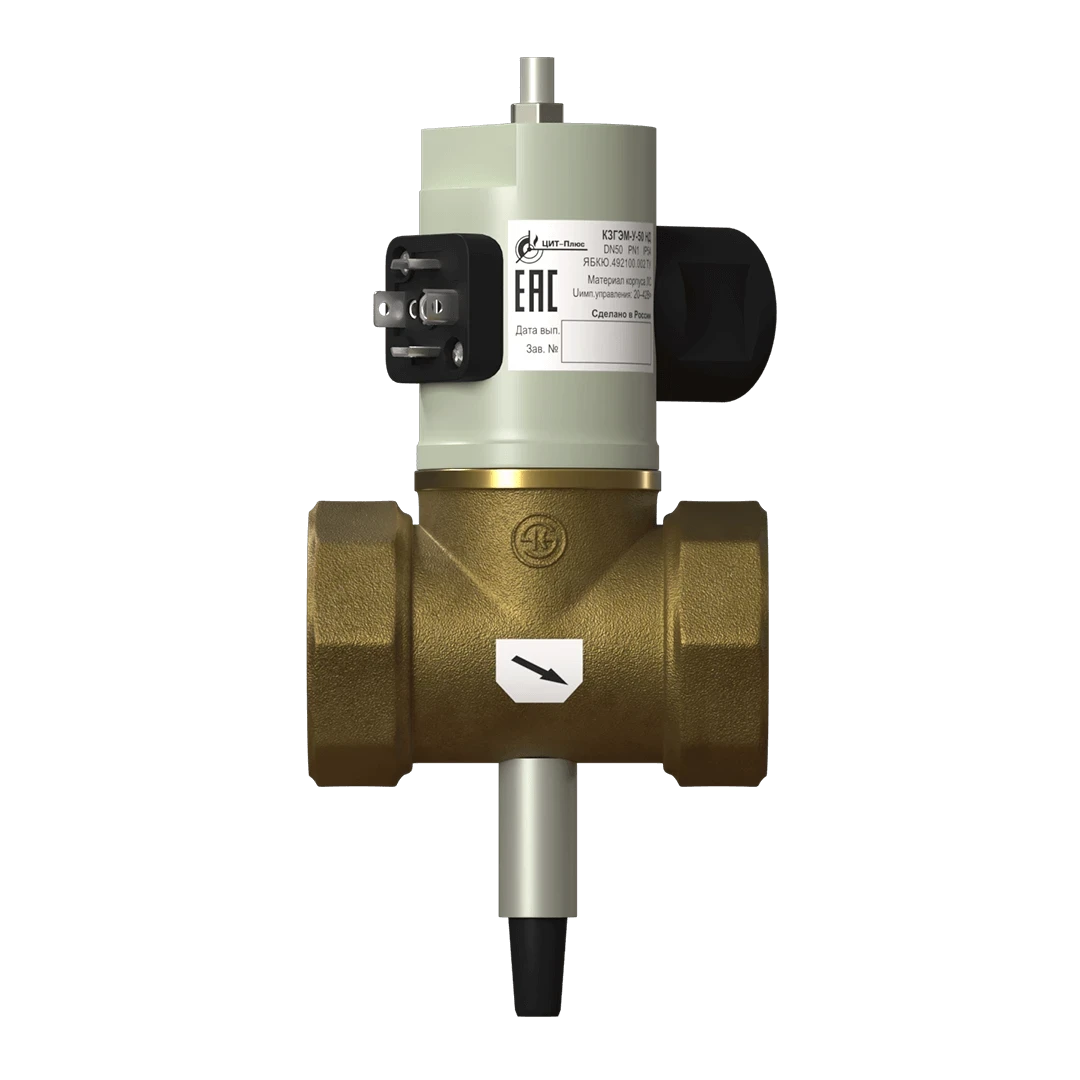

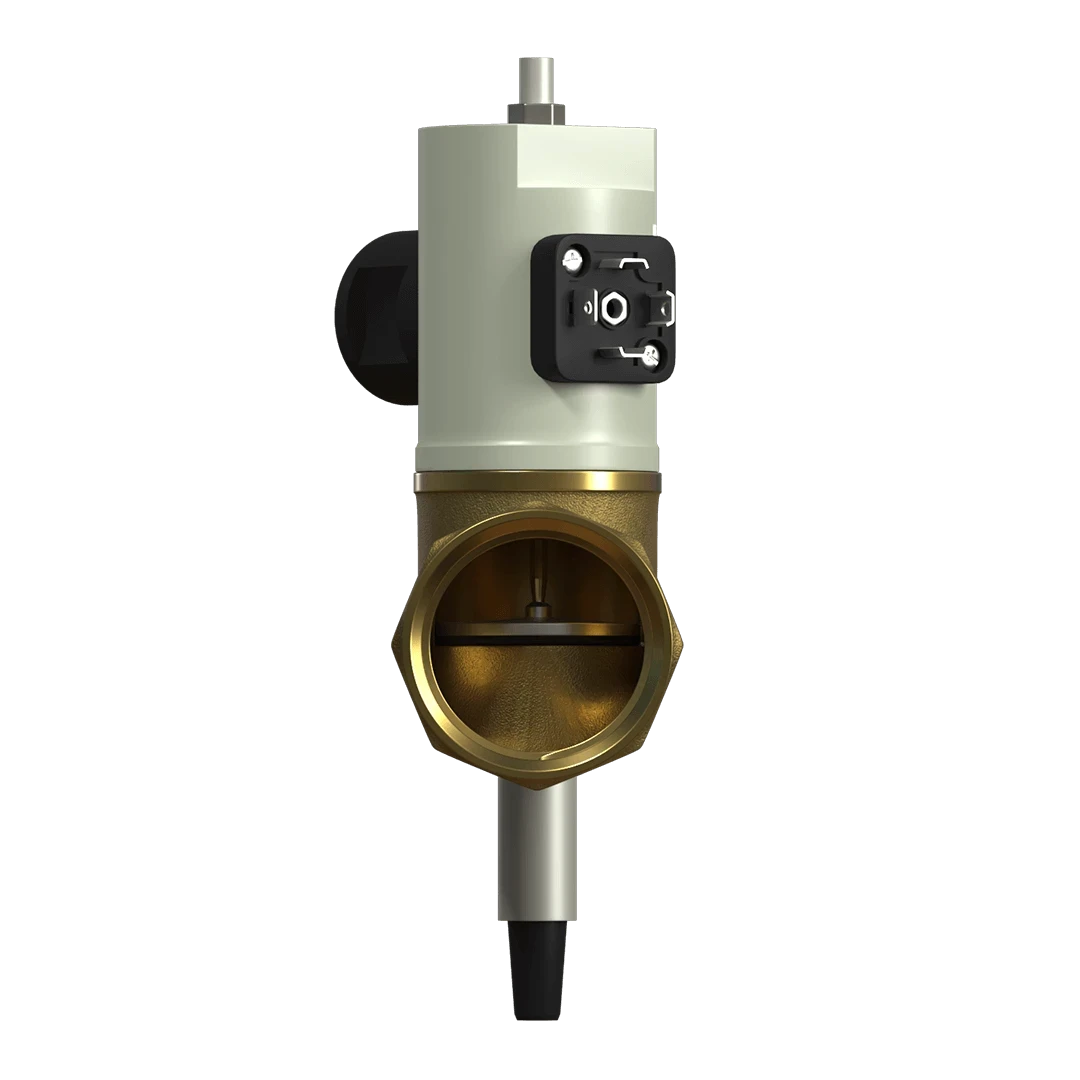

КЗГЭМ-У-50 (латунь, СД)

Назначение

Клапан газовый КЗГЭМ-У-50 (латунь, СД) предназначен для использования в качестве запорного устройства трубопроводных магистралей с рабочей средой в виде природного газа или воздуха с давлением до 0,4 МПа (до 4,0 кгс/см²).

Клапан устанавливается на горизонтальном участке трубы. Взвод клапана осуществляется вручную. В составе устройства имеется датчик состояния (типа «открыт/закрыт»).

Условия эксплуатации

• Температура окружающей среды – от +1 до +40 °С;
• Относительная влажность воздуха – не более 80 % (при температуре +25 °С);
• Атмосферное давление – от 86,6 до 106,7 кПа.

Основные технические характеристики

• Тип клапана: КЗГЭМ-У-50;
• Материал клапана: латунь;
• Номинальное давление: до 0,4 МПа (4,0 кгс/см²);
• Диаметр трубы (DN): 50;
• Тип присоединения: муфта-муфта;
• Амплитуда импульса управляющего сигнала для закрытия клапана: от 20 до 42 В;
• Время срабатывания: не более 1 с;
• Класс герметичности затвора: А;
• Степень защиты: IP54 по ГОСТ 14254-2015;
• Класс защиты от поражения электрическим током: III по ГОСТ 12.2.007.0-75;
• Датчик положения клапана: есть;
• Назначенный срок службы: 12 лет;
• Установленный ресурс: 5000 циклов;
• Средняя наработка на отказ: не менее 15000 ч;
• Габаритные размеры: не более (94±1) × 115 × (220±5) мм;
• Масса: не более 2 кг.
