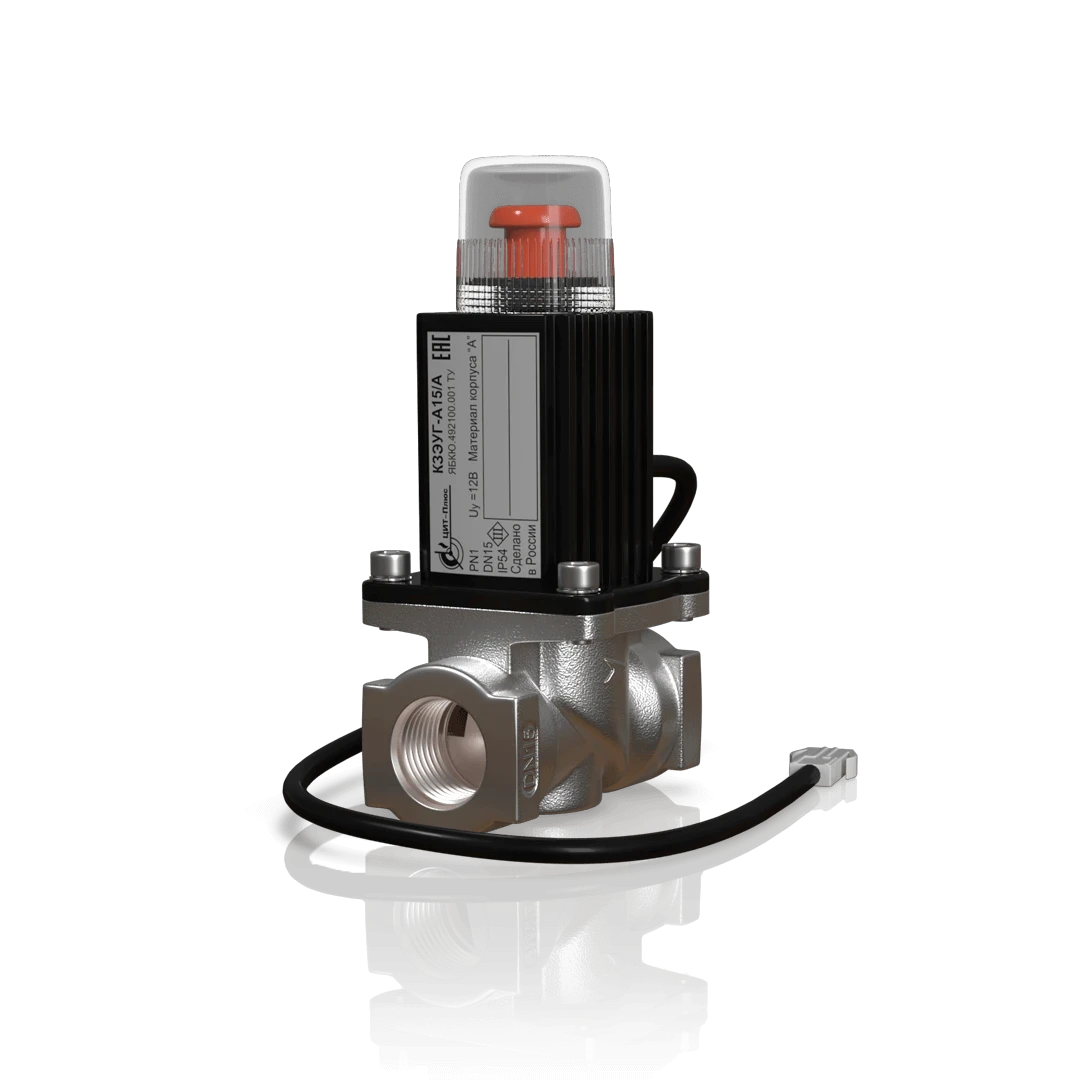

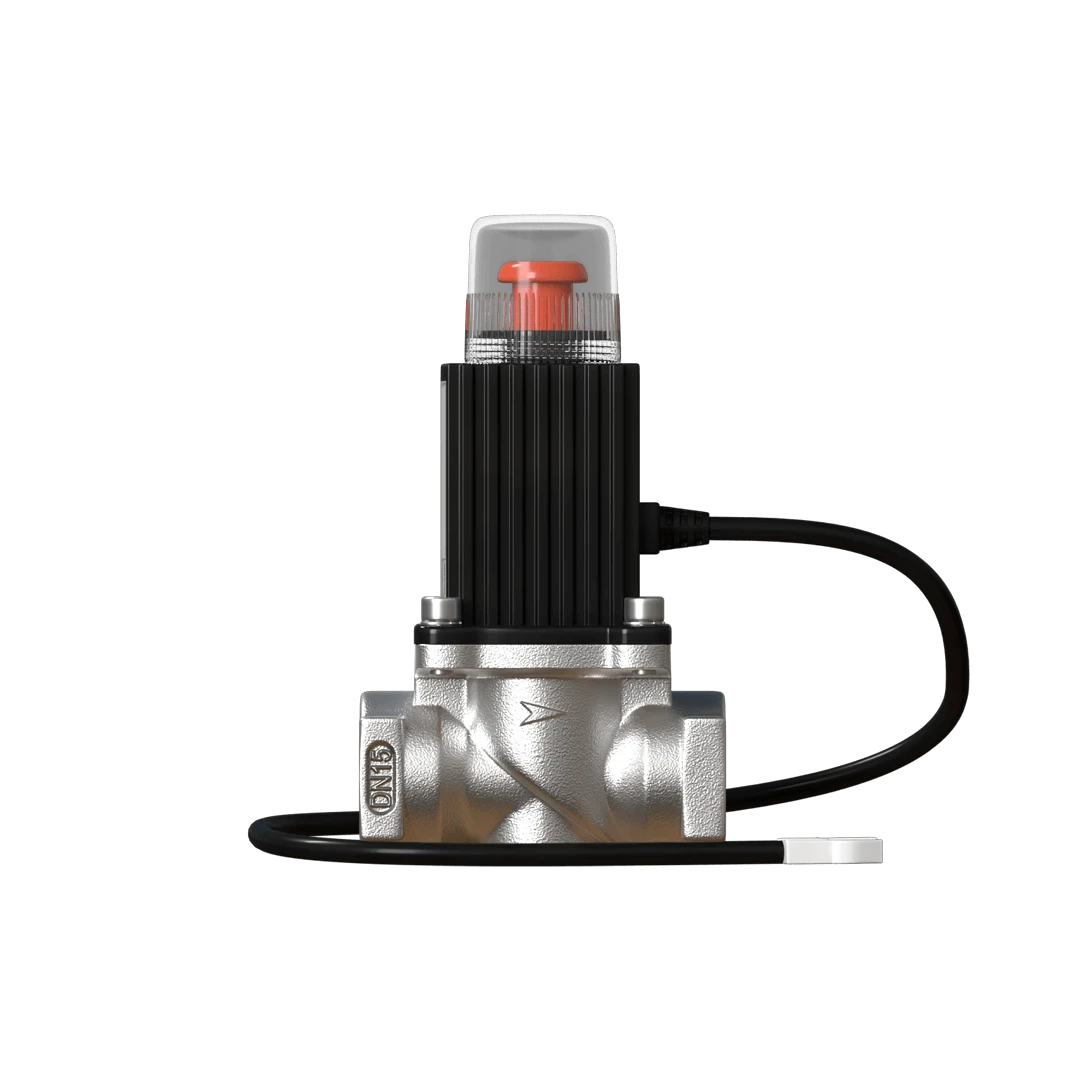

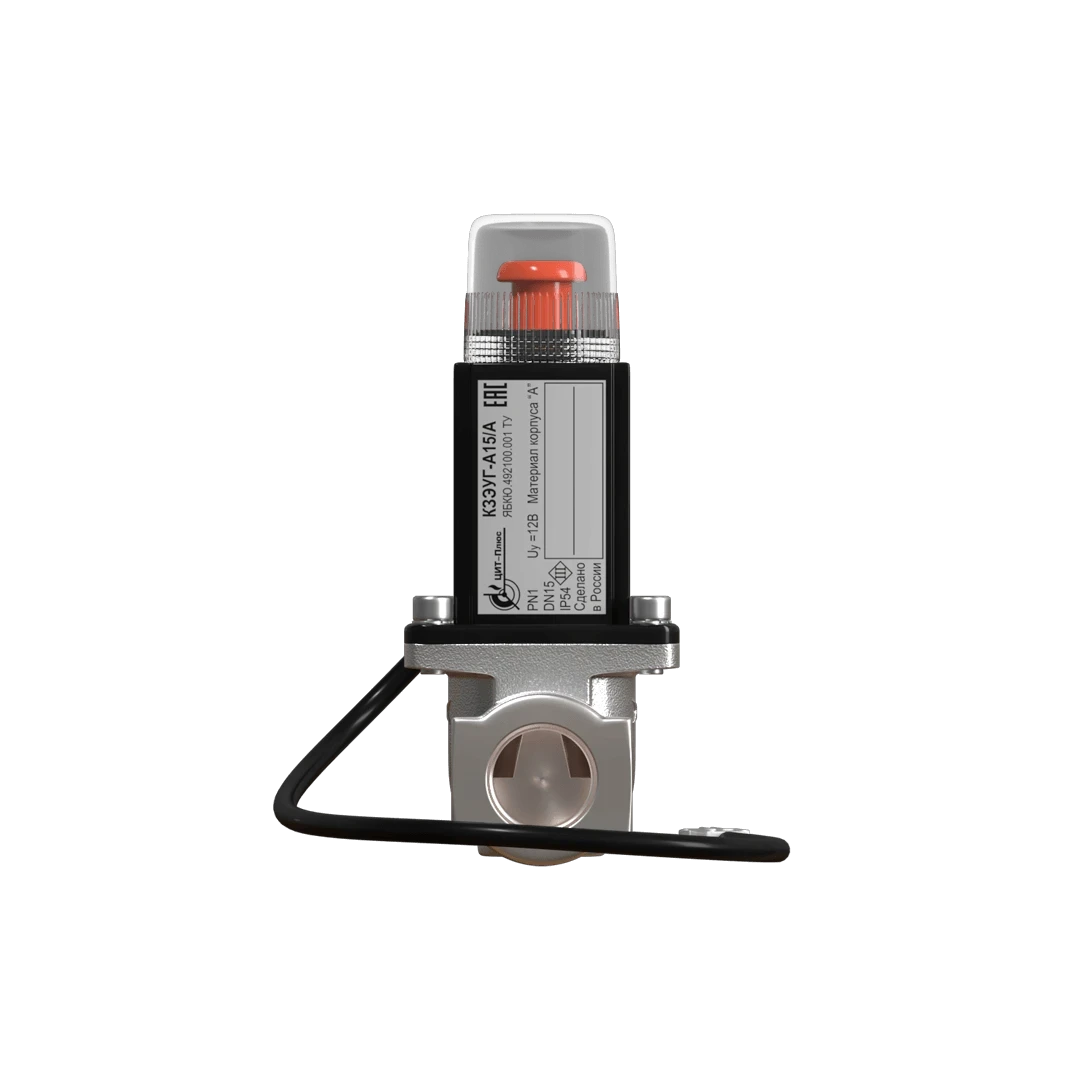

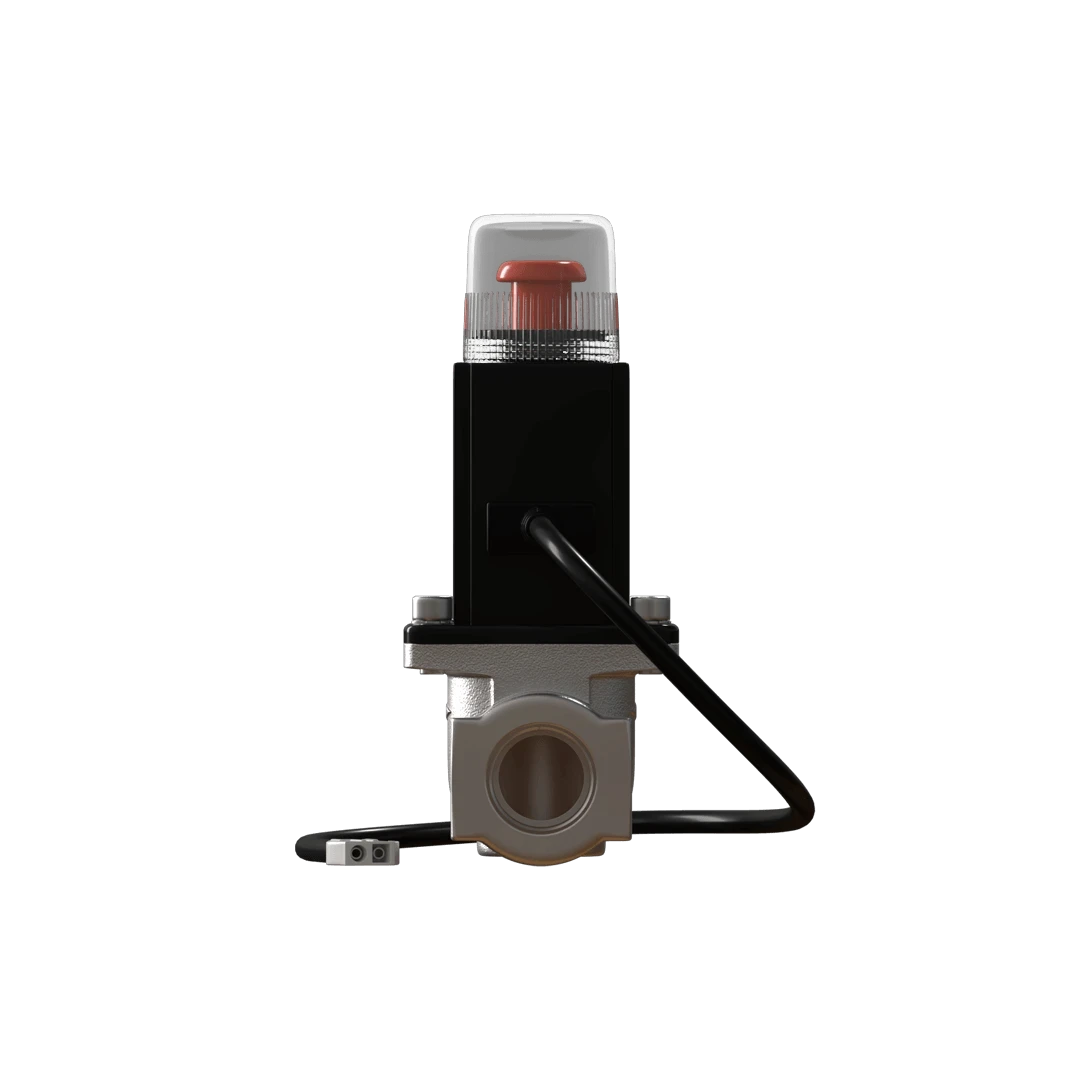

КЗЭУГ-А-15 клапан запорный (НД)

Назначение

Клапан запорный с электромагнитным управлением газовый КЗЭУГ-А-15 предназначен для использования в качестве запорного элемента трубопроводных магистралей с рабочей средой в виде природного газа, паровой фазы сжиженного углеводородного газа или воздуха.

Данное исполнение предназначено для систем низкого давления (НД) с номинальным давлением 0,1 МПа.

Основные технические характеристики

• Тип клапана: КЗЭУГ-А-15;
• Номинальное давление (PN): 0,1 МПа (1,0 кгс/см²);
• Диаметр трубы (DN): 15;
• Присоединение: G ½";
• Способ присоединения к трубопроводу: муфтовый по ГОСТ 6527-68;
• Тип присоединения: муфта-муфта;
• Время срабатывания клапана: не более 1 с;
• Герметичность затвора клапана: класс «А» по ГОСТ 9544-2015;
• Параметры сигнала управления клапаном: амплитуда импульса: (9,0±0,5) В; длительность импульса: не менее 0,1 с;
• Сопротивление обмотки электромагнита: (6,5±0,5) Ом;
• Материал клапана: алюминий;
• Климатическое исполнение: УХЛ 3.1 по ГОСТ 15150-69;
• Степень защиты клапана: IP54 по ГОСТ 14254-2015;
• Класс защиты от поражения электрическим током: III по ГОСТ 12.2.007.0-75;
• Средний срок службы клапана в рабочих условиях: не менее 10 лет;
• Средняя наработка на отказ: не менее 15 000 ч;
• Установленный ресурс: 5 000 циклов;
• Среднее время восстановления работоспособного состояния клапана: не более 5 ч;
• Датчик положения клапана: нет;
• Габаритные размеры: не более 63×47×107 мм;
• Масса: не более 0,35 кг.
