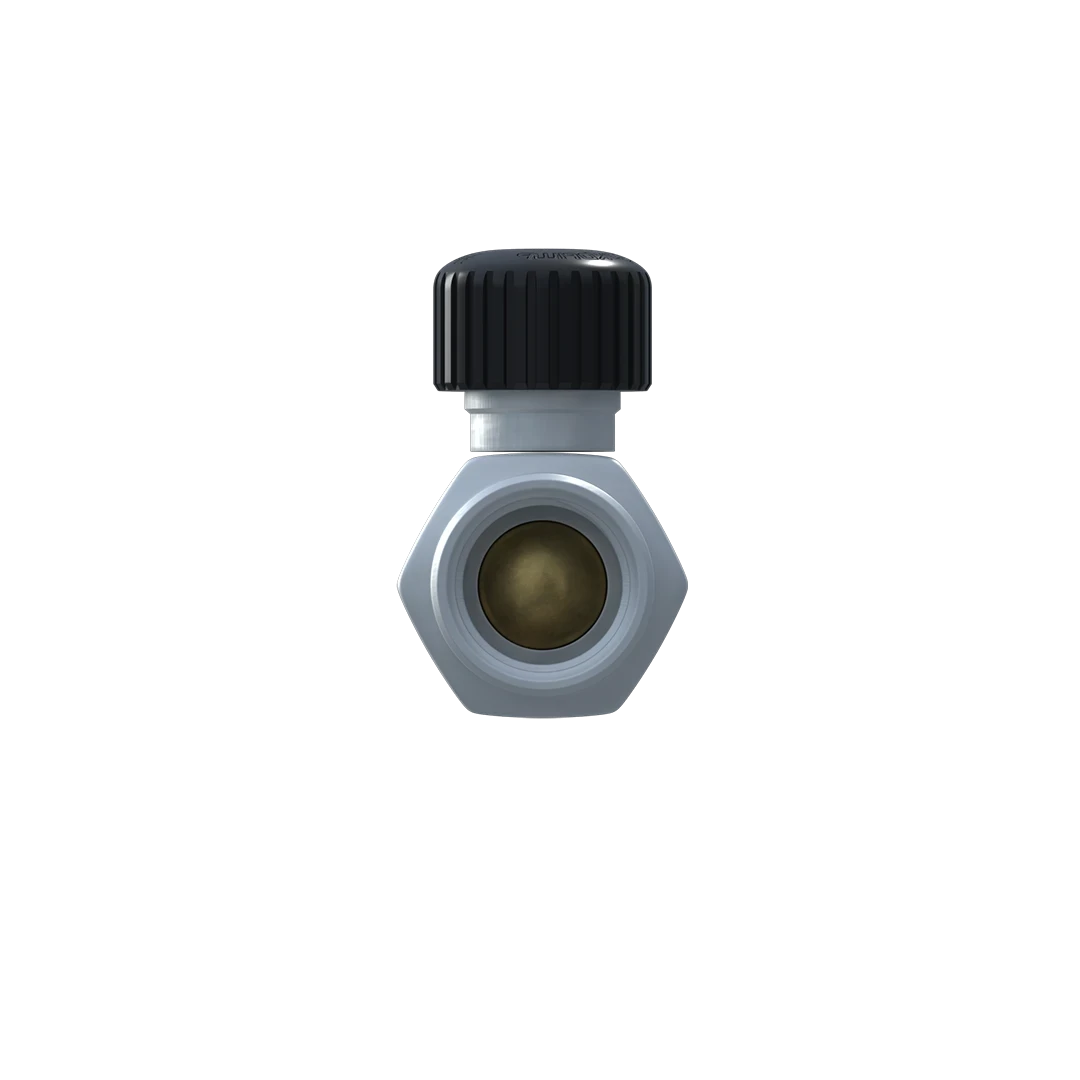

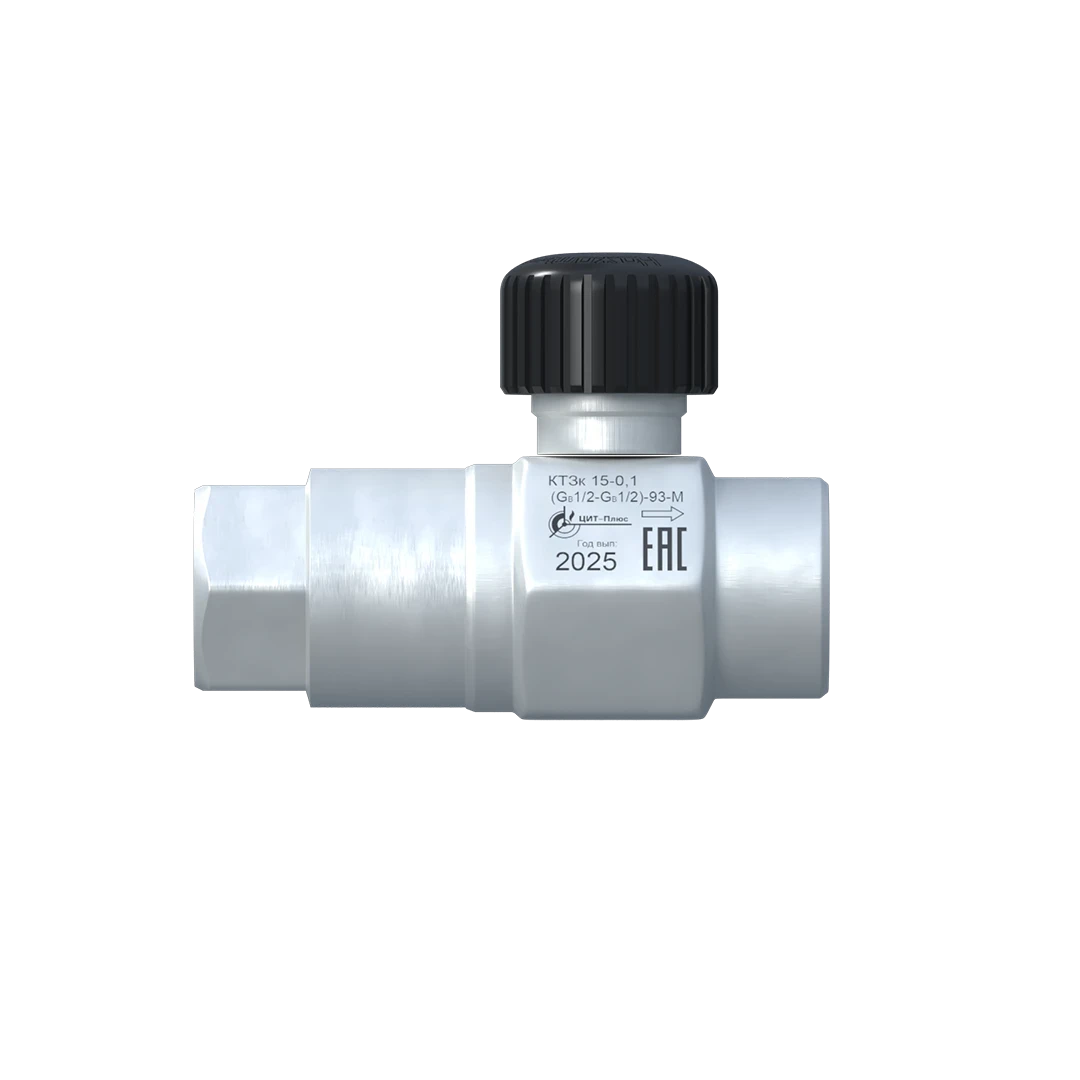

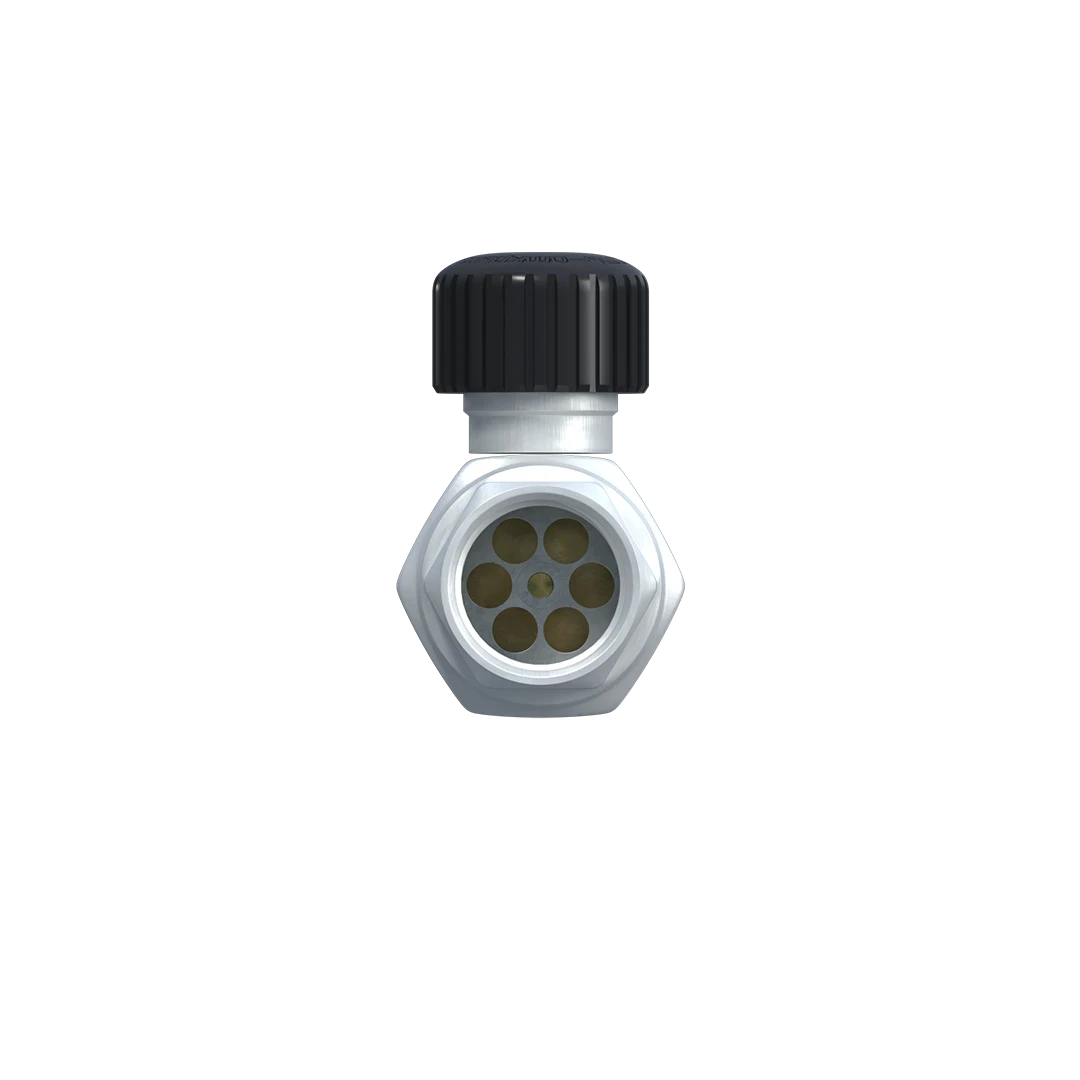

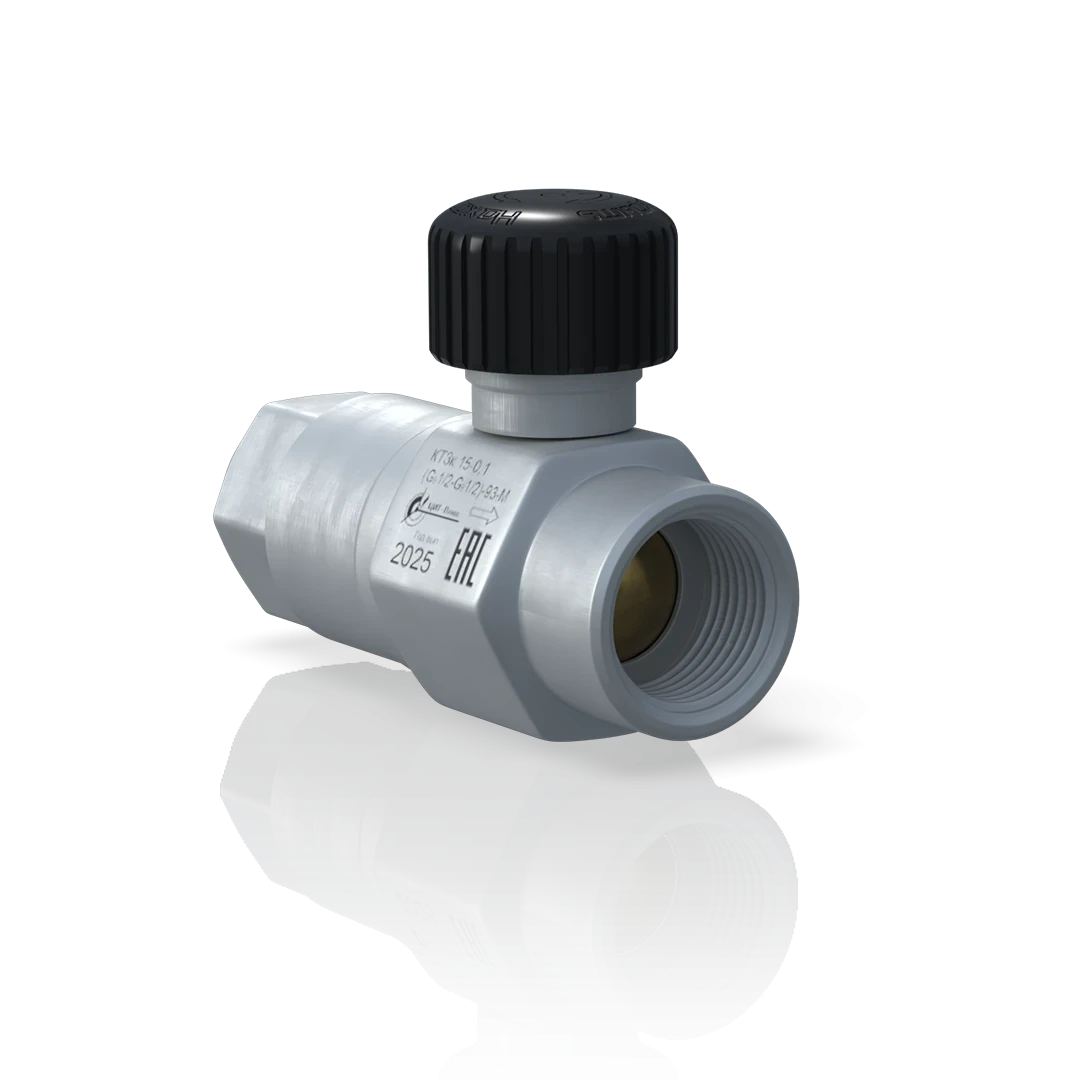

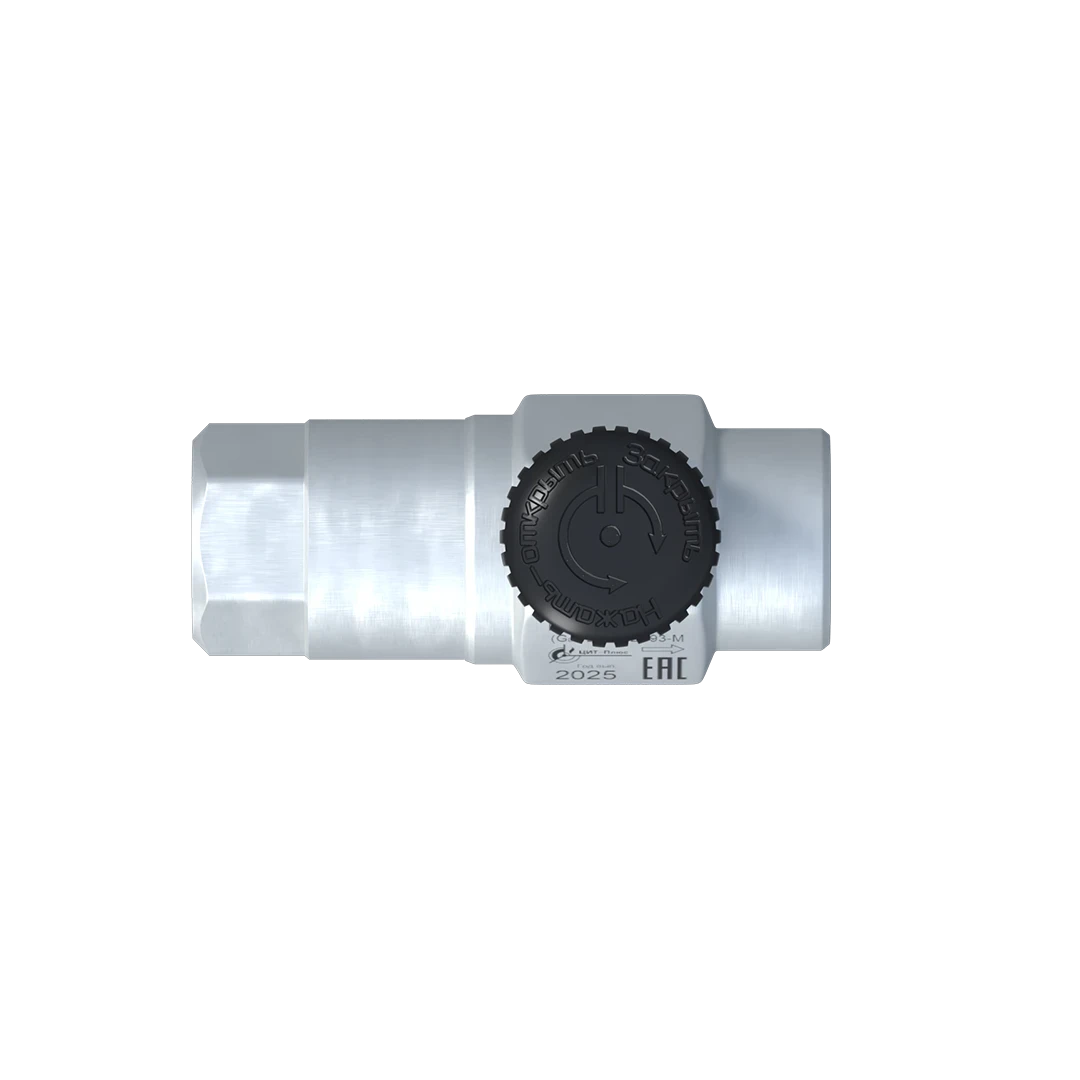

КТЗк-15 (сталь/пластик)

Назначение

Клапан газовый термозапорный с краном КТЗк-15 (сталь/пластик) предназначен для использования в жилых и коммунально-бытовых помещениях в качестве запорного элемента трубопроводов и служит для автоматического перекрывания газа при нагреве корпуса выше температуры срабатывания теплового замка.

Особенности

• Допускается установка клапана как на горизонтальном, так и на вертикальном участке трубопровода;
• Материал корпуса – сталь, ручка – пластик.

Условия эксплуатации

• Температура окружающей среды: от –20 до +70 °С;
• Относительная влажность воздуха: не более 80 % при температуре +25 °С;
• Атмосферное давление: от 86 до 106,7 кПа.

Основные технические характеристики

• Тип клапана: КТЗк-15;
• Материал клапана: сталь;
• Материал ручки: пластик;
• Тип присоединения: муфта-муфта;
• Присоединение: G ½";
• Диаметр трубы (DN): 15;
• Номинальное давление (PN): 0,01 МПа;
• Рабочее давление: 0,005 МПа;
• Пробное давление: 0,105 МПа;
• Время срабатывания теплового замка: не более 7 мин;
• Номинальный расход: 2,0 м³/ч;
• Расход закрытия: 2,3 м³/ч;
• Допустимая протечка теплового замка при номинальном давлении (приведенная к 20 °С): не более 0,5 л/мин;
• Потеря давления: 190 Па;
• Класс герметичности (по ГОСТ 9544-2015) запорного устройства/клапана по расходу: «А»;
• Габаритные размеры: не более 73×34×53 мм;
• Масса: не более 0,5 кг;
• Датчик положения клапана: нет.
