КШ-16/50

Назначение

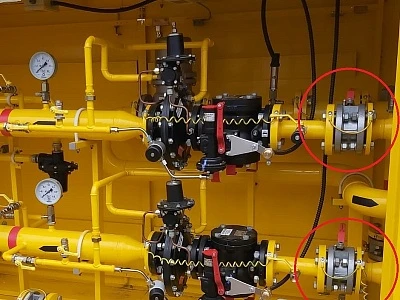

Краны шаровые КШ-16/50 предназначены для установки в качестве запорных устройств на трубопроводах природного и сжиженного газа.

Кран изготовлен ООО «ЭЗОТ «Сигнал», соответствует техническим условиям ТУ 3712-017-43734480-96, требованиям Технического регламента таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ГОСТ 12.2.063-2015, «Правилам безопасности сетей газораспределения и газопотребления».

Основные параметры и преимущества

Условия эксплуатации кранов должны соответствовать климатическому исполнению У1 по ГОСТ 15150-69 для работы при температуре от −40 до +60 °С.

• качество сборки;
• плавность хода;
• удобство монтажа;
• самый компактный кран DN50 (строительная длина 86 мм);
• герметичность класса «А»;
• повышенная антикоррозионная защита (корпусные детали с гальваническим и лакокрасочным покрытием);
• стальная ручка с защитным покрытием.

Краны шаровые «Сигнал» сертифицированы в системе добровольной сертификации «ГАЗСЕРТ» и входят в Единый Реестр МТР ПАО «Газпром».

Основные характеристики

• Тип изделия: КШ-16/50.
• Рабочая среда: природный газ по ГОСТ 5542-2014, сжиженный газ по ГОСТ 20448-90.
• Диапазон рабочих температур: от −40 до +60 °С.
• Номинальное давление: 1,6 МПа (16 кгс/см²).
• Номинальный диаметр прохода: DN 50.
• Соединение: фланцевое по ГОСТ 33259-2015.
• Класс герметичности: «А» по ГОСТ 9544-2015.
• Строительная длина: 86 мм.
• Масса: не более 3,0 кг.
• Уровень шума: не более 80 дБ.
• Коэффициент сопротивления (ξ): 0,036.
• Средний срок службы: 30 лет.
• Назначенный срок службы: 30 лет.
• Материал корпуса: АК-1204 по ГОСТ 1583-89.
• Материал затвора: Д1Т по ГОСТ 21488-76.
