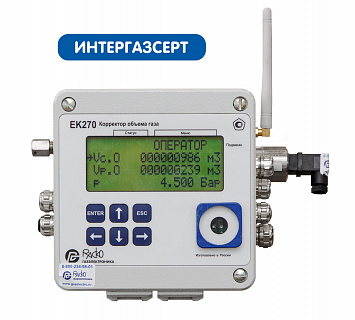

Корректор ЕК270
Назначение
Корректор объема газа ЕК270 предназначен для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям (давление газа: 760 мм рт.ст., температура газа: +20 °С) путем вычисления коэффициента сжимаемости газа и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа.
Принцип работы и особенности
Корректор ЕК270 с версией ПО 1.ХХ рассчитывает коэффициент сжимаемости по ГОСТ 30319.2–2015 или использует условно-постоянную величину. В версии ПО 2.ХХ расчет ведется по ГОСТ 30319.2–2015, ГОСТ 30319.3–2015 и ГОСТ Р 70927–2023 (при температуре газа ниже −23,15 °С) или используется условно-постоянная величина. Диапазон измерений температуры для версии 2.ХХ определяется при заказе.

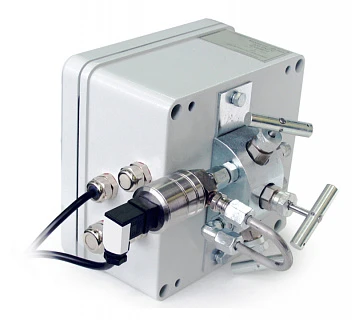

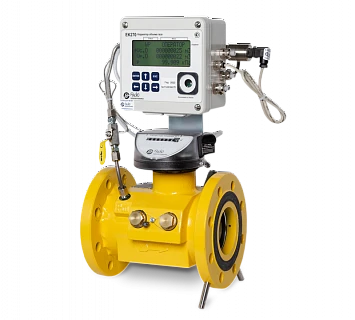

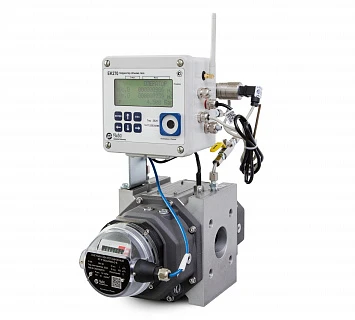

Корректор может поставляться отдельно или в составе измерительного комплекса СГ-ЭК. Дополнительно комплектуется преобразователем перепада давления для измерения перепада на счетчике и преобразователем температуры окружающей среды. Для более точного определения мгновенного расхода возможно подключение среднечастотных и высокочастотных датчиков импульсов (R300, A1K исполнений «А» и «Б»).

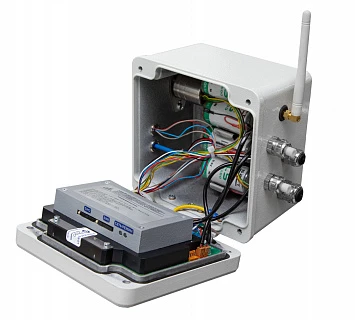

Опционально корректор ЕК270 может включать встроенный GPRS-модем для передачи данных по TCP/IP, с питанием от 4-х элементов и внешней антенной.
Основные характеристики
- Корпус: алюминиевый сплав, промышленное исполнение, IP65.
- Размеры: 200×200×102 мм, вес не более 2,8 кг.
- Температура окружающей среды: от −40 до +60 °С.
- Питание: 2 литиевых элемента со сроком службы более 5 лет (возможна установка 2 дополнительных элементов для увеличения срока; питание с модемом – от 4 элементов). Замена без нарушения калибровочной пломбы, возможно внешнее питание.
- Клавиатура: 6-кнопочная плёночная; дисплей: 4 строки по 20 символов.
- Цифровые входы: 2 для НЧ/СЧ/ВЧ датчиков, 1 для сигнальных сообщений.
- Преобразователь давления газа: встроенный или выносной (до 100 м), диапазон от 0,8 до 100 бар (0,08–10 МПа).
- Преобразователь перепада давления (опционально): внешний, с верхними пределами 1,6; 2,5; 4; 6,3; 10; 16; 25; 40 кПа.
- Преобразователь температуры газа в трубопроводе: Pt500 (500П), длина 50 мм, диаметр 4 мм, кабель 1 м.
- Диапазон измеряемой температуры газа: от −23 до +60 °С (ПО 1.ХХ); от −30 (−40) до +60 °С (ПО 2.ХХ).
- Преобразователь температуры окружающей среды: Pt500 (500П), устанавливается в корпусе или снаружи.
- Погрешности: относительная измерения давления – 0,35%, температуры – 0,1%; основная приведенная измерения перепада давления – 0,1%; дополнительная температурная – 0,1% на 10 °С.
- Относительная погрешность вычисления стандартного объема: 0,37%.
- Коэффициент сжимаемости: рассчитывается по указанным ГОСТ или вводится как константа.
- Сигнальные выходы: 2 цифровых выхода (импульсы/тревога).
- Интерфейсы: оптический (IEC 61107), внутренний RS232/RS485.
- Опционально: встроенный GPRS-модем с внешней антенной.
- Взрывозащита: 1Ex ib IIB T4 Gb X.
- Межповерочный интервал: 5 лет (комплектно с преобразователями).
Выполняемые функции
- Измерение давления, температуры газа и рабочего объема со счетчиков.
- Вычисление коэффициента сжимаемости и коррекции по ГОСТ 30319.2-2015, ГОСТ 30319.3–2015, ГОСТ Р 70927–2023.
- Вычисление приведенного к стандартным условиям расхода и объема газа.
- Измерение перепада давления на счетчике (опционально) и температуры окружающей среды (опционально).
- Измерение мгновенного расхода при подключении ВЧ/СЧ датчиков.
- Работа по подстановочным значениям давления/температуры/расхода при авариях.
- Формирование архива (рабочий и стандартный объем, давление, температура, коэффициенты) до 12 месяцев с периодом 60 минут, а также суточного архива за 5 лет.
- Отображение данных на дисплее.
- Журнал событий (до 2000 записей) и журнал изменений (до 500).
- Дистанционная передача данных через RS232/RS485 по протоколам ГОСТ Р МЭК 611007 и Modbus.
- Изменение параметров газа по оптическому интерфейсу или дистанционно.
- Автономная работа от элементов питания ≥5 лет (с модемом – от 4 элементов), замена без потери данных.
