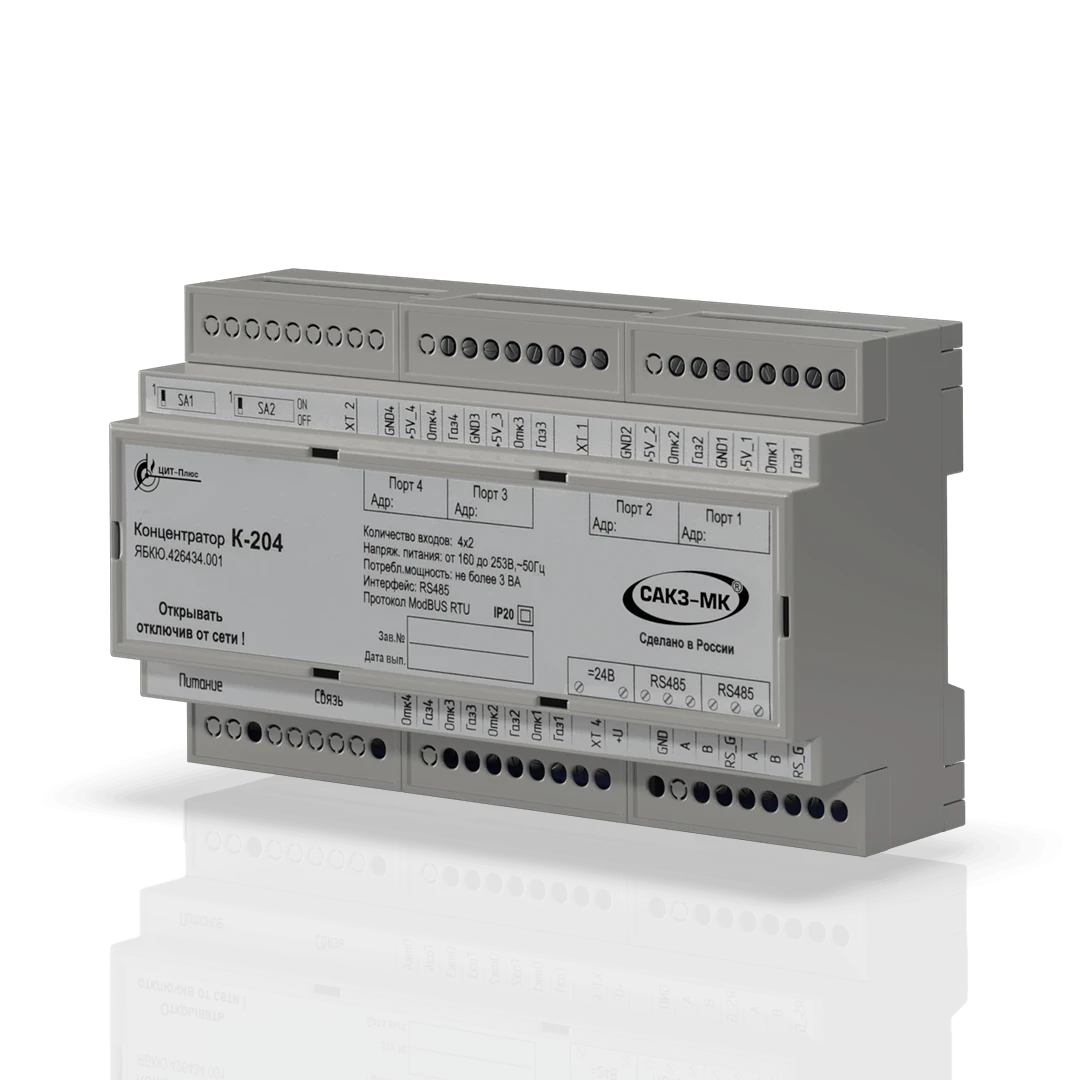

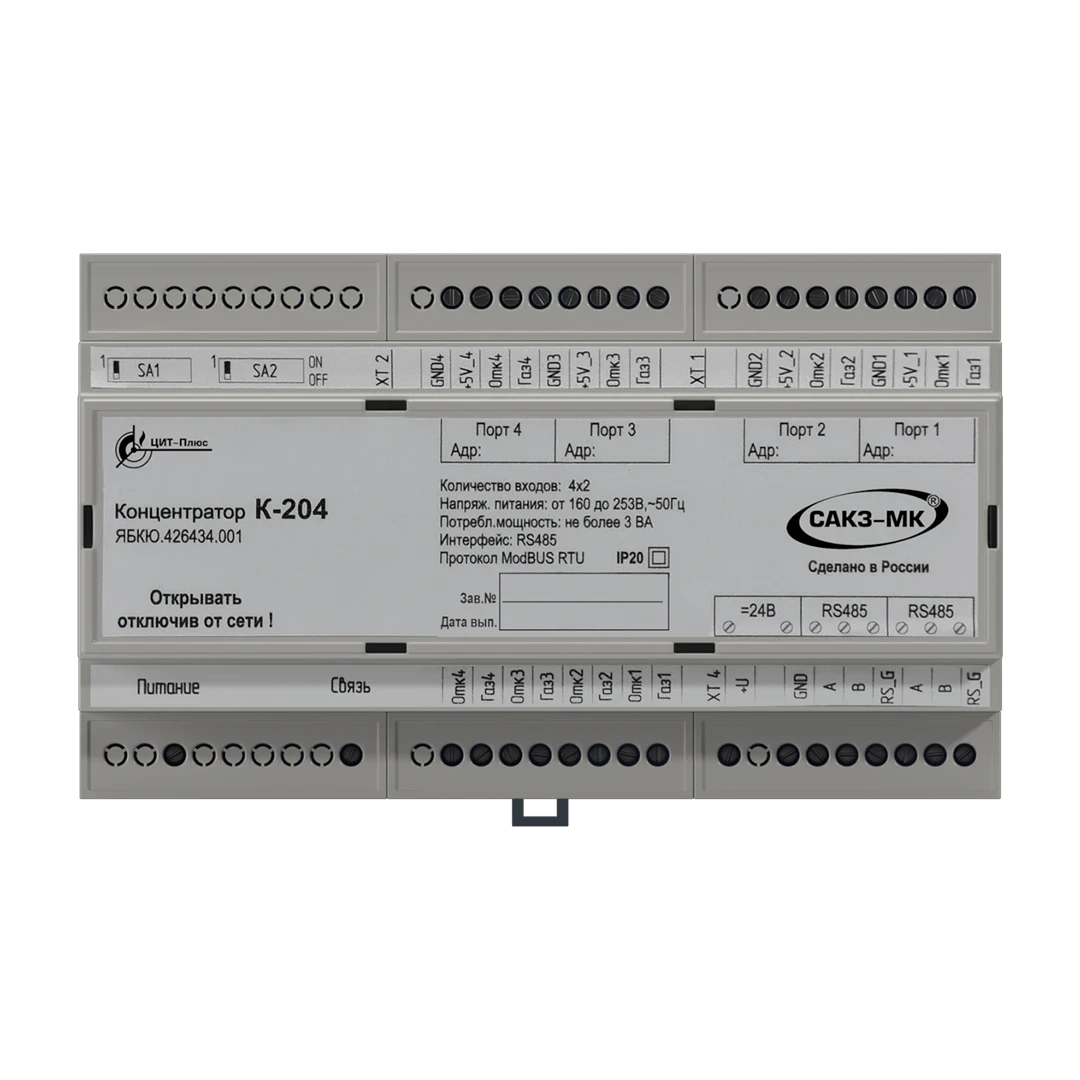

Концентратор К-204 ЯБКЮ.426434.001

Назначение

Концентратор К-204 предназначен для преобразования дискретных входных сигналов от бытовых сигнализаторов загазованности СЗ-Ai в цифровой адресный формат (пакеты данных) для последующей передачи по интерфейсу RS485 (протокол ModBUS/RTU) на устройства верхнего уровня (БСУ-КЕ). Работает в составе систем САКЗ-МК-Е.

Устройство может использоваться совместно с сигнализаторами типа СЗ-Аi, а также системами автоматического контроля загазованности САКЗ-МК®-Аi. Допускается применение в других системах и комплексах при условии совместимости по входным/выходным сигналам, логике работы и условиям эксплуатации.

Основные технические характеристики

• Количество дискретных входов: 8;
• Тип сигнала на входах: «сухой контакт» или «открытый коллектор»;
• Напряжение на входах: 5±2 В;
• Интерфейс связи: RS485 (ModBUS/RTU);
• Напряжение питания: ~230±23 В, 50±1 Гц;
• Потребляемая мощность: не более 3 Вт;
• Габаритные размеры: 160×95×60 мм;
• Масса: не более 0,3 кг;
• Тип систем: САКЗ-МК-1Е / -2Е / -3Е / -4Е.

Функциональные возможности

• Преобразование дискретных сигналов в пакеты данных по протоколу ModBUS/RTU;
• Программирование адресов входов для адресации;
• Передача информации о состоянии входов по запросу «мастера».
