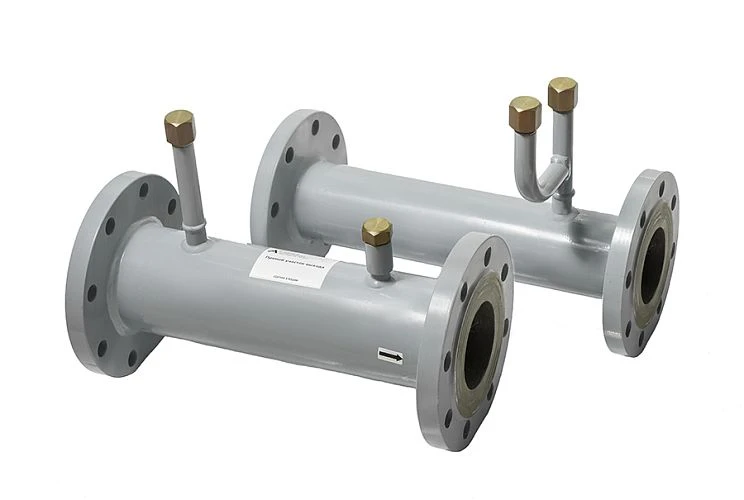

Комплект прямых участков КПУ-50
Назначение
Комплект прямых участков КПУ-50 предназначен для комплектования узла учета газа с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ГОСТ Р 8.740-2011 «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
КПУ обеспечивает формирование ламинарного потока газа, необходимого для нормальной работы счётчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ГОСТ Р 8.740-2011 и технической документации на счетчики газа. Места отбора давления и измерения температуры могут быть использованы для подключения контрольно-измерительных приборов, таких как датчики (преобразователи) давления, манометры, приборы для измерения перепада давления, термометры, преобразователи температуры и пр.
Состав
В комплект поставки входят:
- участки трубопроводов до и после счетчика;
- акт измерений внутреннего диаметра трубопровода согласно ГОСТ Р 8.740-2011, заверенный представителем ФГУ «ЦСМ»;
- этикетка (паспорт).
Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СниП 42-01-2002 проходят неразрушающий контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски.
Технические характеристики
- Рабочее давление газа в месте установки КПУ: не более 1,6 МПа (16 кгс/см²).
- Температура измеряемой и окружающей среды: от -40 до +70 °С.
- Испытательное давление корпуса: 2,4 МПа (24 кгс/см²).
- Конструкция: два прямых участка с фланцевыми соединениями с обеих сторон, с местами отбора давления резьбой 1/2 и 1/4, отбор температуры М20×1,5 (внутренняя резьба), фланцы по ГОСТ 33259.
Гарантия и срок службы
- Гарантийный срок эксплуатации – 6 лет с даты ввода в эксплуатацию.
- Гарантийный срок хранения – 12 месяцев с даты изготовления.
- Срок службы КПУ – не менее 12 лет.
