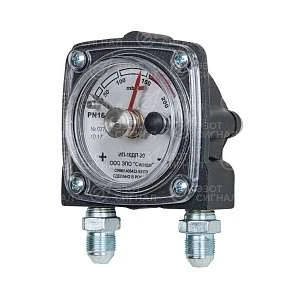

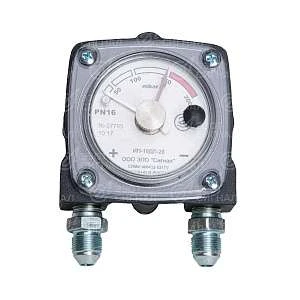

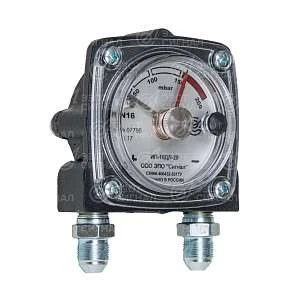

ИП-10ДЛ-20 (левое исполнение)

Назначение

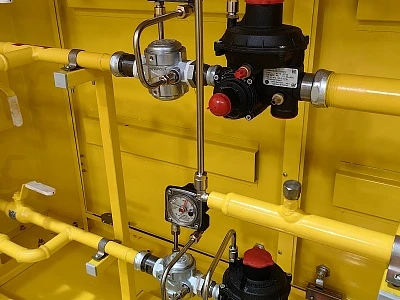

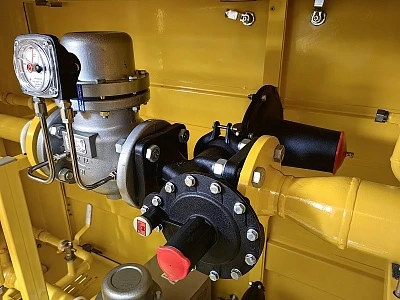

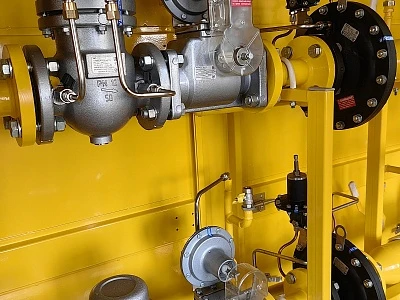

Индикатор перепада ИП-10ДЛ-20 предназначен для наружной установки на газовые фильтры с целью контроля степени засорения и величины максимального перепада давления на фильтрующем элементе. Применяется перед измерительными приборами, запорными и регулирующими устройствами, газогорелочным оборудованием и газоснабжающими устройствами типа ГРУ, ГРПШ, ПГБ.

Индикатор изготовлен ООО «ЭЗОТ «Сигнал», соответствует техническим условиям СЯМИ.406432-531ТУ, ГОСТ Р 53672-2009, «Правилам безопасности сетей газораспределения и газопотребления».

Основные параметры и преимущества

Условия эксплуатации индикатора должны соответствовать климатическому исполнению УХЛ2 по ГОСТ 15150 для работы при температуре от −40 до +60 °С.

• стрелка серого цвета отображает перепад давления в онлайн-режиме;
• стрелка красного цвета фиксирует максимальный перепад давления в пике максимального газопотребления;
• для фиксирующей стрелки предусмотрена возможность ручного сброса показаний;
• исполнение — левое (ДЛ);
• не является средством измерения, не требует поверки;
• в комплект поставки входят штуцеры М14х1 (по отдельному заказу — G¼-В).

Основные характеристики

• Тип изделия: ИП-10ДЛ-20.
• Рабочая среда: природный газ по ГОСТ 5542-2014.
• Рабочий температурный диапазон: от −40 до +60 °С.
• Максимальное рабочее давление: 1,6 МПа.
• Максимальный измеряемый перепад давления: 20 кПа.
• Присоединительные размеры: М14х1 (G¼-В).
• Габаритные размеры: 79×78×75 мм.
• Масса: не более 0,7 кг.
