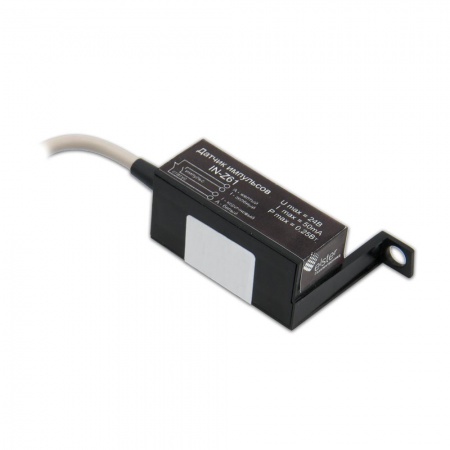

Датчик импульсов IN‑Z61

Назначение

Датчик импульсов IN‑Z61 предназначен для дистанционной передачи данных со счетчиков газа типа ВК. Устанавливается без вмешательства в конструкцию счетчика, не влияет на опломбировку и не требует вызова газовой службы. Данный датчик указан в паспорте на счетчик как допустимое и рекомендуемое устройство.

Принцип работы

Датчик IN‑Z61 содержит два геркона. Один из них срабатывает от магнитной вставки, встроенной в ролик младшего разряда счетчика, и формирует импульсный выход для контроллера (зеленый и коричневый проводники). Второй геркон предназначен для сигнализации воздействия на счетчик внешним магнитным полем (желтый и белый проводники).

Количество литров, соответствующих одному импульсу, определяется моделью счетчика. Данный параметр указан на циферблате счетчика.

Монтаж и подключение

• Датчик комплектуется кабелем длиной 2 м.
• При необходимости кабель можно удлинить до 50 м с использованием стандартного кабеля типа «витая пара».
• Для одного датчика достаточно однопарной витой пары. Используя четырехпарную витую пару, можно проложить трассу одновременно для четырех счетчиков или датчиков.

Характеристики

• Габариты в упаковке: 25 × 80 × 110 мм
• Вес в упаковке: 50 г
• Модель: IN‑Z61
• Страна производитель: Россия
• Тип герконового датчика: Датчик импульсов
