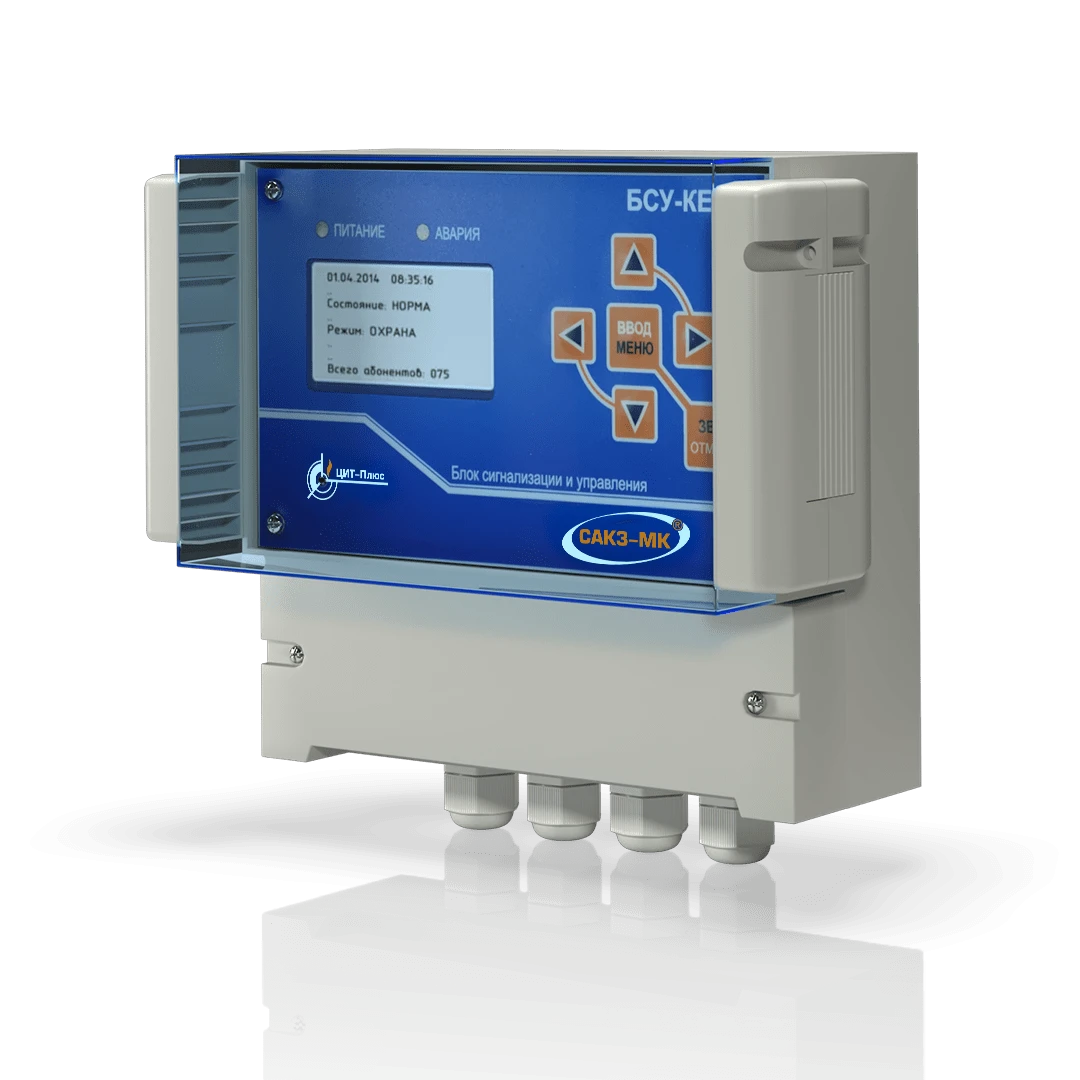

БСУ-КЕ

Назначение

Блок сигнализации и управления БСУ-КЕ используется в составе систем автоматического контроля загазованности САКЗ-МК®-3Е, -4Е.

БСУ-КЕ имеет адресный интерфейс RS-485 и предназначен для:

• приема, индикации и запоминания сигналов от:
  • адресных сигнализаторов загазованности типа СЗ-Е (подключение по RS-485);
  • бытовых сигнализаторов типа СЗ-Ai (через контроллер К-204 по RS-485);
  • взрывозащищенных сигнализаторов СЗ-1ДЛВ и СЗ-2ДВ (через блок аналоговых входов БАВ-040 по RS-485);
  • шлейфа неадресных пожарных (1 шлейф) и охранных извещателей (1 шлейф); технологических датчиков и датчиков аварий (2 шлейфа);
• формирования выходных сигналов управления исполнительными устройствами:
  • запорными газовыми клапанами с электромагнитным управлением типа КЗЭУГ и КЗГЭМ-У (1 выход);
  • универсальными GSM-извещателями GSM5-104И, GSM5-224И (подключение по RS-485);
  • прочими исполнительными устройствами с выходом типа "сухой" контакт (3 выхода).

Особенности

• Возможно подключение неадресных сигнализаторов или датчиков к БСУ-КЕ через блок расширения входов БРВ-8 (по интерфейсу RS-485) и подключение исполнительных устройств с выходом "сухой" контакт через блок управления реле БУР-8 (также по интерфейсу RS-485);
• Существует возможность интеграции БСУ-КЕ к существующей SCADA-системе объекта или подключения к АРМ оператора с ПО "МиниSCADA" по протоколу Modbus RTU.

Основные технические характеристики

• Тип систем: САКЗ-МК-3Е / САКЗ-МК-4Е;
• Количество подключаемых сигнализаторов загазованности: не более 240;
• Количество входов типа «сухой контакт» для подключения датчиков:
  • аварий «Вход 1», «Вход 2»: 2;
  • охранной сигнализации: 1;
• Количество входов для подключения шлейфа пожарной сигнализации: 1;
• Напряжения состояний дискретных входных сигналов:
  • логический ноль: не более 0,5 В;
  • логическая единица: 6…27 В;
• Максимальный коммутируемый ток контактов реле при напряжении переменного тока 220 В частотой 50 Гц: не более 2 А;
• Параметры импульсного сигнала управления клапаном:
  • Амплитуда: 37±5 В (максимальный выходной ток 9 А);
  • Длительность импульса: 0,5 с;
  • Период следования: 5 с;
• Количество выходов реле типа «сухой контакт»: 3;
• Напряжение питания переменного тока частотой 50±1 Гц: от 190 до 253 В;
• Потребляемая мощность: не более 10 Вт;
• Время срабатывания: 2 с;
• Габаритные размеры: не более 200×190×110 мм;
• Масса: не более 1,0 кг;
• Радиоканальное исполнение: нет.
