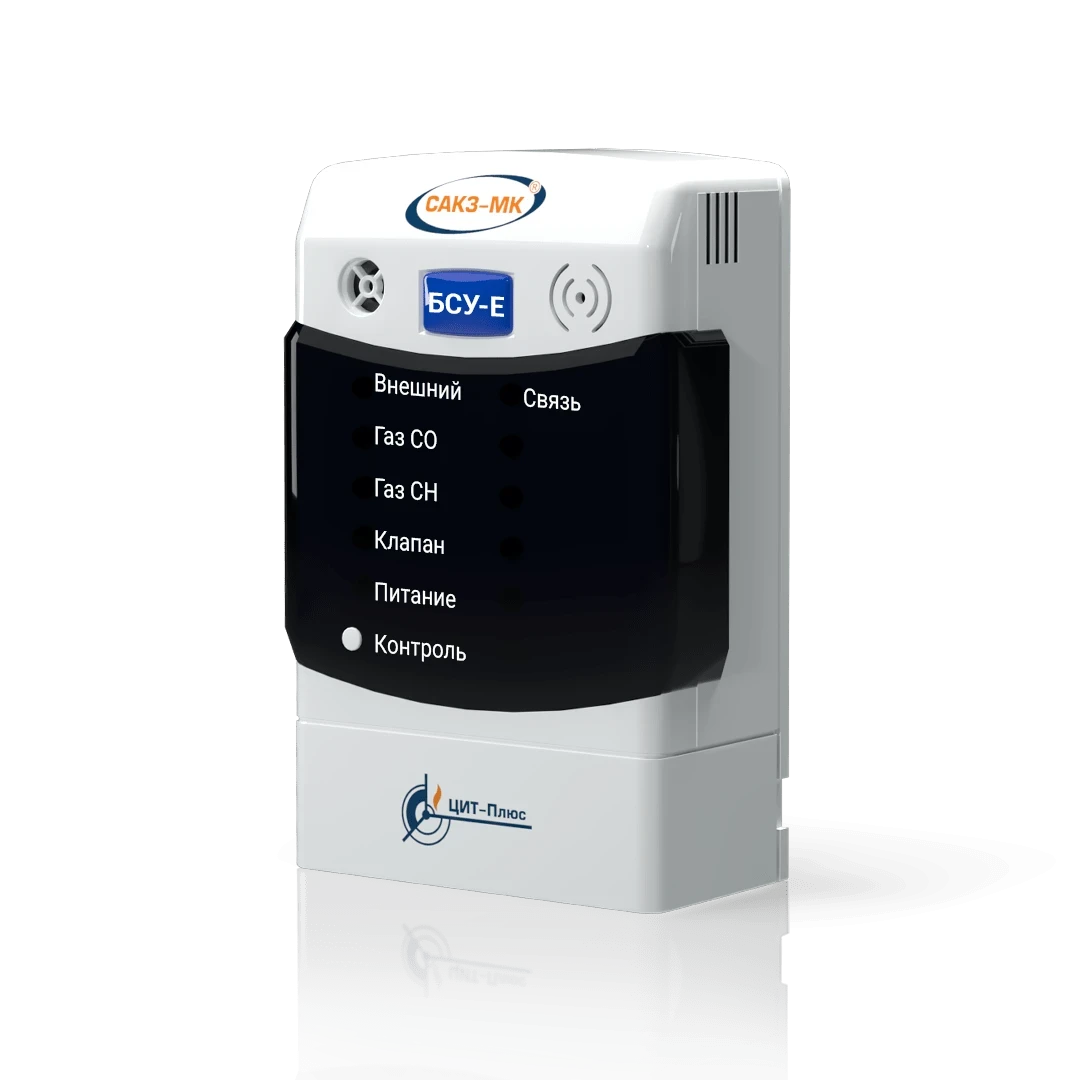

БСУ-Е

Назначение

Блок сигнализации и управления БСУ-Е служит для приема, индикации и запоминания сигналов от сигнализаторов загазованности, датчика положения газового клапана, а также формирования выходного сигнала управления исполнительным устройством и импульсным электромагнитным клапаном газоснабжения с ручным взводом при аварийной ситуации.

Блок предназначен для использования в составе систем автоматического контроля загазованности САКЗ-МК-2Е. Обмен информацией с подключенными адресными устройствами осуществляется по проводному адресному протоколу RS-485.

Особенности

• Блок имеет 1 выход реле типа «сухой контакт» для управления внешними неадресными исполнительными устройствами (клапаны стороннего производства, автоматика вентиляции, оповещение и т.д.) с рабочим напряжением ~230 В и потребляемым током не более 2 А.
• Возможные исполнения:
  • БСУ-Е — 1 порт RS-485;
  • БСУ-Е-Л — 2 порта RS-485.

Основные технические характеристики

• Тип систем: САКЗ-МК-2Е;
• Количество индицируемых сигналов: 5;
• Количество выходов реле типа «сухой контакт»: 1;
• Максимальный коммутируемый ток контактов реле при напряжении переменного тока 230 В частотой 50 Гц: не более 2 А;
• Параметры импульсного сигнала управления клапаном:
  • Амплитуда: 37±5 В (максимальный выходной ток 9 А);
  • Длительность импульса: 0,5 с;
  • Период следования: 5 с;
• Уровень звукового давления: не менее 70 дБ (на расстоянии 1 м при уровне постороннего шума не более 50 дБ);
• Напряжение питания переменного тока частотой 50±1 Гц: от 190 до 253 В;
• Потребляемая мощность: не более 2 Вт;
• Габаритные размеры: не более 130×85×37 мм;
• Масса: не более 0,5 кг;
• Радиоканальное исполнение: нет.
