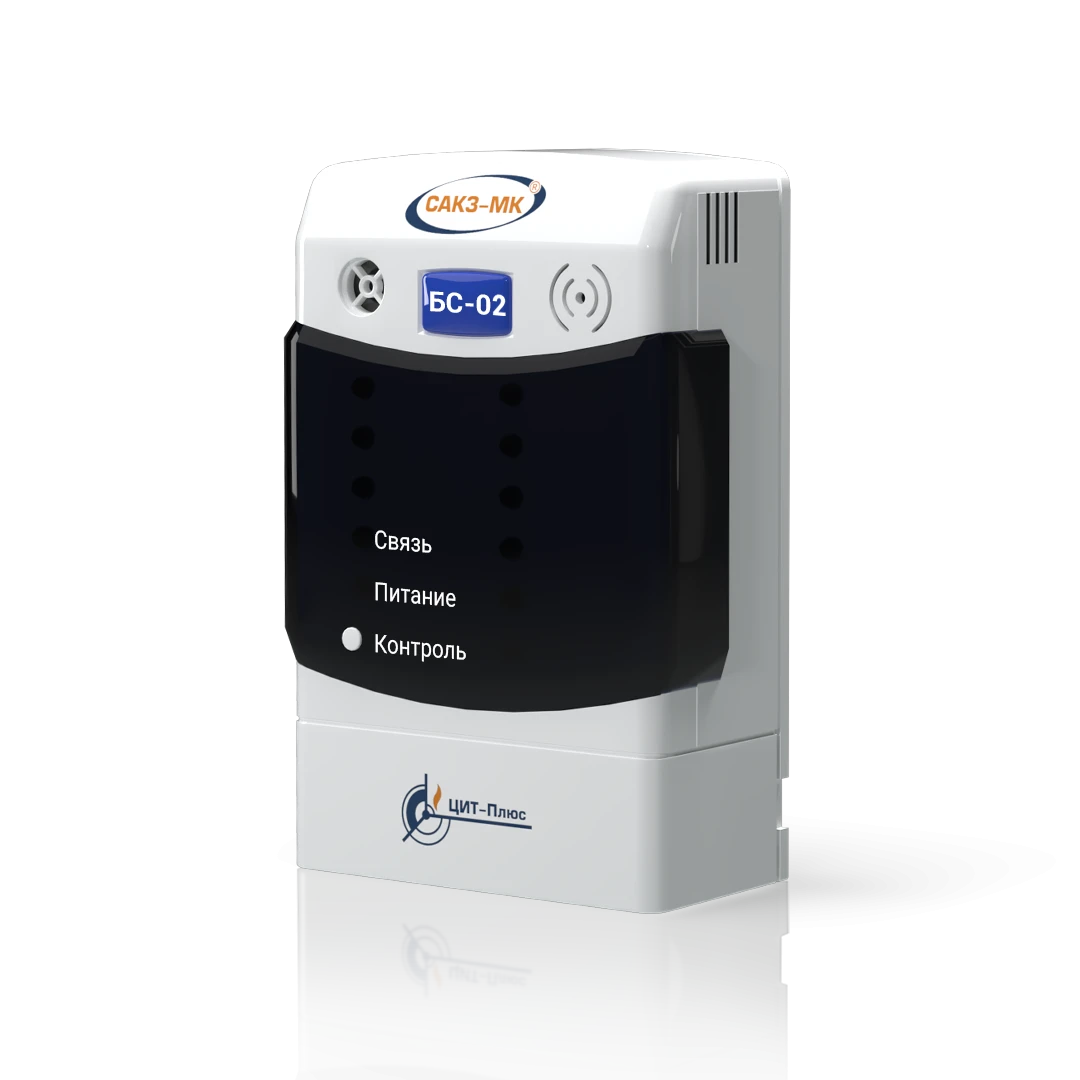

БС-02 (блок связи)

Назначение

Блок связи БС-02 предназначен для работы в составе систем автоматического контроля загазованности САКЗ-МК®-Е в качестве ретранслятора или шлюза и позволяет расширить функциональные возможности систем.

Условия эксплуатации

• Вид климатического исполнения УХЛ 3.1 по ГОСТ 15150;
• Диапазон рабочих температур: от -10 до +50 °С;
• Относительная влажность воздуха (при t=+25°С): от 20 до 80%;
• Атмосферное давление: от 86 до 106,7 кПа;
• Конструкция блока обеспечивает степень защиты оболочки IP31 по ГОСТ 14254;
• Класс защиты от поражения электрическим током – II по ГОСТ 12.2.007.0.

Основные технические характеристики

• Тип систем: САКЗ-МК-1Е / САКЗ-МК-2Е / САКЗ-МК-3Е / САКЗ-МК-4Е;
• Назначение: блок связи (ретранслятор/шлюз);
• Количество портов RS485: 2;
• Скорость передачи:
  • по RS485-1: авто (выбирается из ряда 19200, 57600, 115200 по скорости «мастера»);
  • по RS485-2: 115200;
• Напряжение питания переменного тока частотой 50±1 Гц: 230±23 В;
• Потребляемая мощность: не более 1 В·А;
• Габаритные размеры: не более 130×85×35 мм;
• Масса: не более 0,3 кг;
• Радиоканальное исполнение: нет.
