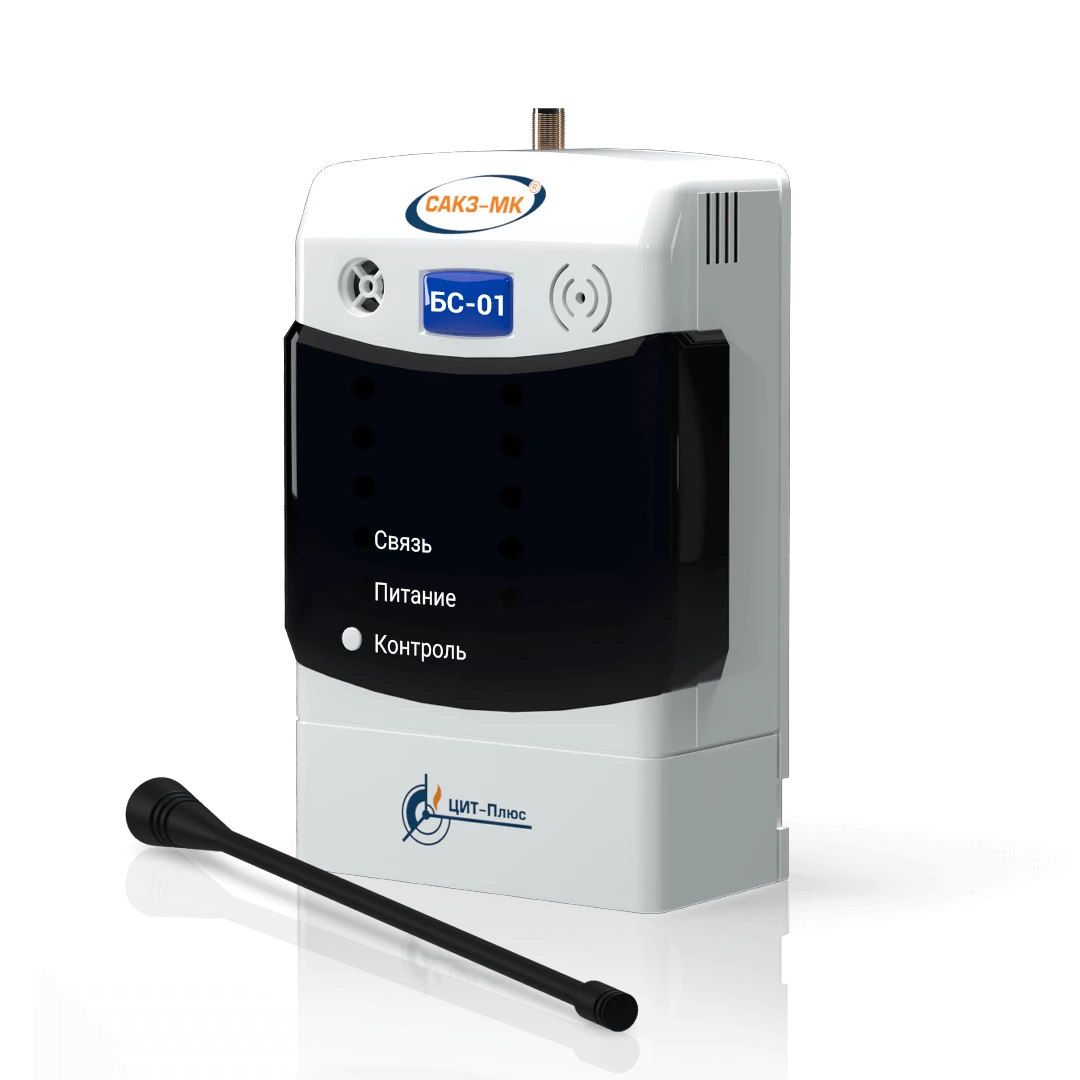

БС-01 (блок связи)

Назначение

Блок связи БС-01 предназначен для работы в составе систем автоматического контроля загазованности САКЗ-МК®-Е в качестве ретранслятора или шлюза и позволяет расширить функциональные возможности систем.

Особенности

• Дальность связи по радиоканалу зависит от условий прохождения радиосигнала и, при использовании антенны ЯБКЮ.685624.001-02 (¼ волновой вибратор), может достигать в помещении 25 м и более, а на открытой местности (в зоне прямой видимости) – 100 м и более.
• По заказу выходная мощность передатчика может быть увеличена до 100 мВт, что приведет к увеличению дальности связи (например, с антенной типа АН-433, до 3500 м на открытой местности).
• Вид климатического исполнения УХЛ 3.1 по ГОСТ 15150.
• Диапазон рабочих температур: от -10 до +50 °С.
• Относительная влажность воздуха (при t=+25°С): от 20 до 80%.
• Атмосферное давление: от 86 до 106,7 кПа.
• Конструкция блока обеспечивает степень защиты оболочки IP31 по ГОСТ 14254.
• Класс защиты от поражения электрическим током – II по ГОСТ 12.2.007.0.

Основные технические характеристики

• Тип систем: САКЗ-МК-1Е / САКЗ-МК-2Е / САКЗ-МК-3Е / САКЗ-МК-4Е;
• Назначение: блок связи (ретранслятор/шлюз);
• Частотный диапазон радиоканала: 433,93…434,33 МГц;
• Выходная мощность радиопередатчика: 10 мВт (по заказу до 100 мВт);
• Количество портов RS485: 2;
• Скорость передачи:
  • по RS485-1: авто (выбирается из ряда 19200, 57600, 115200 по скорости «мастера»);
  • по RS485-2: 115200;
• Напряжение питания переменного тока частотой 50±1 Гц: 230±23 В;
• Потребляемая мощность: не более 1 В·А;
• Габаритные размеры¹: не более 130×85×35 мм;
• Масса: не более 0,3 кг;
• Радиоканальное исполнение: есть.

¹ Без учета длины антенны для БС-01.
