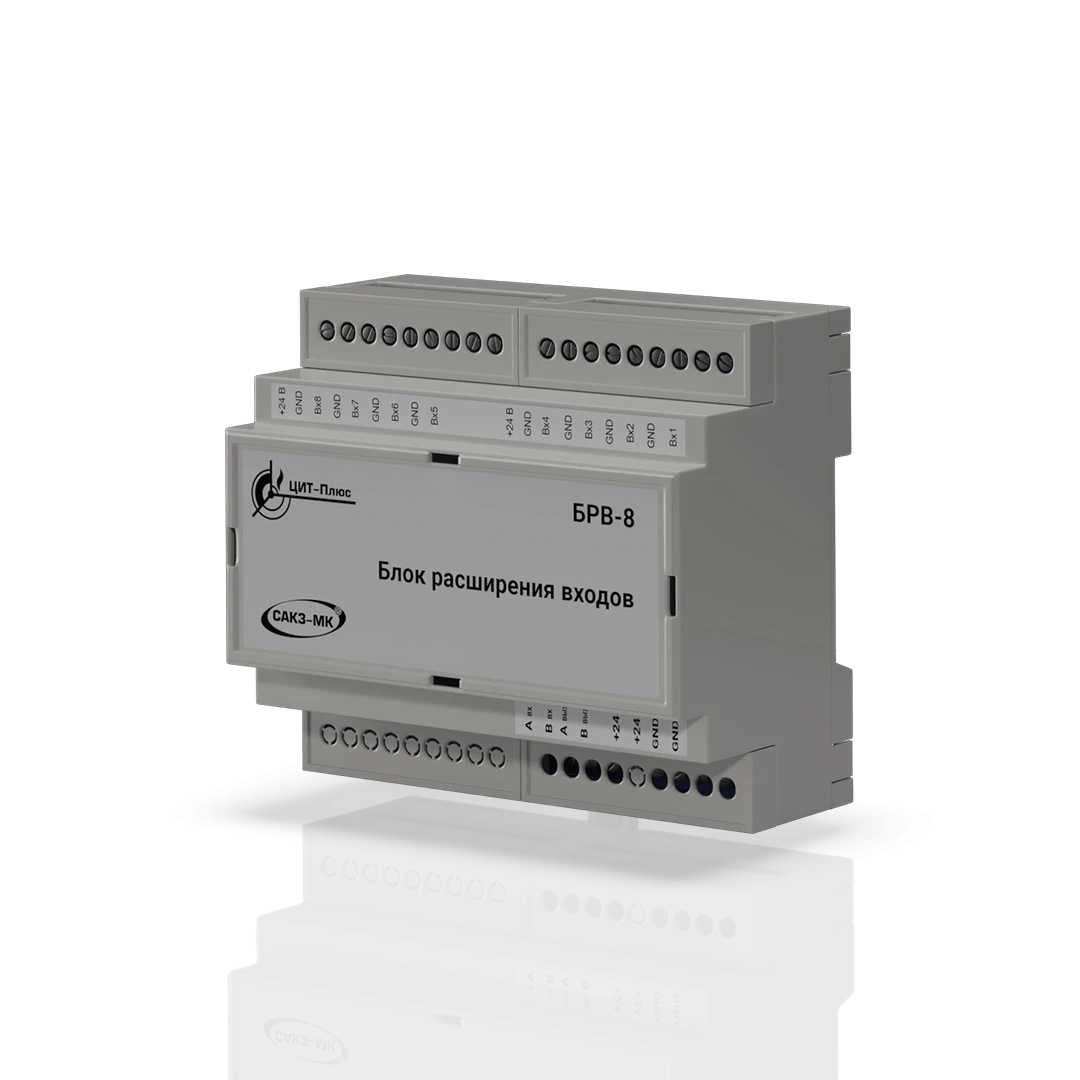

БРВ-8 (блок расширения входов для САКЗ-МК-Е)

Назначение

Блок расширения входов БРВ-8 предназначен для согласования дискретных сигналов с интерфейсом RS485 по командам от устройства–«мастера» по протоколу Modbus RTU. Устройство предназначено для использования в составе систем САКЗ-МК®-Е. При поступлении на устройство соответствующей команды по RS485, информация о состоянии входа с адресом, указанным в команде, передается обратно устройству-«мастеру» (БСУ-КЕ). Адреса входам назначаются в процессе настройки.

Условия эксплуатации и надежность

• Температура окружающей среды – от минус 10 до плюс 50 °С;
• Относительная влажность воздуха (при t=+25 °С) – не более 80 %;
• Атмосферное давление – от 86 до 106,7 кПа;
• Степень защиты оболочки – IP20 по ГОСТ 14254-96;
• Средний срок службы – не менее 10 лет;
• Средняя наработка на отказ – не менее 30 000 ч;
• Межремонтный ресурс – 26 000 ч при трех ремонтах в течение срока службы.

Основные технические характеристики

• Тип систем: САКЗ-МК-1Е / САКЗ-МК-2Е / САКЗ-МК-3Е / САКЗ-МК-4Е;
• Назначение: подключение внешних датчиков;
• Количество дискретных входов: 8;
• Тип входного сигнала управления: «сухой контакт» или открытый коллектор;
• Максимальное напряжение на входах: (U_д – 0,5) В;
• Диапазон напряжения питания постоянного тока: от 10,5 до 28,5 В;
• Потребляемая мощность: не более 1 Вт;
• Габаритные размеры: не более 107×95×60 мм;
• Масса: не более 0,3 кг.
