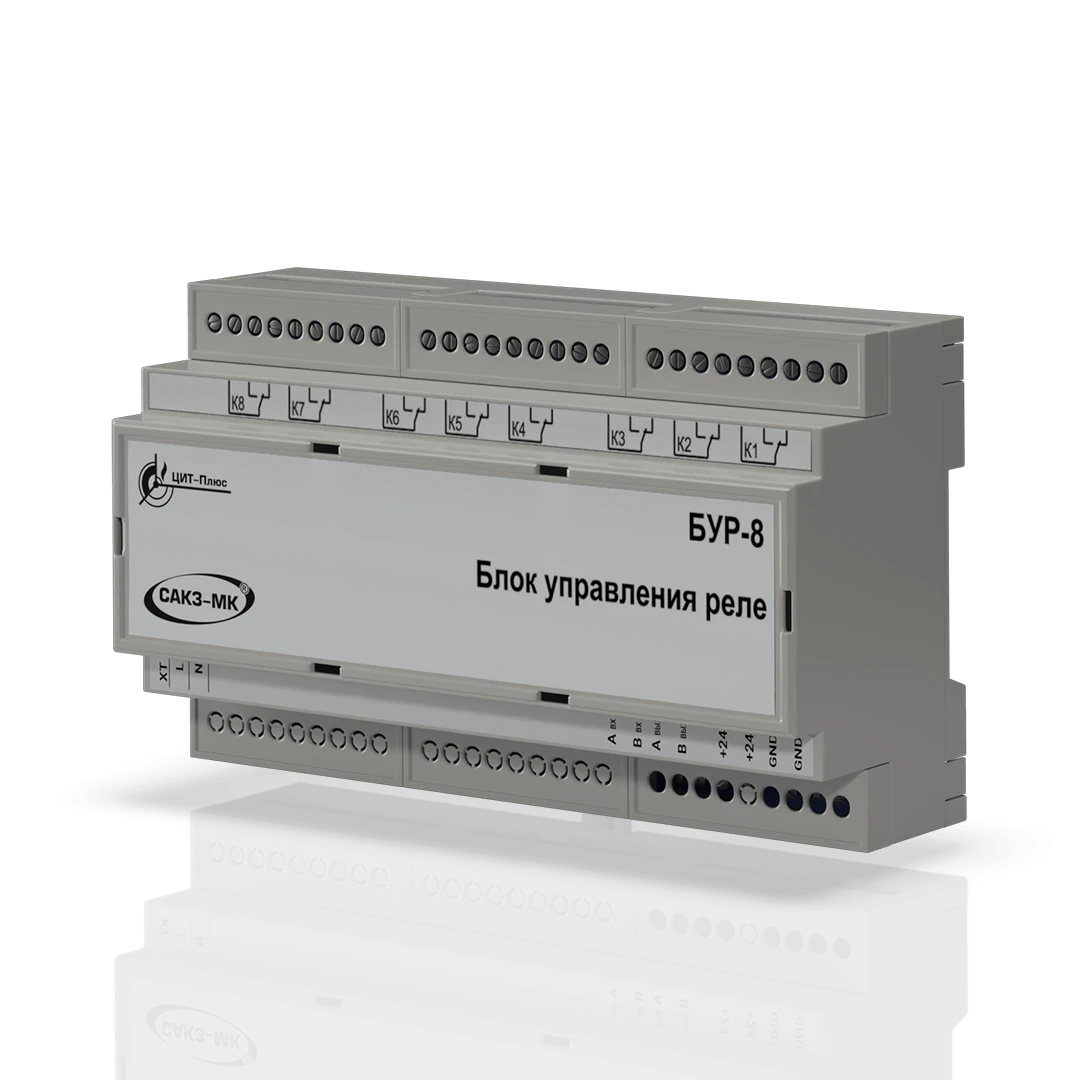

Блок управления реле БУР-8
Назначение
Блок управления реле БУР-8 предназначен для формирования сигналов типа «сухой переключающий контакт» по командам от устройства–«мастера». Блок может применяться в системе автоматического контроля загазованности САКЗ-МК®-3Е, -4Е и других системах автоматизированного и автоматического управления, имеющих интерфейс RS485 с протоколом MODBUS-RTU.
Блок предназначен для установки на DIN рейку типа ТН35 в шкафах, стойках, монтажных электротехнических боксах и должен устанавливаться в местах, удобных для монтажа, подведения соединительных кабелей и обслуживания. Рекомендуется устанавливать блок в непосредственной близости к оборудованию, которым управляют реле.
При подаче напряжения питания все реле остаются в положении «отключено». При поступлении по RS485 команды, реле с адресом, указанным в команде, включается или отключается. Адреса реле назначаются в процессе настройки.
Основные технические характеристики
- Тип систем: САКЗ-МК-3Е / САКЗ-МК-4Е;
- Назначение: управление реле «сухой контакт»;
- Количество коммутируемых реле: 8;
- Максимальный коммутируемый ток: 2 А;
- Диапазон напряжения питания постоянного тока: от 10,5 до 28,5 В;
- Потребляемая мощность: не более 4 Вт;
- Габаритные размеры: не более 160×95×60 мм;
- Масса: не более 0,4 кг.
