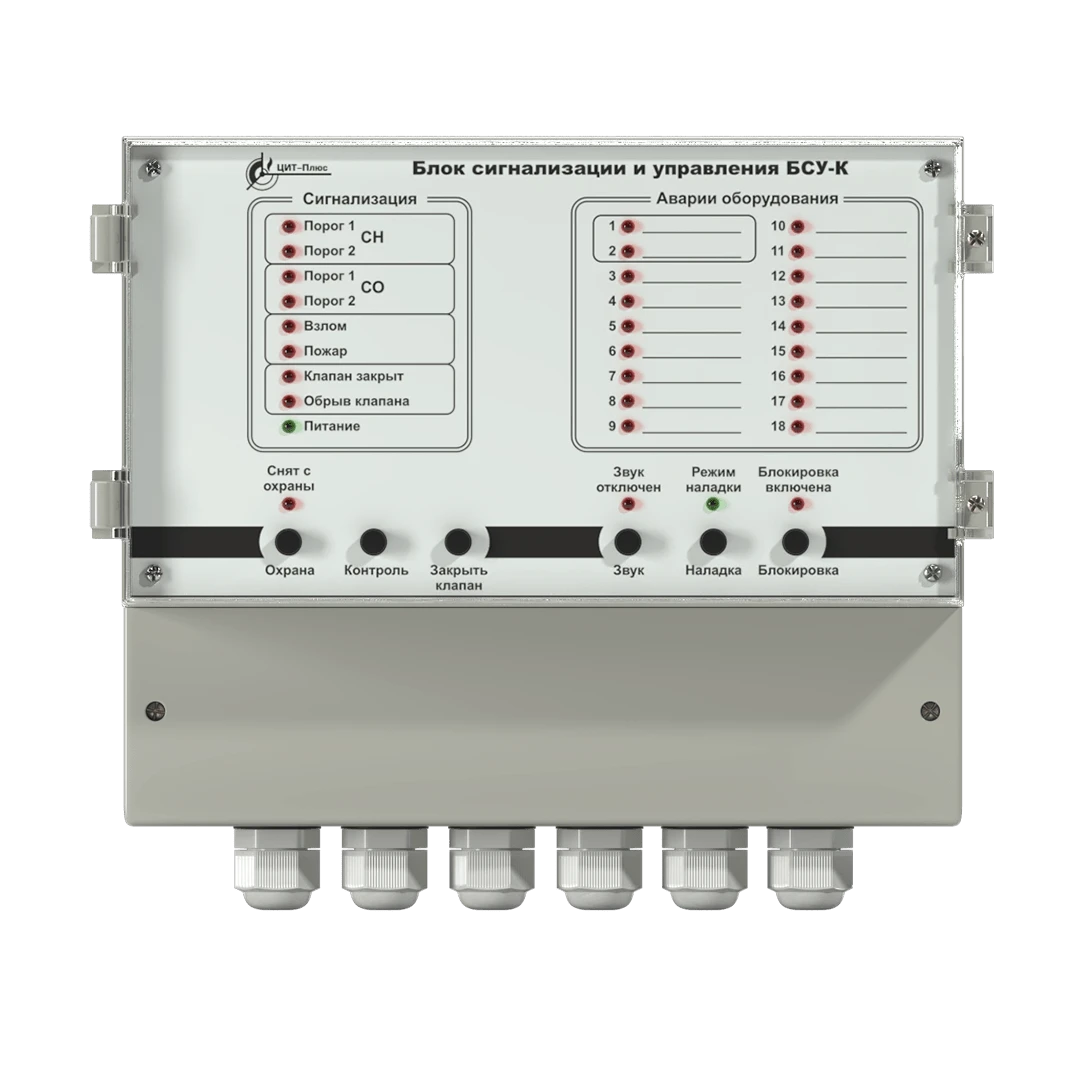

Блок сигнализации и управления БСУ-К

Назначение

Блок сигнализации и управления БСУ-К разработан для использования в составах систем автоматического контроля загазованности САКЗ-МК®-3. При соответствии технических характеристик и параметров входных/выходных сигналов, может применяться в других комплексах контроля загазованности.

Блок сигнализации и управления котельной БСУ-К предназначен для:

• приема, индикации и запоминания сигналов от сигнализаторов загазованности природным газом и оксидом углерода, датчиков аварийных параметров, датчиков аварий технологического оборудования, датчиков пожарной и охранной сигнализации;
• приема и индикации сигналов от запорного газового клапана;
• выдачи сигнала управления исполнительным устройством (например, вентиляцией) в предаварийной и аварийной ситуации;
• выдачи сигнала управления запорным газовым клапаном при аварийной ситуации.

Особенности

• Блок сигнализации и управления котельной БСУ-К может быть совмещен с клапанами различного типа: запорный газовый электромагнитный клапан КЗГЭМ; нормально-закрытый клапан;
• Монтаж и обслуживание блока должны производиться в соответствии с технической документацией;
• Подключение и использование блоков без ознакомления с инструкцией запрещено во избежание аварийных ситуаций.

Основные технические характеристики

• Тип систем: САКЗ-МК-3;
• Количество входов для подключения датчиков аварийных параметров котельной: 2;
• Количество входов для подключения датчиков аварий технологического оборудования: 16;
• Количество входов для подключения датчиков ОПС: 2;
• Количество выходов реле: 8;
• Амплитуда импульсов управления клапаном: 37±5 В;
• Напряжение питания: 230±23 В;
• Потребляемая мощность: не более 10 Вт;
• Время срабатывания: 5 с;
• Габаритные размеры: не более 210×200×50 мм;
• Масса: не более 1,0 кг;
• Радиоканальное исполнение: нет.
