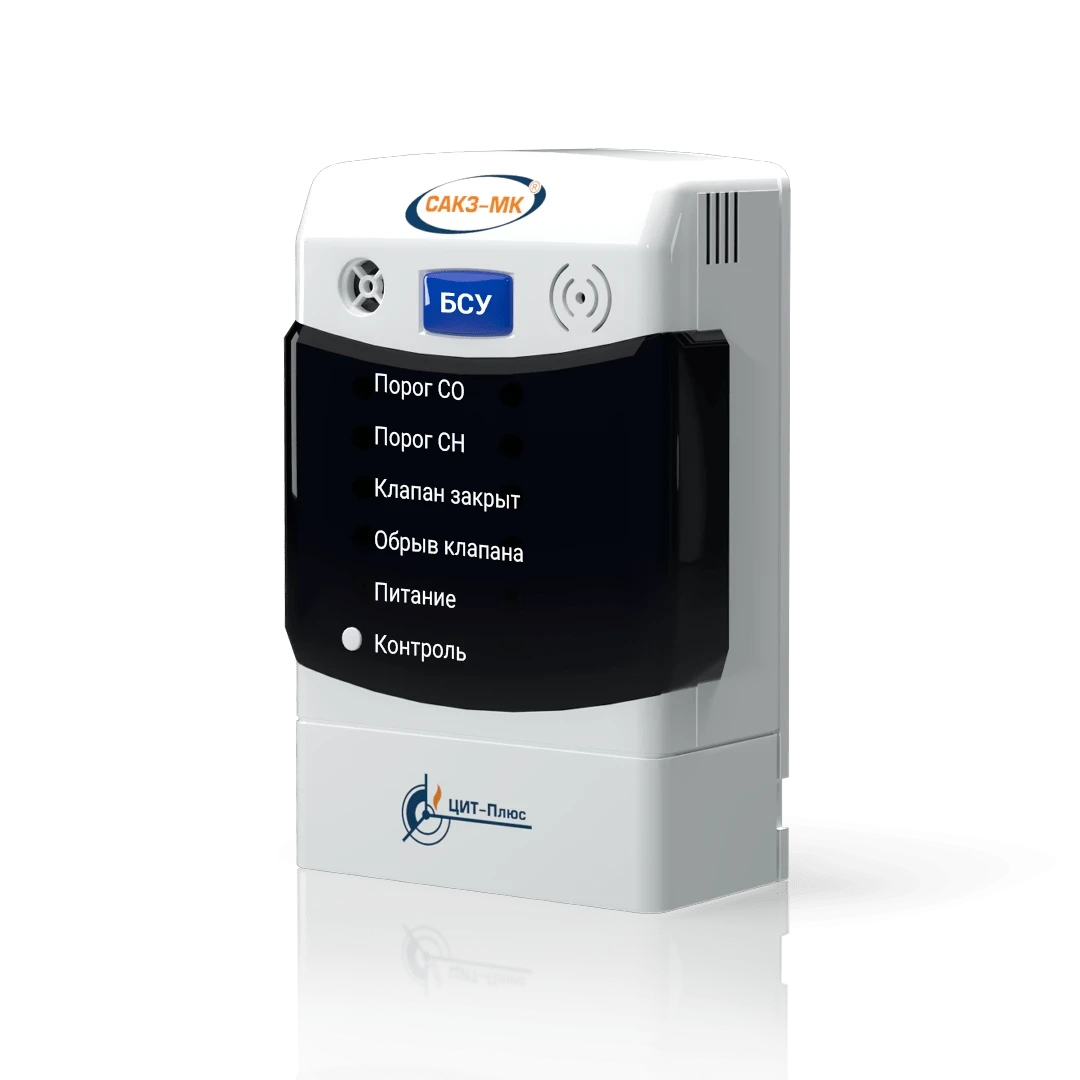

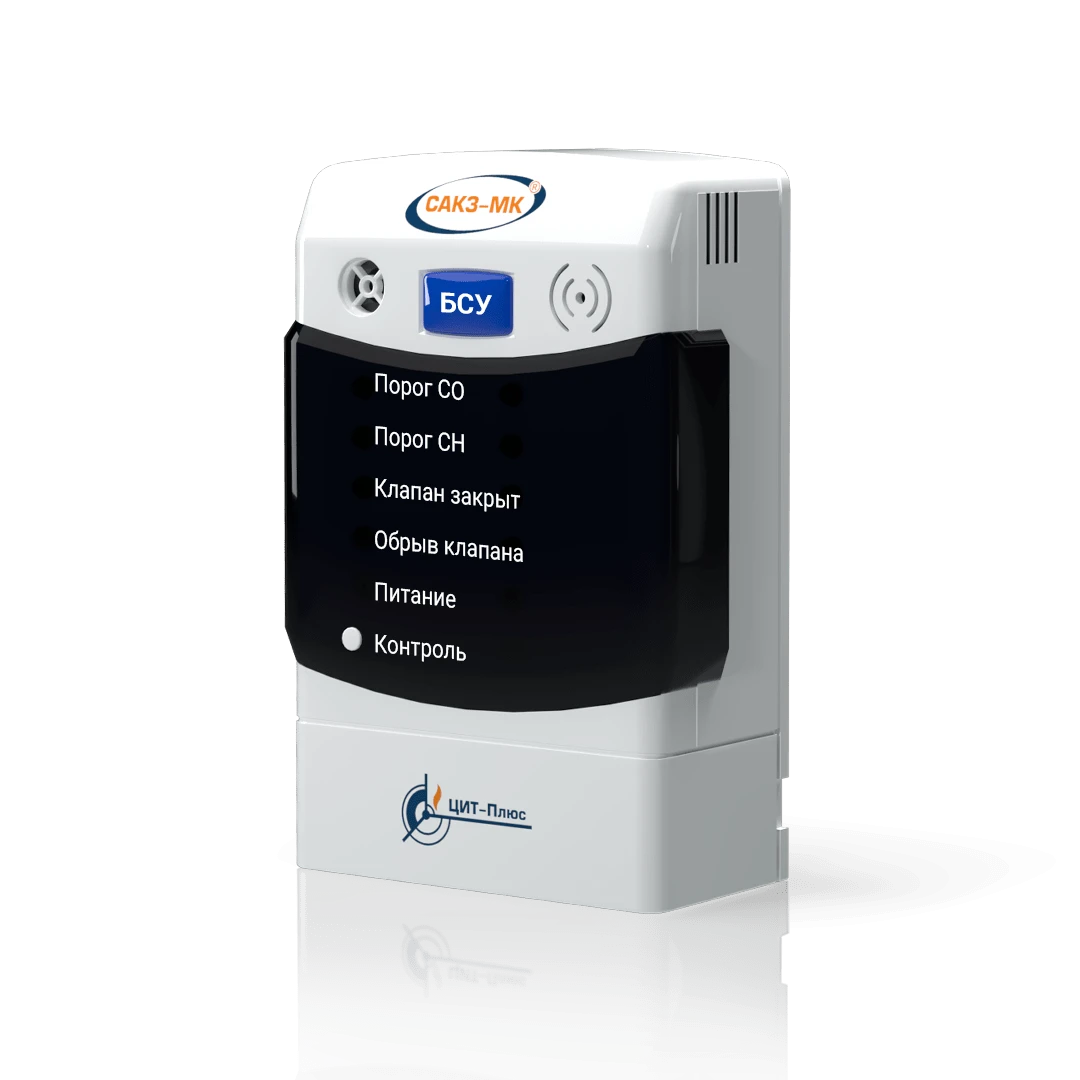

Блок сигнализации и управления БСУ

Назначение

Блок сигнализации и управления БСУ разработан для использования в составе системы автоматического контроля загазованности САКЗ-МК®-2. При соответствии технических характеристик и параметров входных/выходных сигналов, может применяться в других комплексах контроля загазованности.

Блок сигнализации и управления БСУ предназначен для:

• приема и индикации сигналов от сигнализаторов загазованности природным газом и оксидом углерода;
• приема сигналов от запорного газового клапана;
• выдачи сигнала управления исполнительным устройством (например, вентиляцией) в предаварийной ситуации;
• выдачи сигнала управления запорным газовым клапаном при аварийной ситуации.

Особенности

• Возможна проектировка блока БСУ для систем с использованием других типов газовых клапанов под заказ;
• Монтаж и обслуживание блока должны производиться в соответствии с технической документацией;
• Подключение и использование блоков без ознакомления с инструкцией запрещено во избежание аварийных ситуаций.

Основные технические характеристики

• Тип систем: САКЗ-МК-2;
• Количество входов для подключения сигнализаторов загазованности: 2;
• Количество выходов реле типа «сухой контакт»: 1;
• Амплитуда импульсов управления клапаном: 37±5 В;
• Напряжение питания: 230±23 В;
• Потребляемая мощность: не более 3 Вт;
• Время срабатывания: 5 с;
• Габаритные размеры: не более 130×85×35 мм;
• Масса: не более 0,5 кг;
• Радиоканальное исполнение: нет.
