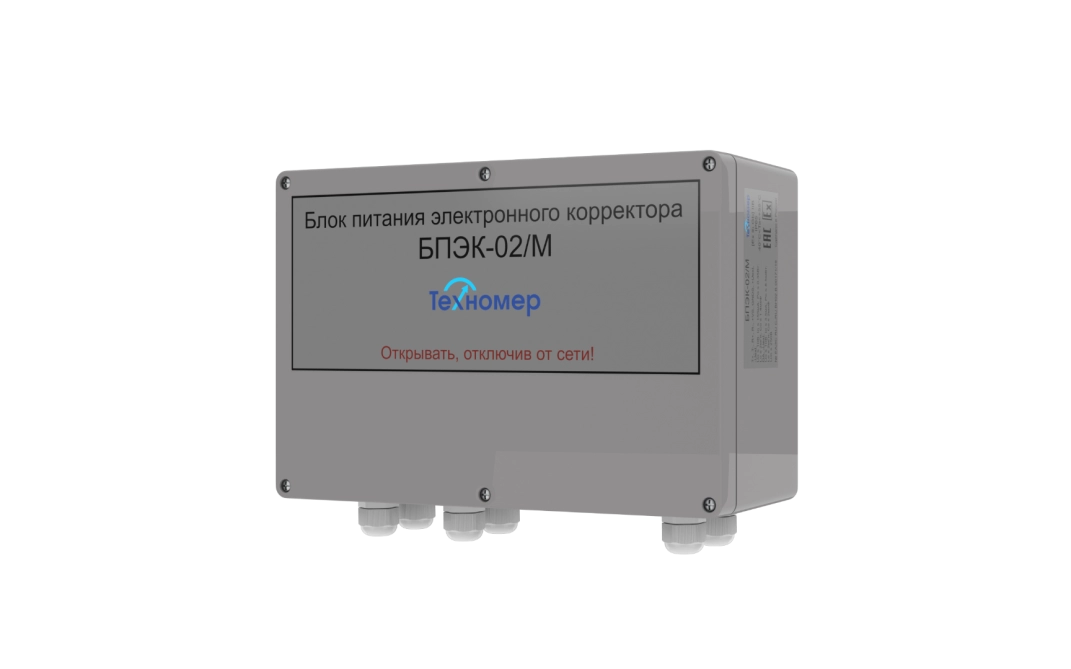

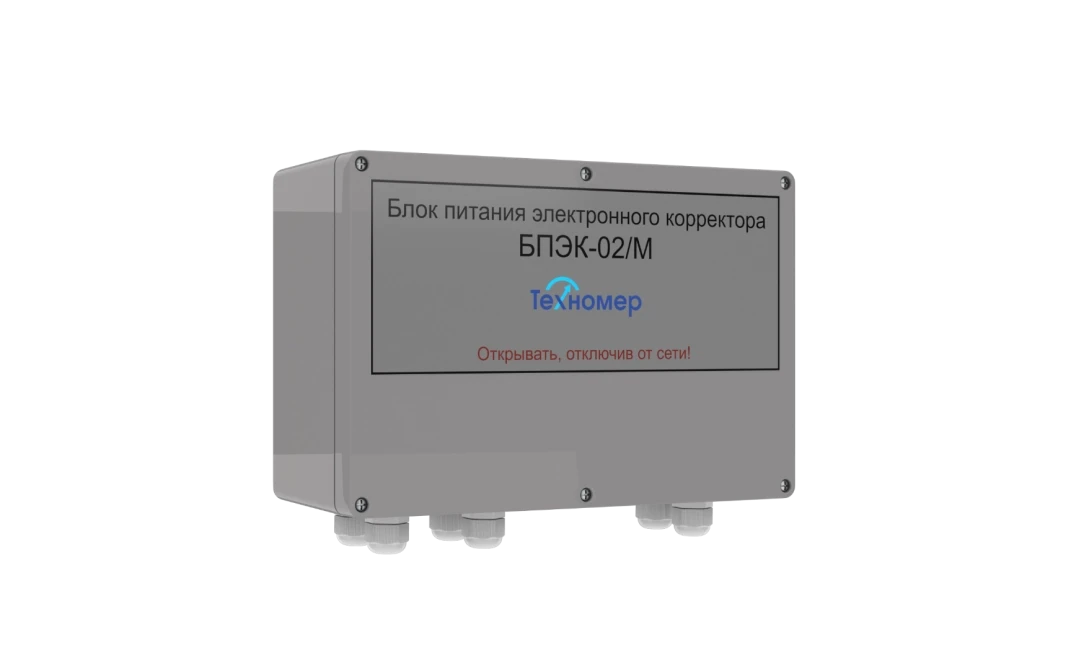

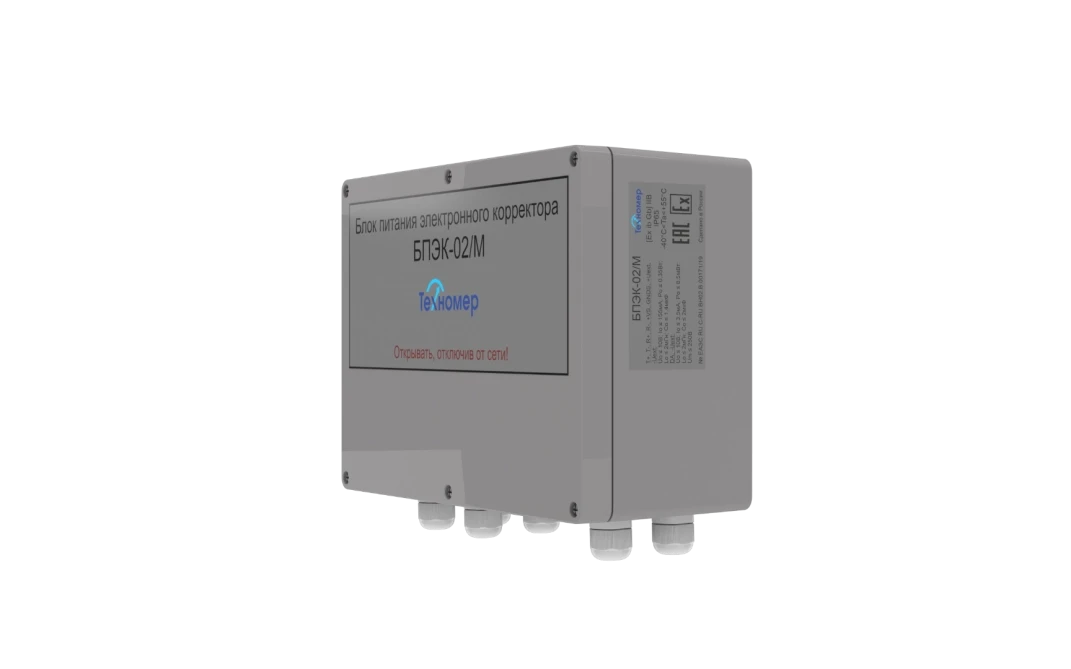

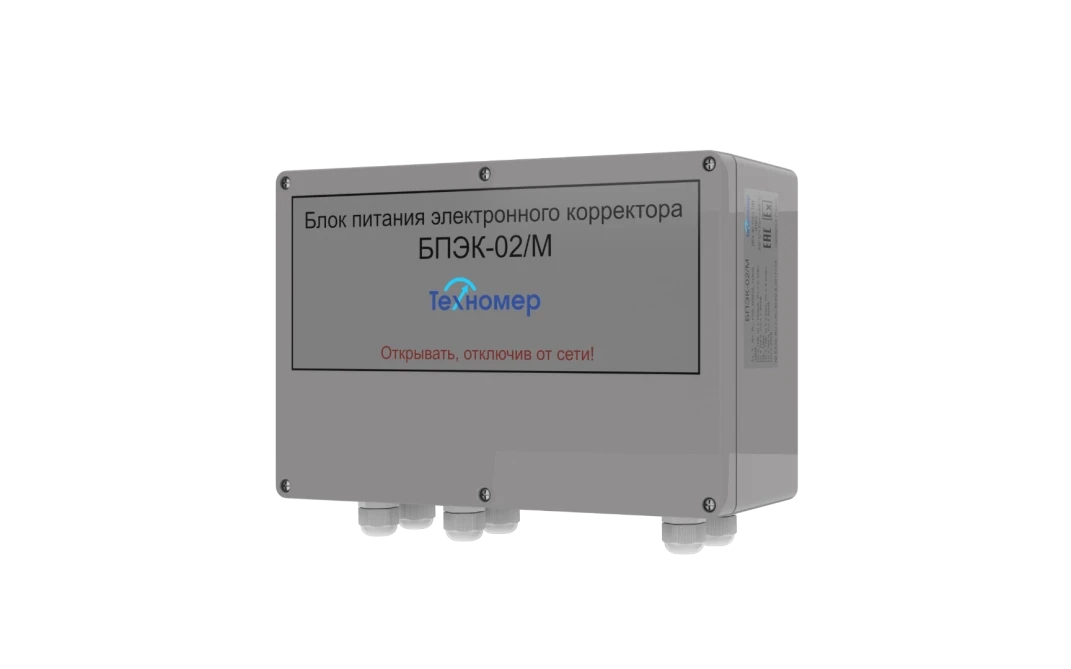

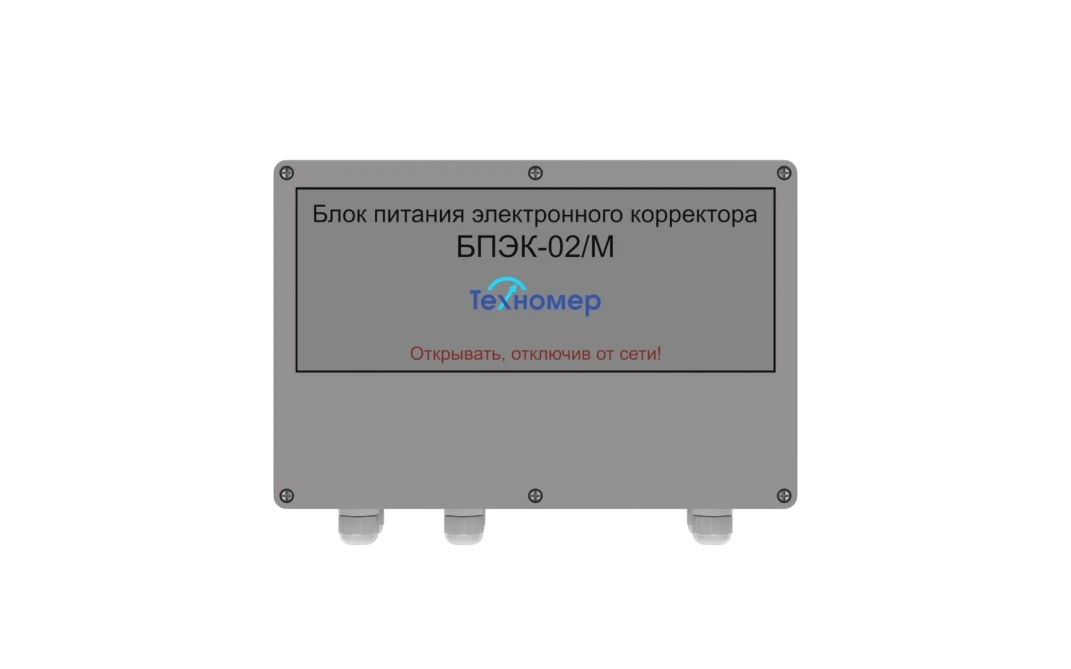

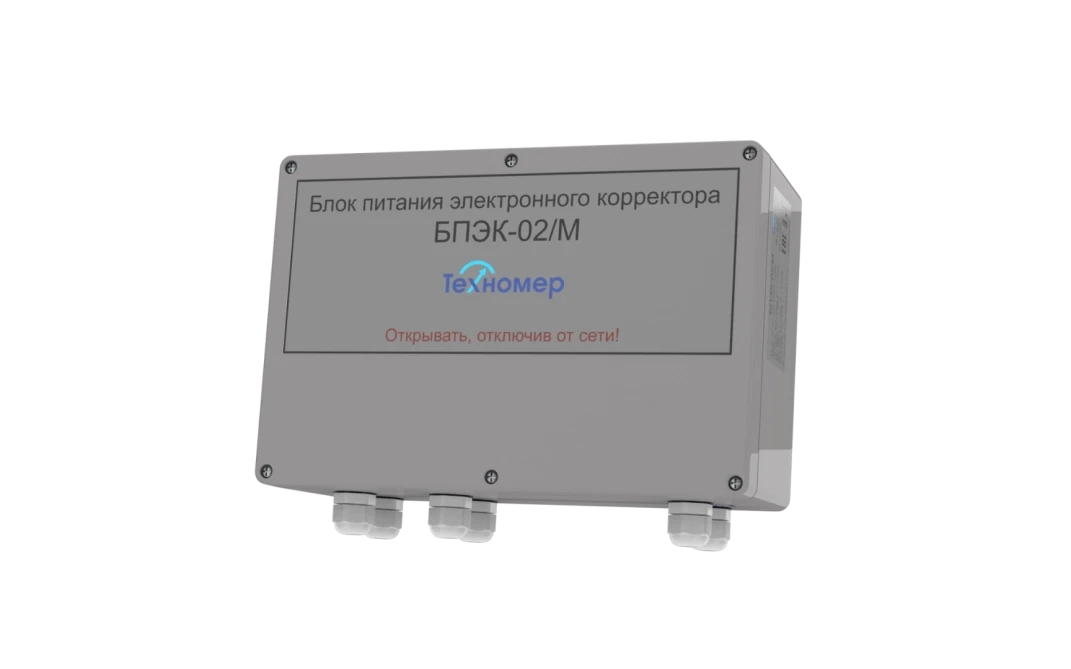

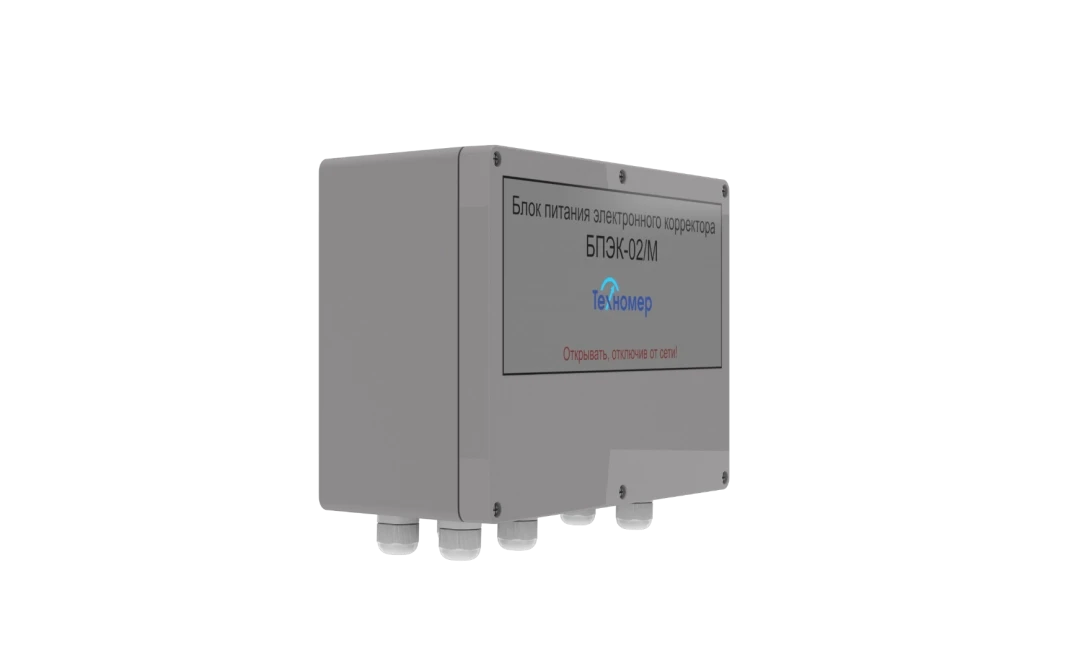

Блок питания БПЭК-02/М

ВНИМАНИЕ! БПЭК, ПОСТАВЛЯЕМЫЕ НАШЕЙ КОМПАНИЕЙ, НАСТРОЕНЫ НА РАБОТУ ТОЛЬКО НА ТЕРРИТОРИИ ВОРОНЕЖСКОЙ ОБЛАСТИ

Область применения

Системы сбора информации с комплексов учета газа СГ-ЭК. БПЭК-02/М устанавливается вне взрывоопасной зоны.

Выполняемые функции

Цепи питания

• Питание блока питания осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания — 220В.
• Выходное напряжение искробезопасной цепи питания — 8,6÷9,0В.
• Искробезопасная цепь питания рассчитана на подключение взрывозащищенных устройств с током потребления до 50мА.
• Маркировка взрывозащиты — [Ex ib] IIB, СТВ № РОСС RU.ГБ04.Б01191.

Интерфейс

• Блок питания обеспечивает трансляцию четырёхпроводного интерфейса RS485 во взрывоопасную зону.
• Блок питания может быть подключен к конечному устройству (модем, компьютер) во взрывобезопасной зоне как по интерфейсу RS485 (полный дуплекс 4-х проводный), так и по интерфейсу RS232 (конвертация интерфейса).

Импульсные и статусные входы

• Блок питания обеспечивает трансляцию статусного или импульсного выхода корректора ЕК270 (ЕК260) во взрывобезопасную зону.
• Выходное напряжение статусного выхода во взрывобезопасной зоне — не более 30В.
• Максимальный ток статусного выхода во взрывобезопасной зоне — 50мА.
• Максимальная частота импульсного сигнала — не более 500Гц.

Условия эксплуатации

• Диапазон рабочих температур от минус 20 до плюс 50°С.
• Относительная влажность воздуха до 98% при +35°С и более низких температурах без конденсации влаги.
• Класс защиты: IP 54.
• Максимальная длина соединительного кабеля между ЕК270 (ЕК260) и БПЭК-02/М — 300 м.
• Максимальная длина соединительного кабеля между БПЭК-02/М и коммуникационного оборудования 1200 м.
