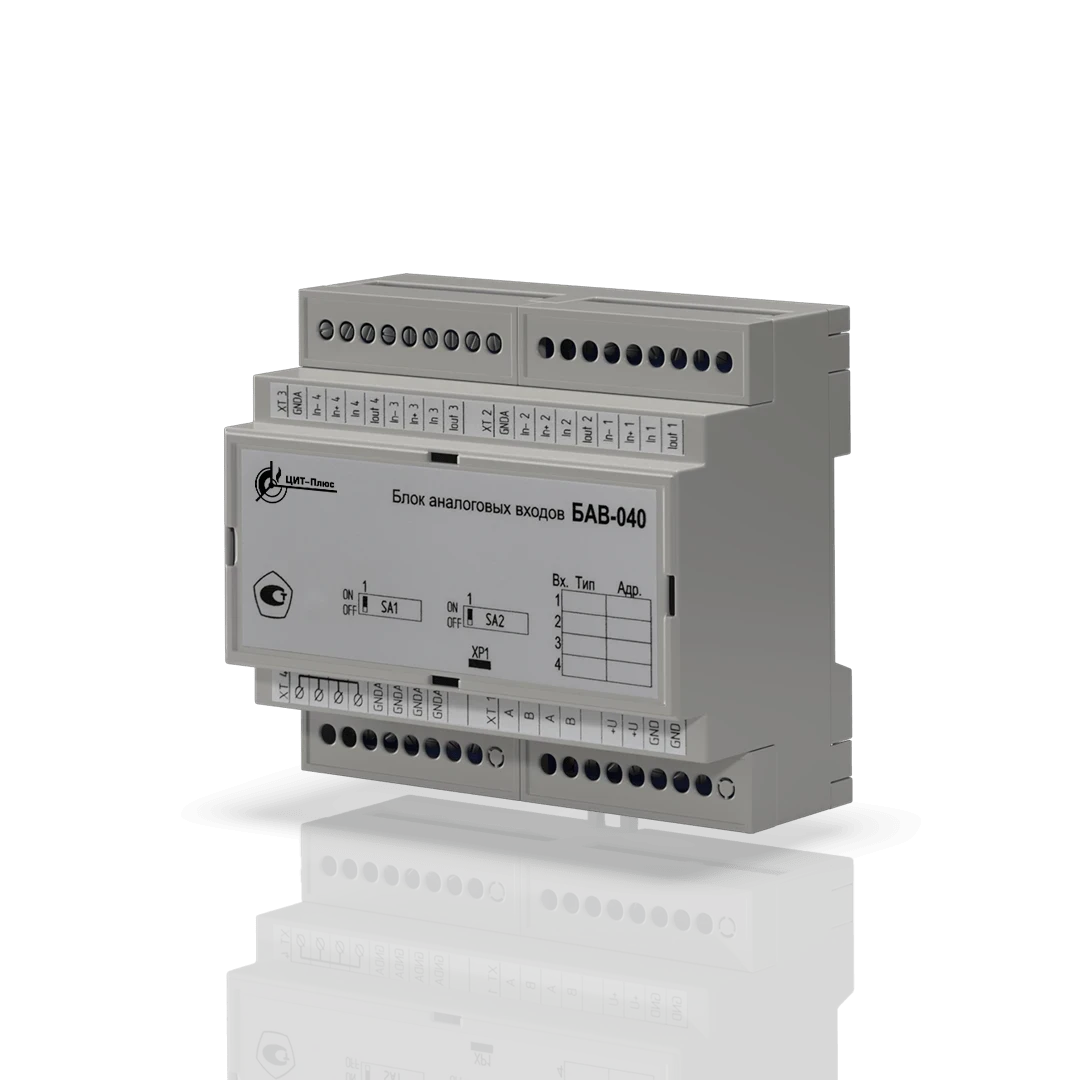

БАВ-040 (блок аналоговых входов для подключения взрывозащищенных сигнализаторов)

Назначение

Блок аналоговых входов БАВ-040 предназначен для преобразования аналоговых сигналов от четырех активных датчиков с токовым выходом 4–20 мА в цифровую форму и последующей передачи их по интерфейсу RS485. Управление работой блока осуществляется внешним устройством («мастером») по интерфейсу RS485, протокол ModBUS.

Блок предназначен для использования в составе систем автоматического контроля загазованности типа САКЗ-МК®-4Е, а также в составе других систем, устройств и комплексов, при условии соответствия входных и выходных сигналов.

Режим работы и надежность

• Режим работы: непрерывный;
• Назначенный срок службы блока: 12 лет;
• Межповерочный интервал: 2 года;
• Электрическая прочность изоляции между интерфейсом и каналом измерения: 1500 В в течение 1 мин.

Условия эксплуатации

• Температура окружающей среды при эксплуатации: от –10 до +55 °С;
• Относительная влажность воздуха: не более 80 % (при t = +25 °С);
• Атмосферное давление: от 86 до 106,7 кПа;
• Степень защиты оболочки: IP20 по ГОСТ 14254-2015;
• Класс защиты от поражения электрическим током: III по ГОСТ 12.2.007.0-75.

Основные технические характеристики

• Тип систем: САКЗ-МК-4Е;
• Назначение: подключение взрывозащищенных сигнализаторов;
• Количество каналов измерения: 4;
• Диапазон входных сигналов: от +4 до +20 мА;
• Пределы допускаемой приведенной погрешности измерения: 1 %;
• Время опроса одного канала: не более 1 с;
• Входное сопротивление каждого канала измерения: 250 Ом;
• Разрядность встроенного АЦП: 16 бит;
• Напряжение питания постоянного тока: от 13,5 до 26,4 В;
• Потребляемая мощность: не более 1 Вт;
• Габаритные размеры: не более 107×95×59 мм;
• Масса: не более 0,3 кг.
